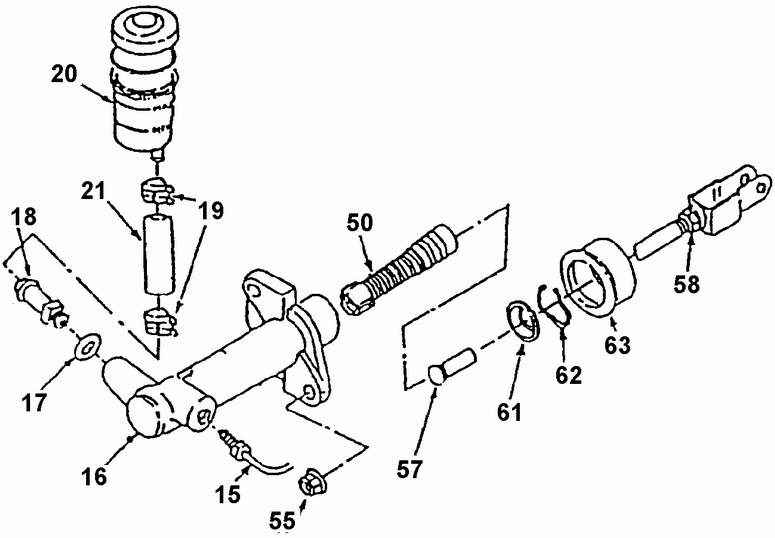

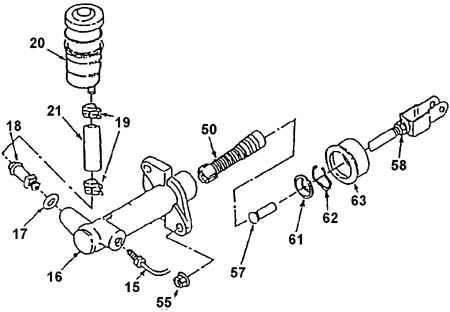

10.8. Главный цилиндрГлавный цилиндр сцепления
15. ТРУБОПРОВОД
16. ГЛАВНЫЙ ЦИЛИНДР
17. МЕДНАЯ ШАЙБА
18. ШТУЦЕР ШЛАНГА
19. ПРУЖИННЫЙ ХОМУТ
20. БАЧОК
21. ШЛАНГ
|
50. ПОРШЕНЬ В СБОРЕ
55. ГАЙКА
57. ШТОК
58. КОНТРГАЙКА
61. УПОРНОЕ КОЛЬЦО
62. ФИКСАТОР УПОРНОГО КОЛЬЦА
63. ЧЕХОЛ
|

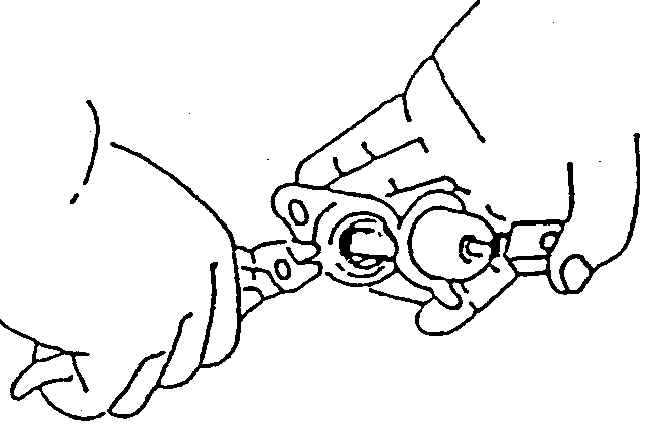

Демонтаж фиксатора упорного кольца m главного цилиндра

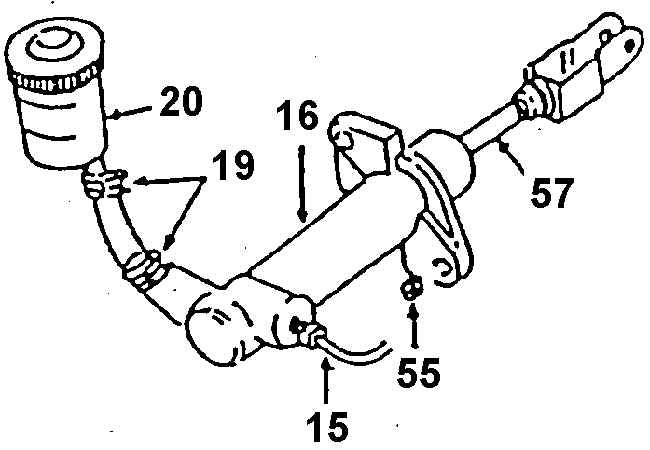

Демонтаж главного цилиндра сцепления
|
|
15. ТРУБОПРОВОД
16. ГЛАВНЫЙ ЦИЛИНДР
19. ПРУЖИННЫЙ ХОМУТ
20. БАЧОК
55. ГАЙКА
57. ШТОК
|
Снять или отсоединить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Перед отсоединением шланга от гласного
цилиндра следует откачать тормозную жидкость из бачка.
|
| 2. Снять пружинный хомут 19 и отсоединить шланг
21 от главного цилиндра.
|
| 3. С помощью гаечного ключа вывернуть штуцер
трубопровода 15 из корпуса тайного цилиндра.
|
| 4. Отсоединить шток 57 главного цилиндра от
педали сцепления. Перед этим необходимо снять возвратную пружину 27,
зажим 26 и вынуть палец 25.
|
| 5. Вывернуть два болта крепления главного цилиндра
и снять его в направлении моторного отсека.
|
|
Разобрать
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снять чехол и вынуть фиксатор упорного
кольца (использовать щипцы съемник). |
| 2. Вынуть шток и поршень 50 в сборе. |
|
Проверить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Состояние внутренней поверхности главного
цилиндра и поршня (наличие следов износа или дефектов).
Предупреждение
 До демонтажа
с автомобиля необходимо проверить функционирование главного цилиндра.
Если цилиндр работает ненормально или работа его сопровождает ся
писком, следует заменить главный цилиндр в сборе.
|
| 2. Проверить состояние уплотнительной манжеты
(наличие следов износа или дефектов) и ее посадку в канавке поршня.
При износе или повреждении манжеты рабочая жидкость будет вытекать
из цилиндра.
|
| 3. Проверить состояние штока. Изношенный или
дефектный шток следует заменить.
|
|
Собрать
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Смазать свежей тормозной жидкостью внутреннюю
поверхность глазного цилиндра и уплотнительную манжету.
|
| 2. Вставить в цилиндр поршень 50 в сборе. |
| 3. Надеть на шток упорное кольцо.
|
|
Установить или присоединить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установить главный цилиндр на место. Завернуть
крепежные болты и контргайку 58.
|
| 2. С помощью гаечного ключа вдернуть в главный
цилиндр штуцер трубопровода 15.
|
| 3. Присоединить к главному цилиндру шланг
21 и закрепить его хомутом 19.
|
4. Вставить палец 25, зафиксировать его зажимом
26, затем соединить шток с педалью сцепления 30. Установить возвратную
пружину 27.
Предупреждение
Перед сборкой
смазать консистентной смазкой соедини тельные детали штока и педали.
|
| 5. Удалить воздух из гидропривода сцепления,
отрегулировать ход педали и довести уровень рабочей жидкости в бачке
до нормы.
|
|
|
