12.11. Снятие и установка рычага управления стояночного тормоза

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи. 2. Снимите центральную консоль (обратитесь к Главе Кузов и отделка салона).

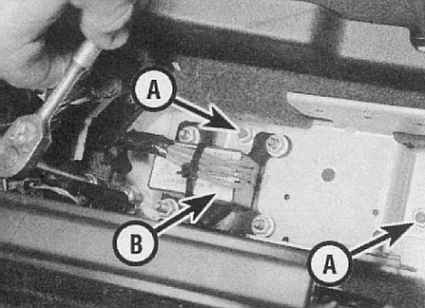

3. При соответствующей комплектации высвободите блок управления единого замка из несущего кронштейна на полу салона. На моделях, оборудованных натяжителями ремней безопасности, сдвиньте кронштейн в сторону с целью обеспечения доступа к гайкам крепления рычага управления стояночного тормоза, - постарайтесь не допускать натягивания электропроводки блока управления натяжителями.
4. Отсоедините приводные тросы стояночного тормоза от суппортов тормозных механизмов (см. Снятие и установка тросов привода стояночного тормоза). 5. Высвободите из кронштейна позади сборки рычага управления датчик-выключатель контрольной лампы взведения стояночного тормоза, отсоедините соответствующую электропроводку.

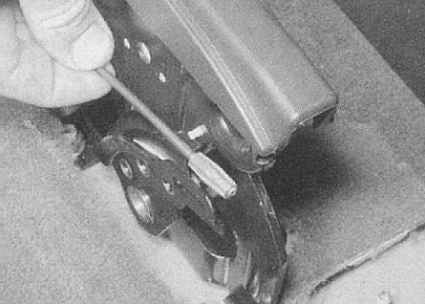

6. Отсоедините от рычага управления первичный трос привода стояночного тормоза.

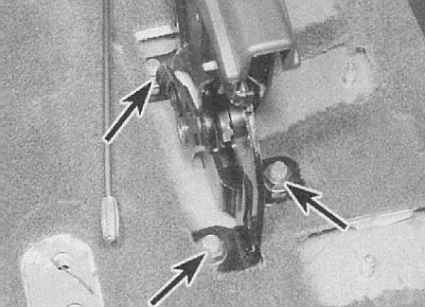

7. Отдайте три крепежных гайки и снимите сборку рычага управления стояночного тормоза.

Установка

Установка производится в обратном порядке. Закончив монтаж рычага, проверьте регулировку привода стояночного тормоза (см. Стояночный тормоз - общие сведения и регулировки).
