5.16.7. Снятие и установка термоэкранов

Во время работы двигателя система выпуска отработавших газов нагревается до высокой температуры. Поэтому при сильном механическом повреждении или значительной коррозии термоэкранов, установленных над элементами системы, обязательно замените их. Помимо снижения уровня комфорта в салоне, неисправность термоэкранов может привести к возгоранию термошумоизоляции пола кузова, так как нейтрализатор отработавших газов нагревается до температуры свыше 600 °С.

Вам потребуются: ключ «на 13», отвертка с плоским лезвием.

Для снятия термоэкрана выпускного коллектора выполните следующее.

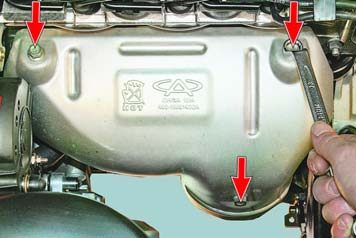

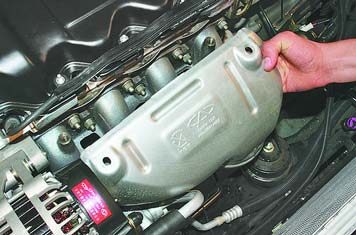

1. Выверните три болта крепления термоэкрана к выпускному коллектору...	2. ...и снимите термоэкран выпускного коллектора.

3. Установите термоэкран выпускного коллектора в порядке, обратном снятию.

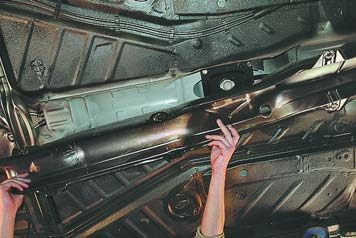

Для снятия термоэкрана нейтрализатора отработавших газов и дополнительного глушителя выполните следующее.

1. Снимите дополнительный глушитель (см. «Замена дополнительного глушителя») и нейтрализатор (см. «Замена нейтрализатора отработавших газов»).

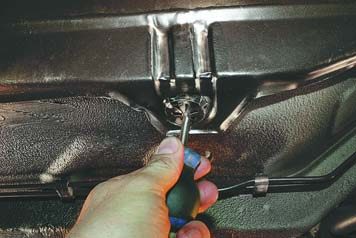

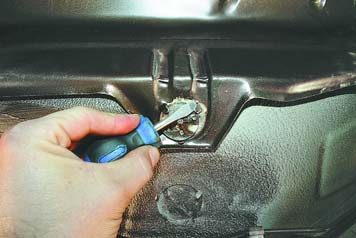

2. Отогните по три фиксирующих уса каждой из шести крепежных шайб термоэкрана...	3. ...выверните крепежные шайбы...

4. ...и снимите термоэкран.

5. Установите термоэкран нейтрализатора и дополнительного глушителя в порядке, обратном снятию.

Для снятия термоэкрана основного глушителя выполните следующее.

1. Снимите основной глушитель (см. «Замена основного глушителя»).

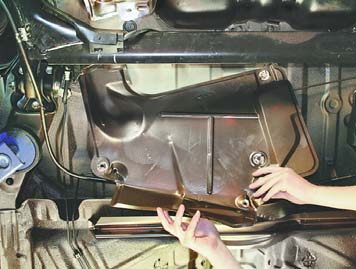

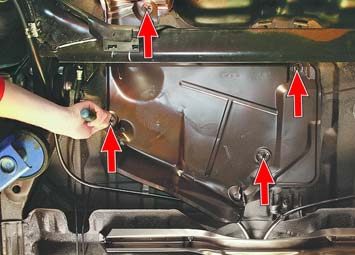

2. Выверните четыре крепежные шайбы...	3. ...и снимите переднюю часть термоэкрана.

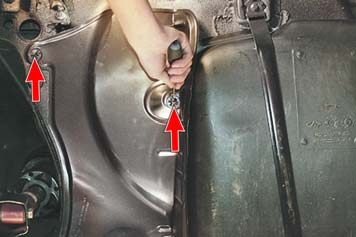

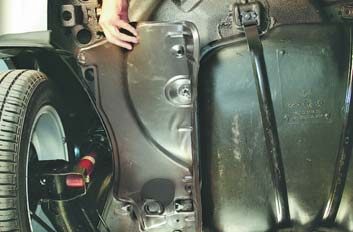

4. Выверните две крепежные шайбы...	5. ...и снимите заднюю часть термоэкрана.

6. Установите термоэкран основного глушителя в порядке, обратном снятию.
