5.14.9. Снятие, установка и проверка форсунок

Возможны следующие признаки неисправности форсунок:

– затрудненный пуск двигателя;

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– повышенная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточная приемистость двигателя;

– рывки и провалы в работе двигателя при движении автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах;

– калильное зажигание из-за негерметичности форсунок.

Вам потребуются инструменты, необходимые для снятия и установки топливной рампы (см. «Снятие и установка топливной рампы»).

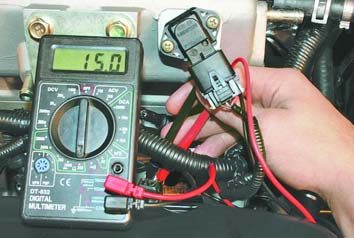

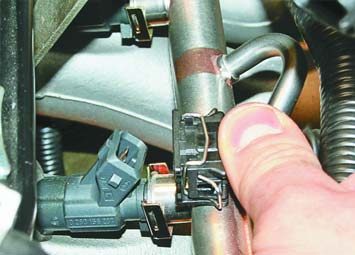

1. Предварительно проверьте исправность обмоток форсунок. Для этого отсоедините от форсунок колодки жгута проводов, сжав их пружинные фиксаторы.	2. Проверьте сопротивление обмотки форсунки. У исправной форсунки оно должно быть 13,8–15,2 Ом ±10% при температуре 23 °С. Если сопротивление форсунки не соответствует норме, замените форсунку, так как она неремонтопригодна.

Примечание Проверку форсунки по форме распыляемого факела топлива и на герметичность проводите на специализированных станциях технического обслуживания, так как такая проверка непосредственно на автомобиле очень пожароопасна.

3. Снимите топливную рампу (см. «Снятие и установка топливной рампы»).

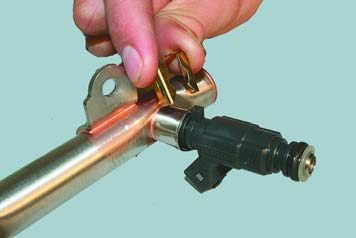

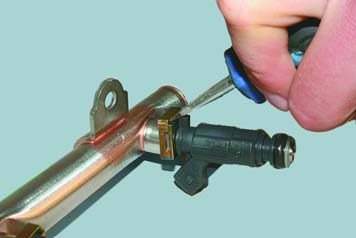

4. Подденьте отверткой...	5. ...и снимите фиксатор форсунки.

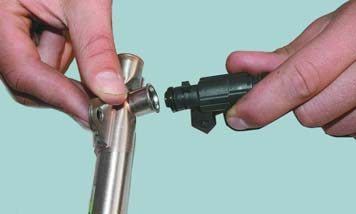

6. Извлеките хвостовик форсунки из отверстия рампы. Аналогично снимите остальные форсунки.

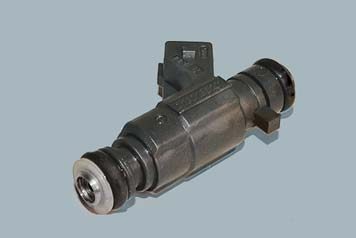

Примечание Обратите внимание на маркировку форсунок. Новые форсунки приобретайте с такой же маркировкой.

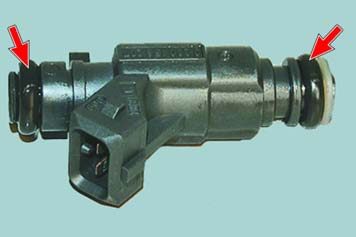

7. При каждом снятии форсунок обязательно заменяйте верхнее и нижнее уплотнительные кольца.

8. Если устанавливаете прежние форсунки, аккуратно промойте их распылители растворителем или очистителем карбюратора.

Предупреждение Не допускается промывка форсунок окунанием в моющий состав во избежание повреждения их электрической части.

9. Установите форсунки в порядке, обратном снятию. Перед установкой форсунок смажьте моторным маслом уплотнительные кольца.

10. Установив форсунки в топливную рампу, а рампу на впускной трубопровод и подсоединив топливный шланг к рампе, пустите двигатель и проверьте герметичность соединения топливного шланга и уплотнений форсунок.
