13.2.4. Замена ламп накаливания внутреннего освещения

Передний плафон/лампа подсветки чтения

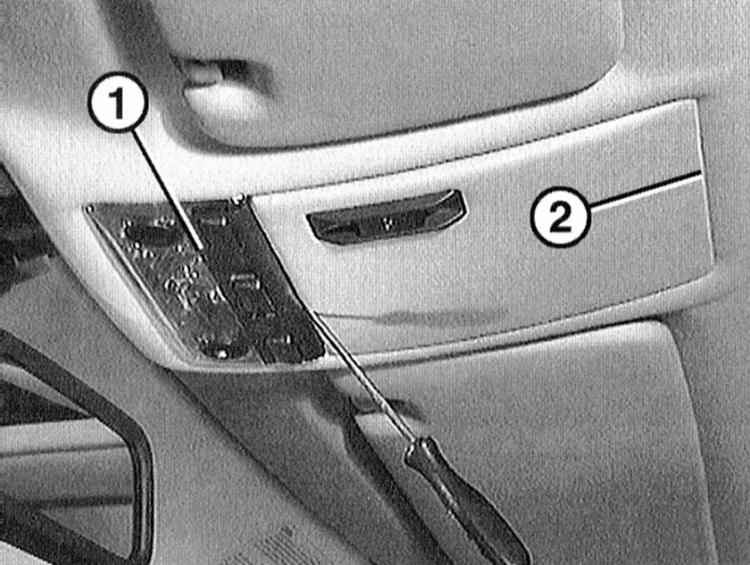

1 Подденьте отверткой и выньте вперед плафон -1-.

Чтобы облегчить снятие и исключить повреждения отверткой, рекомендуется у автомобилей со сдвижной панелью крыши сначала снять крышку электродвигателя привода панели у задней кромки -2-.

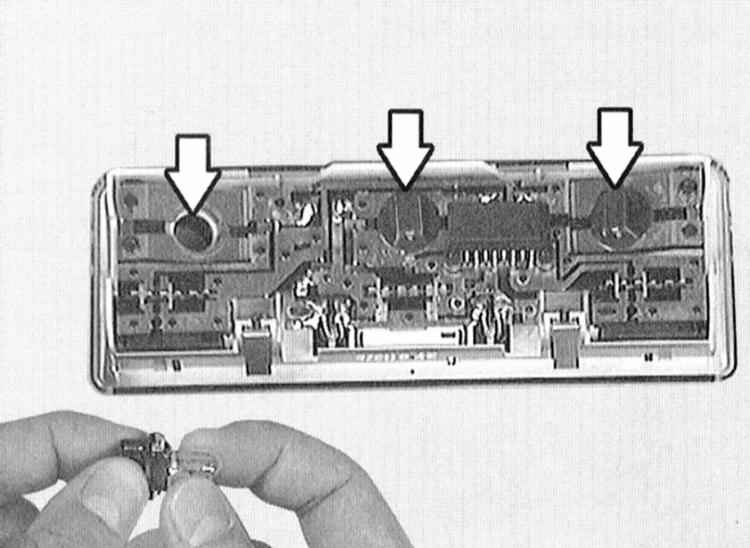

2 Поверните патроны ламп (стрелки на иллюстрации) против часовой стрелки и выньте из плафона.

3 Выньте лампу из патрона.
4 Вдавите в патрон новую лампу.
5 Вставьте патрон в плафон и поверните по часовой стрелке так, чтобы патрон зафиксировался.
6 Вставьте плафон в комплекте и прижмите его.

Задний плафон/лампа подсветки чтения

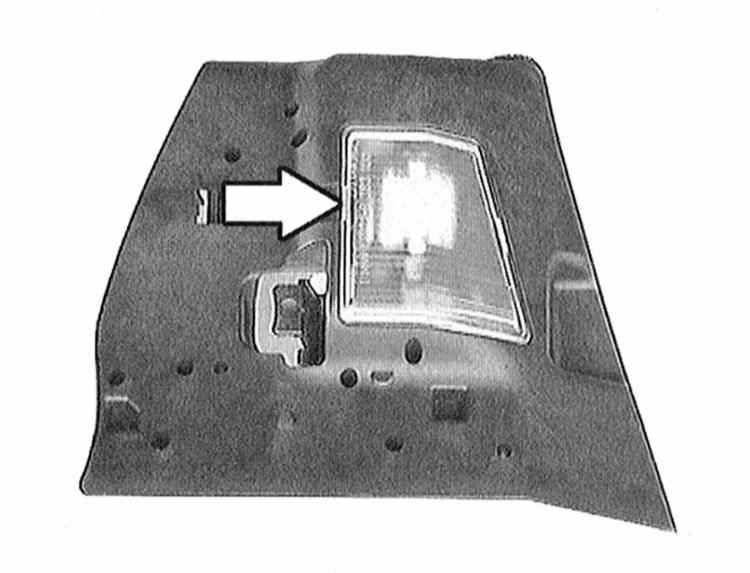

Плафон багажного отсека

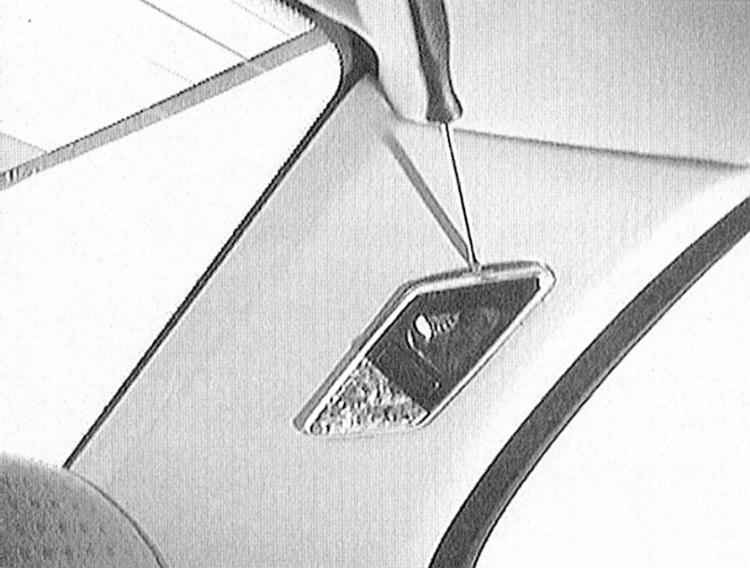

7 Осторожно отожмите небольшой плоской отверткой рассеиватель плафона. У рассеивателя имеется отверстие, в которое вводится отвертка.

8 Выньте поврежденную софитовую лампу из контактных клемм.
9 Вставьте новую лампу-софит.
10 Сначала приставьте рассеиватель и затем прижмите его. Он должен отчетливо зафиксироваться.
11 Замена прочих ламп внутреннего освещения производится аналогичным образом. На иллюстрациях не показаны: плафоны нижнего освещения, лампа подсветки вещевого ящика.
