6.4.3. Снятие и установка лямбда-зондов
|
Резьба новых лямбда-зондов уже смазана пастой Never Seez Compound. При установке бывшего в эксплуатации лямбда-зонда смажьте тонким и равномерным слоем указанной пасты только его резьбовую часть. Не допускается чистить и вводить в контакт со смазкой часть лямбда-зонда, находящуюся в выпускном трубопроводе. При нанесении антикоррозионной защиты днища кузова лямбда-зонд следует прикрыть. Прокладывайте электропроводку лямбда-зондов в соответствии с оригинальной схемой прокладки.
|
Модели с двигателями M52, M60 и M62
|
|
|
- Разъедините разъем электропроводки лямбда-зонда.
|
- Разожмите зажим и выньте провод лямбда-зонда.

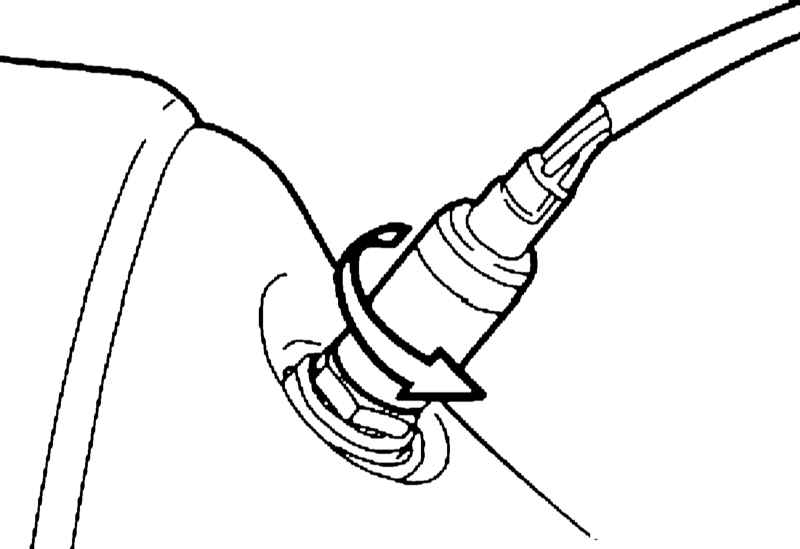

- Выверните лямбда-зонд.
|

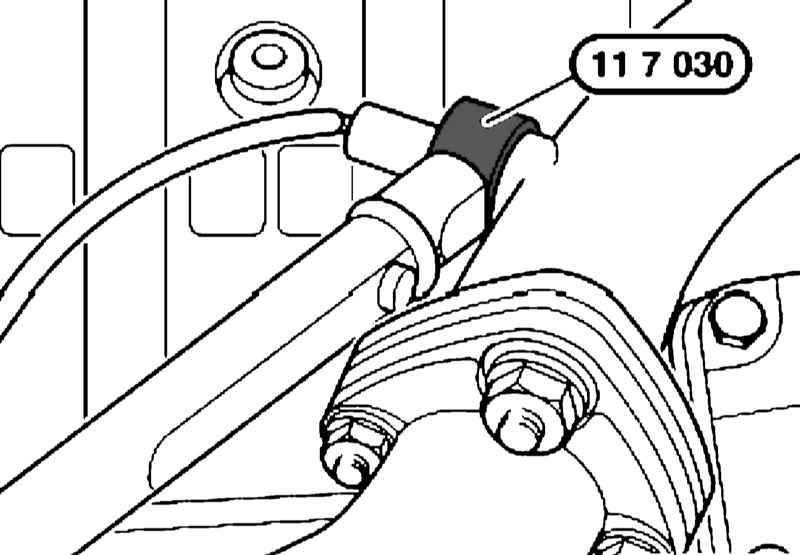

- Затяните лямбда-зонд с помощью приспособления № 11 7 030 с требуемым усилием.
|
|
|
Модели с двигателем M52TU
Докаталитический лямбда-зонд
|
|

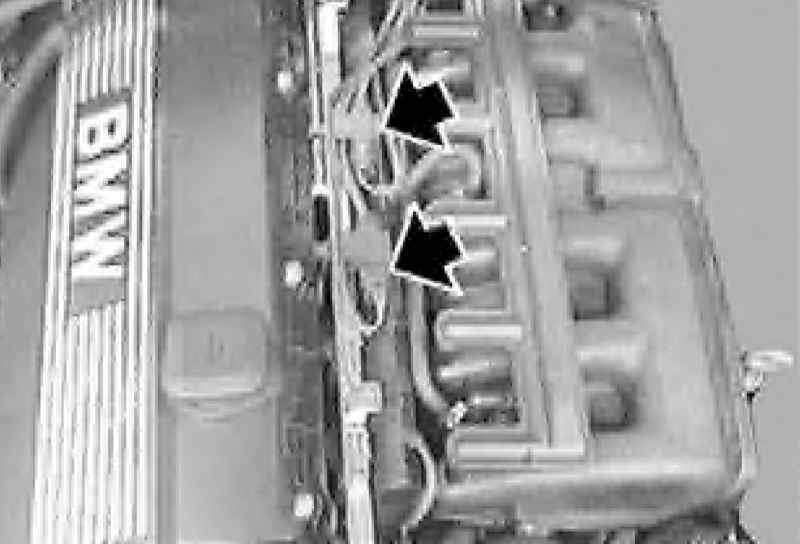

- Разожмите хомут крепления и освободите электропроводку лямбда-зонда. Разъедините разъем докаталитического лямбда-зонда.
|
|
Если разъем находится под защитным кожухом инжекторов, снимите нижнюю часть корпуса салонного фильтра и защитный кожух инжекторов.
|
|
- Снимите лямбда-зонд при помощи специального приспособления № 11 7 020.
|
- Затяните лямбда-зонд с помощью приспособления № 11 7 020 с требуемым усилием.
|
|
Посткаталитические лямбда-зонды
|
|
На моделях с АТ при слишком больших отклонениях доступ к посткаталитическому лямбда-зонду на стороне цилиндров №№ 4 – 6 возможен только после снятия системы выпуска ОГ.
|
|
|
- Снимите защитный кожух инжекторов.
|
- Для того, чтобы не перепутать при установке разъемы посткаталитических лямбда-зондов для рядов цилиндров №№ 1 - 3 и №№ 4 - 6 нанесите на разъемы соответствующие метки.
|
- Высвободить электропроводку из держателя и разъедините разъем. Выведите электропроводку из кабельного канала с задней стороны двигателя.
- Снимите посткаталитический лямбда-зонд для ряда цилиндров №№ 1 - 3 при помощи специального приспособления № 11 7 030, а посткаталитический лямбда-зонд для ряда цилиндров №№ 4 - 6 – при помощи специального приспособления № 11 7 020 .
- Установка производится в обратном порядке. Для установки лямбда-зондов используйте те же приспособления, что для их снятия.
|
|
Модели с двигателем M73
|
|
|

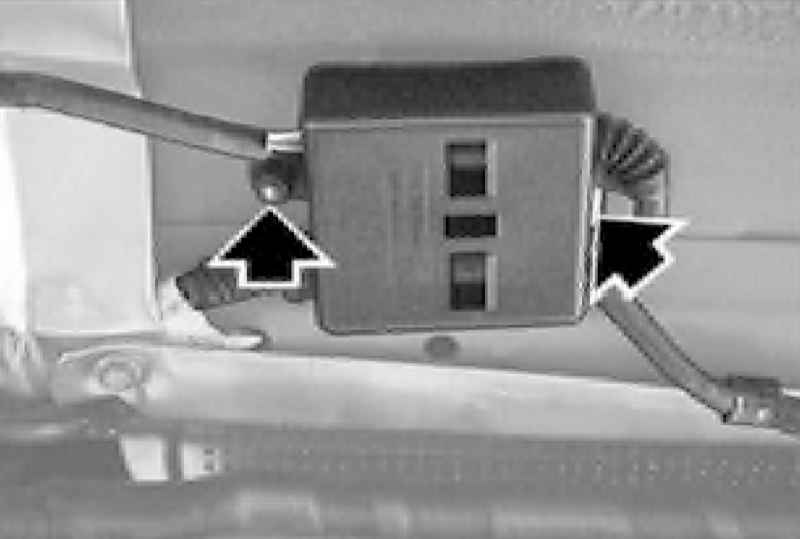

- Отдайте гайки на крышке и разъедините разъем.
|
|
|

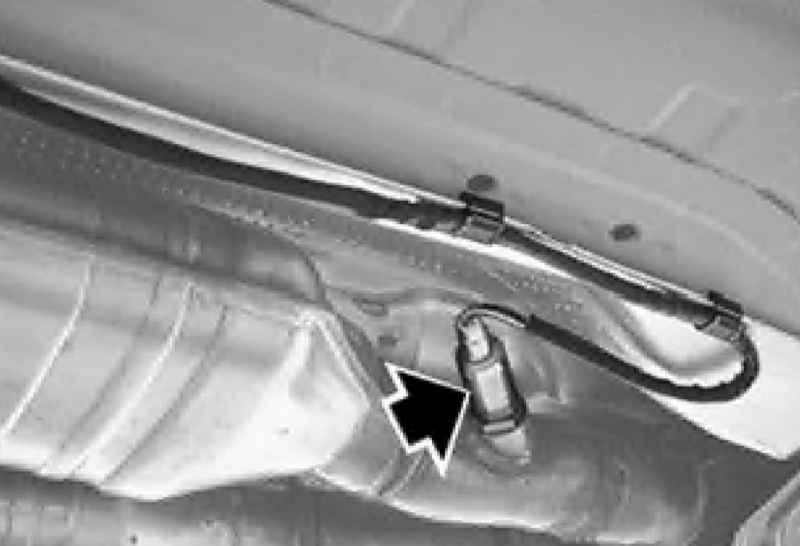

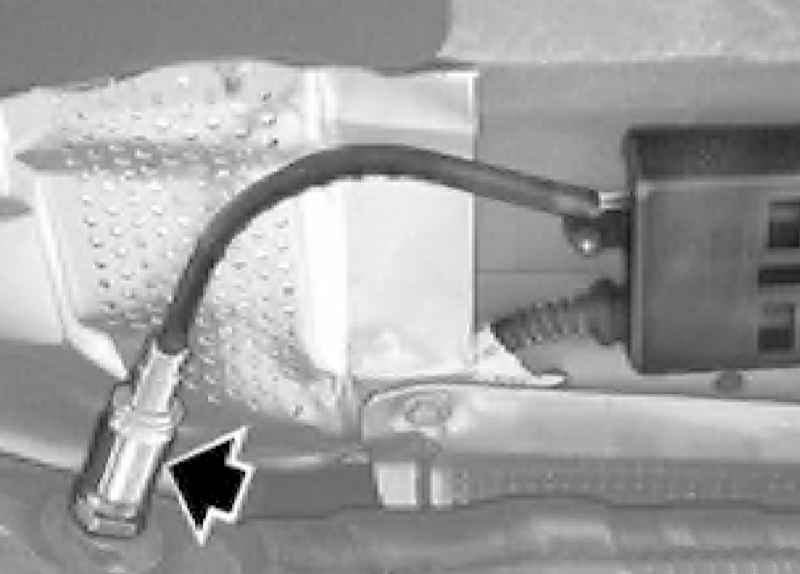

- Снимите лямбда-зонд с помощью приспособления 11 7 030.
|
- Установка производится в обратном порядке. Для установки лямбда-зондов используйте то же приспособление, что для их снятия.
|
|
|
