14.4.2. Снятие и установка блоков управления

Дверной блок управления

ПОРЯДОК ВЫПОЛНЕНИЯ

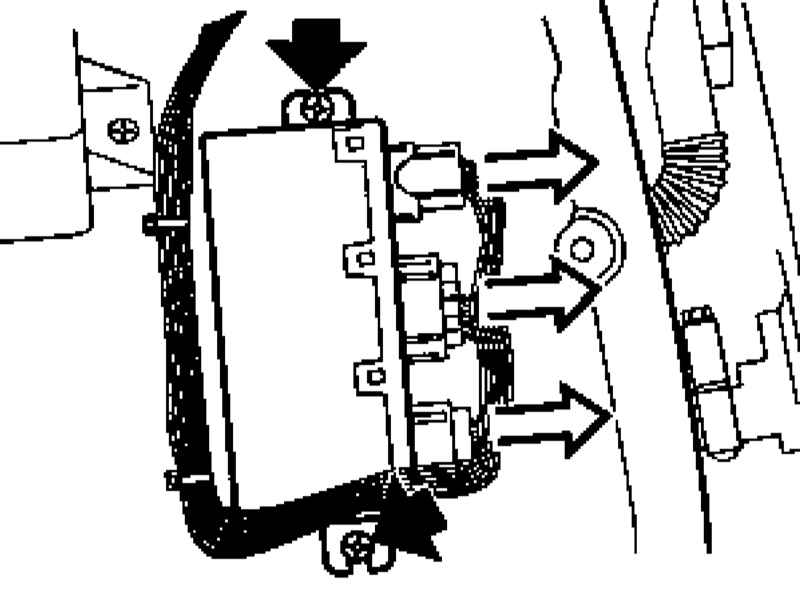

Снимите отделку двери (см. Главу Кузов). Разъедините разъемы, выверните винты и снимите дверной блок управления.

Блок управления солнцезащитной шторкой заднего стекла

ПОРЯДОК ВЫПОЛНЕНИЯ

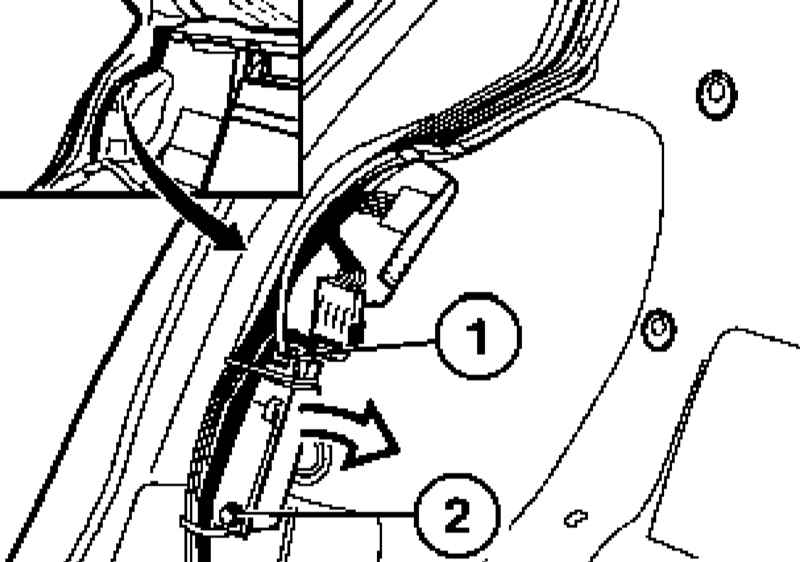

Снимите частично спинку заднего сидения или боковую панель спинки правого заднего сиденья (см. Главу Кузов). Разъедините разъем (1), выверните винт (2) и выньте блок управления.

Блок управления ДУ

ПОРЯДОК ВЫПОЛНЕНИЯ

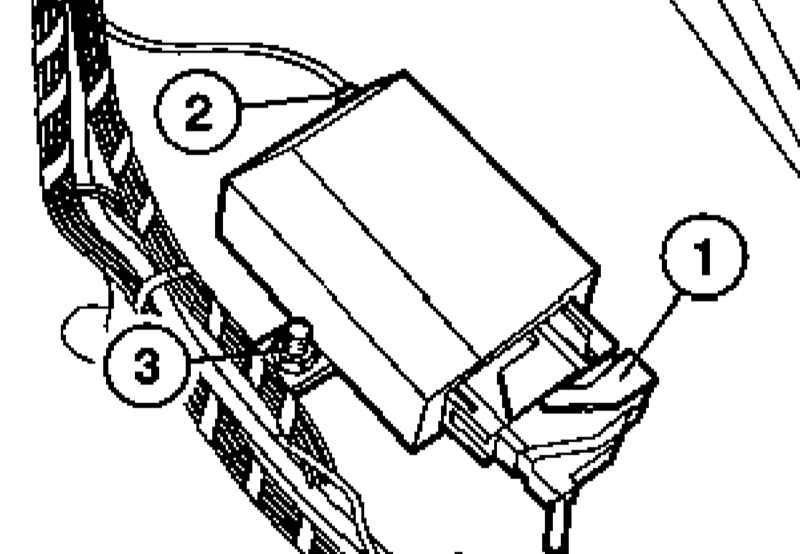

Снимите частично спинку заднего сидения или боковую панель спинки левого заднего сиденья (см. Главу Кузов). Разъедините разъем (1) и антенный кабель (2). Отдайте гайку (3) и снимите блок управления ДУ.

Блок управления SRS

ПОРЯДОК ВЫПОЛНЕНИЯ

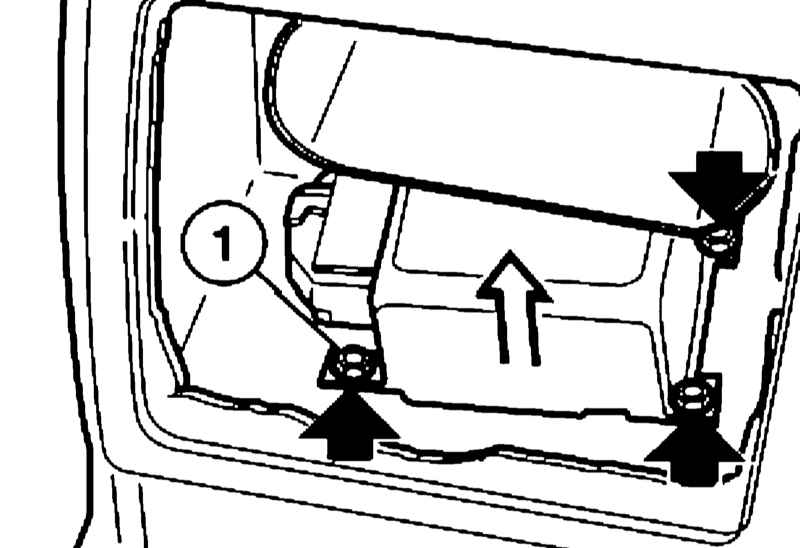

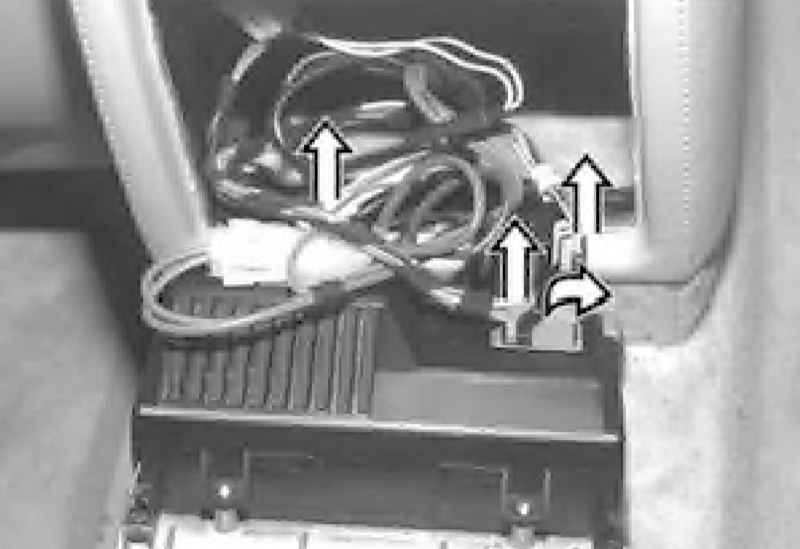

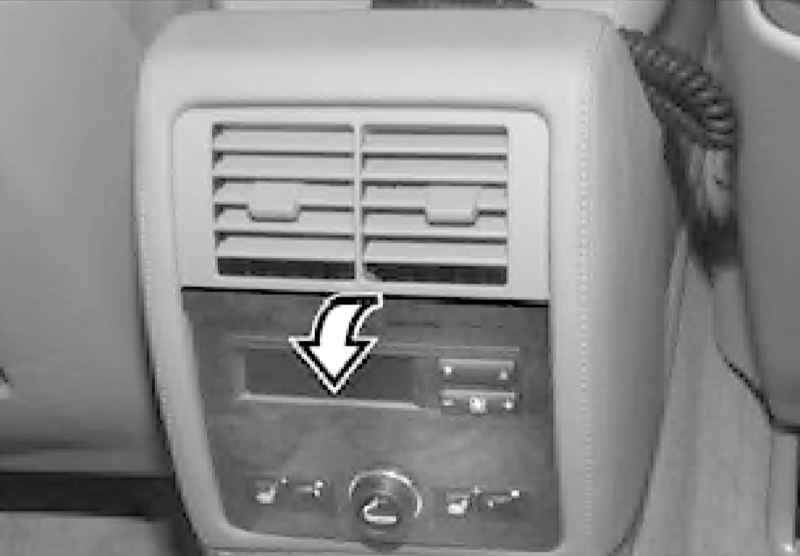

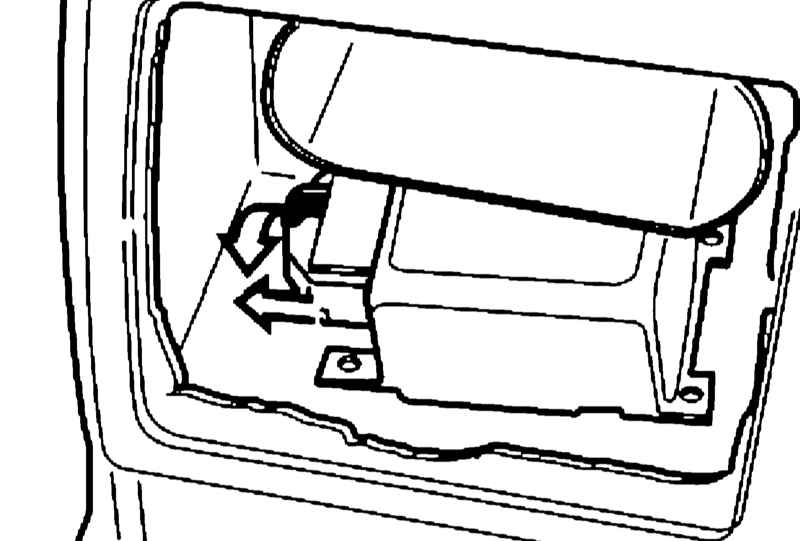

Отсоедините отрицательный провод от аккумуляторной батареи. Немного отожмите друг от друга вентиляционную решетку и планку или блок управления отопителем. Освободите из верхних держателей и выньте планку или блок управления отопителем. Сместите примерно на 30 ÷ 40 см вниз и снимите вентиляционную решетку. При установке заведите центральную часть вентиляционной решетки и вставьте до конца движением вверх, после чего установите накладку или панель управления отопителем. Разъедините разъемы и снимите накладку или панель управления отопителем. Отдайте гайки и приподнимите блок управления SRS. Перед установкой блока управления SRS проследить за тем, чтобы провод на массу был надет на установочную шпильку (1). Разъедините разъем и снимите блок управления SRS.
