14.4.3. Снятие и установка переключателей
|
В основном для снятия какого-либо переключателя, выключателя, либо их блока следует выдавить его из панели и разъединить разъем. Ниже приведены необычные процедуры снятия переключателей.
|
Переключатели на рулевой колонке
|
|
- Установите рулевое колесо в положение, соответствующее прямолинейному движению, и не поворачивайте его в течение ремонта.
- Снимите рулевое колесо и кожухи рулевой колонки (см. Главу Подвеска и рулевое управление).
|

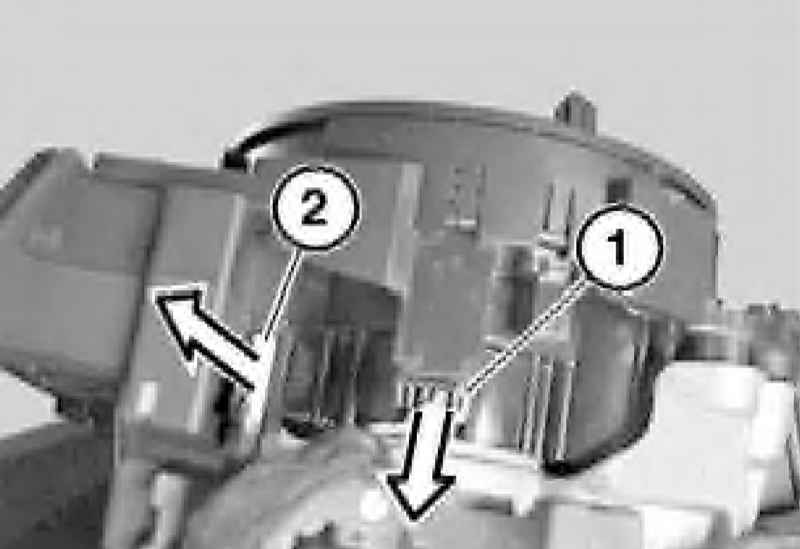

- Отсоедините разъем (1) от крепления выключателей на рулевой колонке. При соответствующей комплектации отсоедините разъем (2) от переключателя регулировки положения рулевой колонки.
|
|

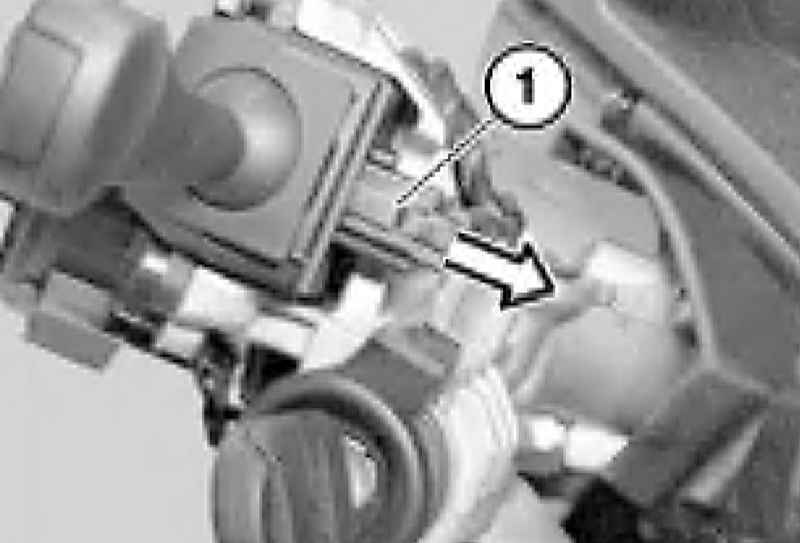

- Отсоедините разъем (1) от переключателя управления стеклоочистителем.
|
|

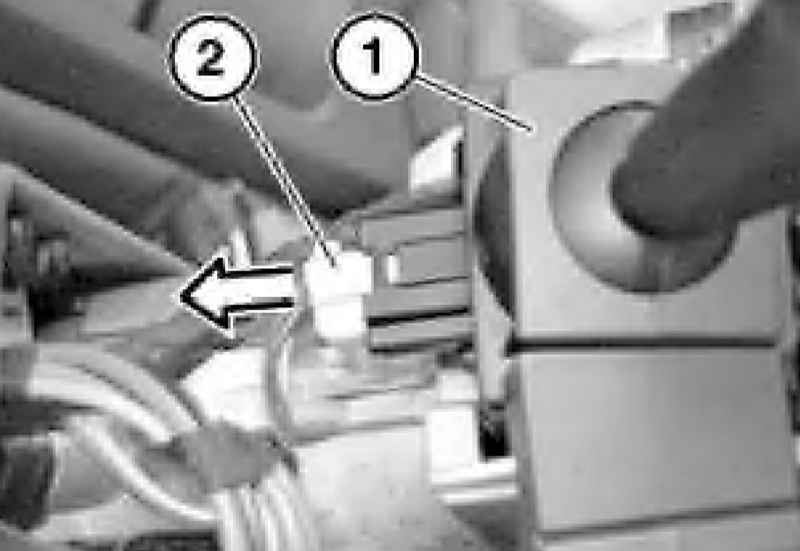

- Отсоедините разъем (2) от переключателя (1) управления наружным освещением.
|
|

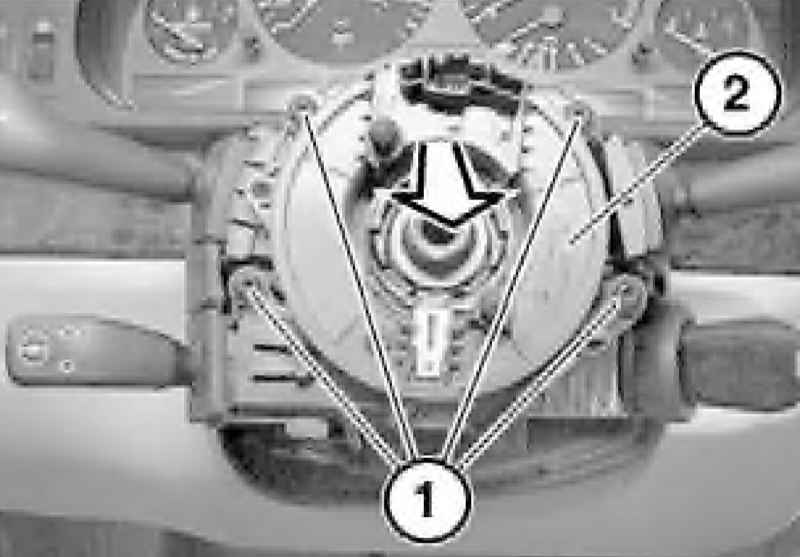

- Выверните винты (1) и снимите крепление переключателей (2) на рулевой колонке.
|
|

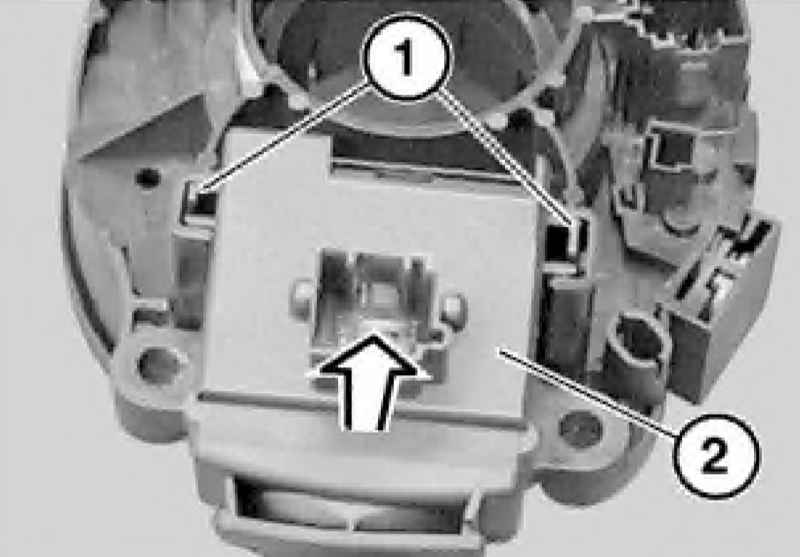

- Освободите зажимы (1) и снимите переключатель (2) управления стеклоочистителем движением вверх.
|
|

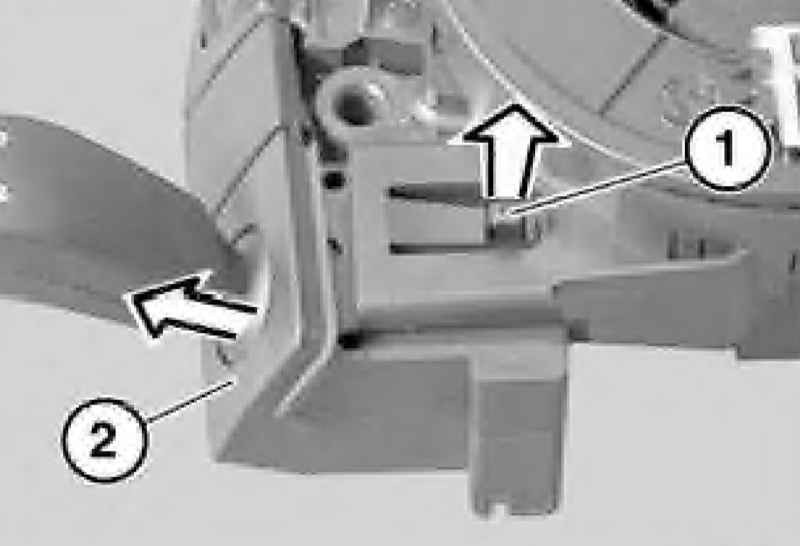

- При соответствующей комплектации приподнимите фиксатор (1) в направлении, указанном стрелкой, сдвиньте переключатель (2) регулировки положения рулевой колонки в направлении, указанном стрелкой и снимите его.
|
|

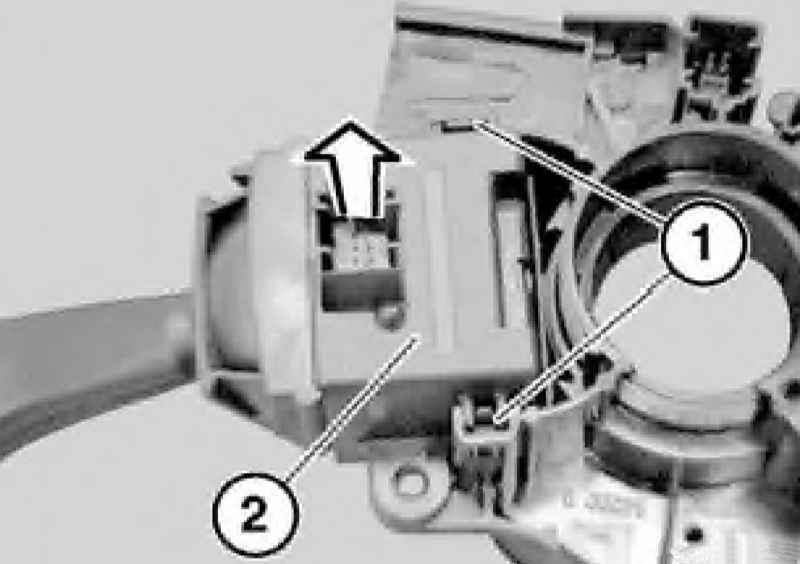

- Освободите зажимы (1) и снимите переключатель (2) управления наружным освещением.
|
|
|
Выключатели единого замка и аварийной сигнализации
|
|
- Снимите накладку рычага управления трансмиссией.
- Выжмите соответствующий выключатель из центральной консоли снизу, разъедините разъем и снимите выключатель.
|
|
|
