6.1.6.6. Опора телескопической стойки

Проверка опоры телескопической стойки

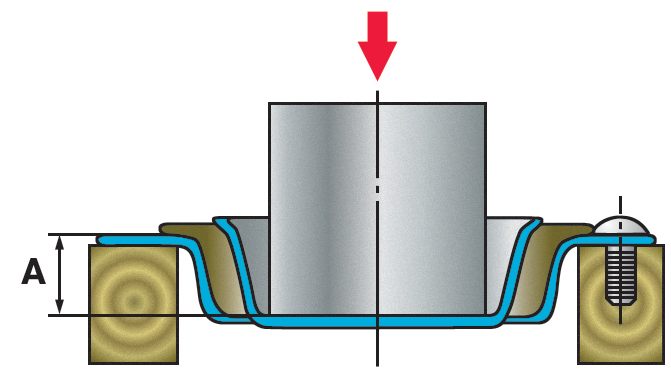

Размер А между опорными плоскостями металлической арматуры опоры телескопической стойки не должен быть более 23 мм под нагрузкой 3530 Н (360 кгс).

Не допускается вспучивание и отслоение резины от арматуры. При наличии трещин на арматуре опоры надо заменить ее новой.

Допускается устранение незначительной деформации фланцев опоры методом рихтовки на плите.

Заварка трещин на металлической арматуре опоры стойки не допускается.
