11.6.3.2. Катушка зажигания Б115-В

С двигателями 331 и 3317 используется катушка зажигания Б115-В.

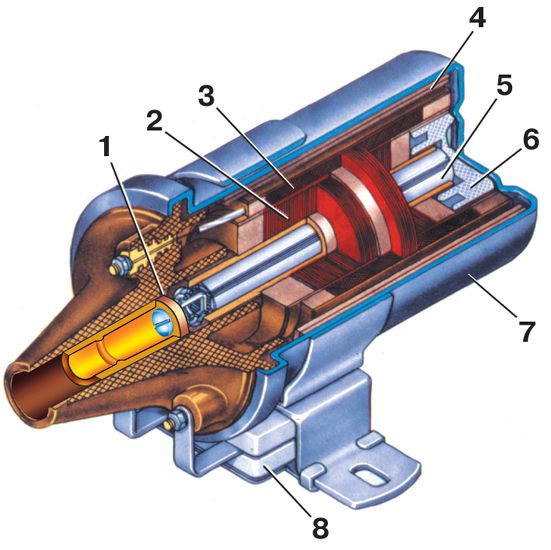

Катушка зажигания

1 – вывод высокого напряжения;
2 – вторичная обмотка;
3 – первичная обмотка;
4 – магнитопровод;
5 – сердечник;
6 – изолятор;
7 – корпус;
8 – дополнительное сопротивление
