10.2.11.1. Замена выключателя замка двери задка

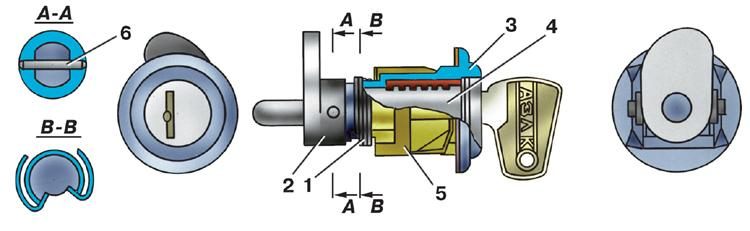

Выключатель замка двери задка

1 – возвратная пружина;
2 – кулачок;
3 – корпус выключателя;

4 – цилиндр;
5 – пружинный держатель;
6 – штифт кулачка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять замок 4 (см. рис. Замок и привод замка двери задка кузова типа “хэтчбек”) двери задка, вывернув два болта 9 его крепления.

2. Снять выключатель 7.

3. Для этого отверткой через прямоугольное отверстие во внутренней панели двери задка поочередно поджать четыре лепестка пружинного держателя 6 и ввести их в фигурное отверстие в наружной панели двери задка, при этом выключатель легко вынимается снаружи.

4. Для регулировки четкости запирания двери задка необходимо ослабить три болта 9 крепления защелки 1 и изменить ее положение относительно кузова.

5. Затянуть болты.
