21.15. Рычаг стояночного тормоза

Снятие

На полноприводных автомобилях снимите заднюю секцию системы выпуска.

Рис. 15–38. Расположение болтов крепления фланца карданного вала к главной задней передаче и винтов крепления термозащитного экрана

Отверните винты и снимите центральный термозащитный экран (см. рис. 15–38).

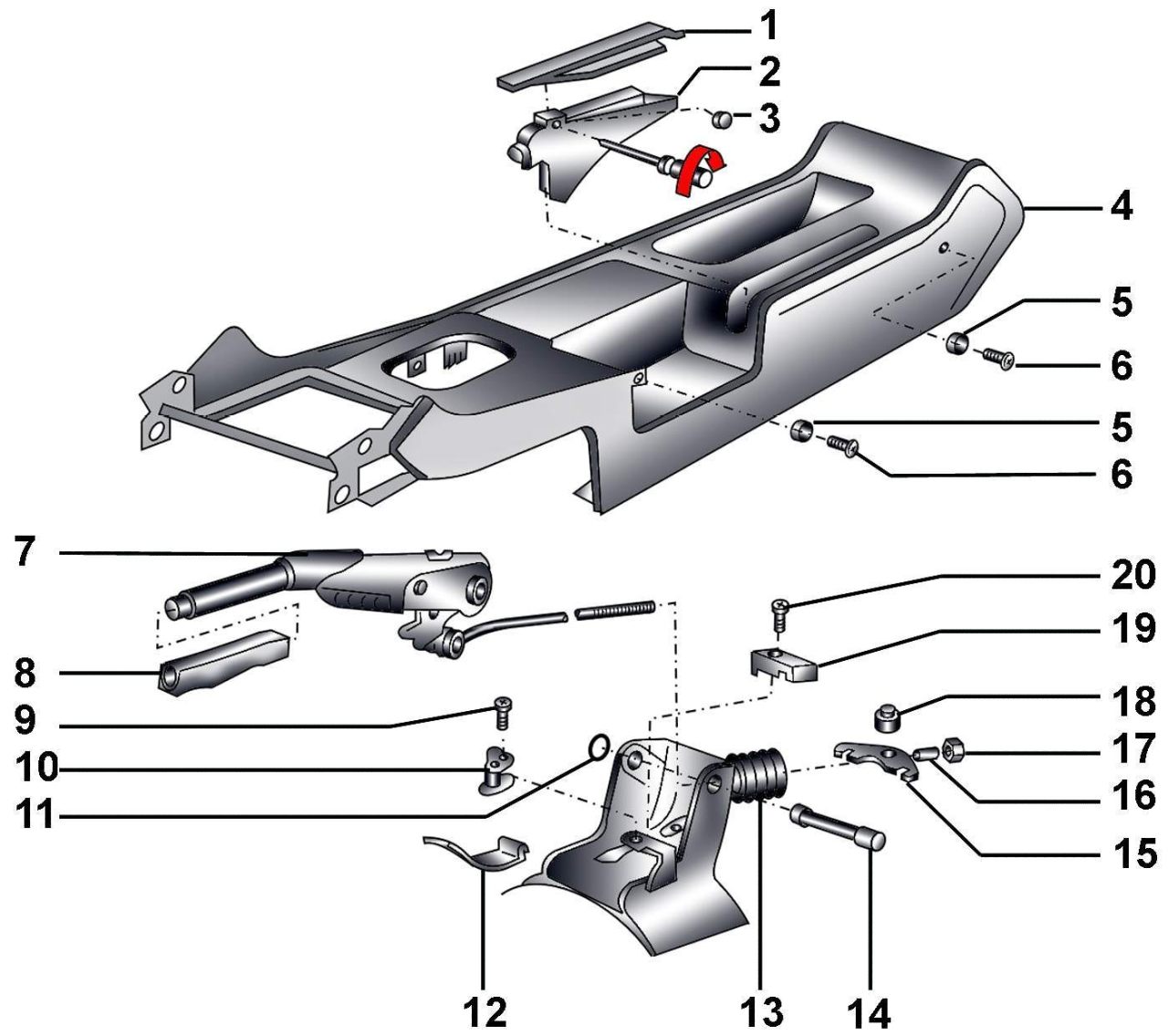

Рис. 15–33. Рычаг стояночного тормоза: 1 – декоративная накладка; 2 – облицовка рычага стояночного тормоза; 3 – крышка; 4 – центральная консоль; 5 – шайба; 6 – винт; 7 – рычаг стояночного тормоза; 8 – рукоятка; 9 – самонарезающий винт; 10 – выключатель контрольной лампы стояночного тормоза; 11 – стопорное кольцо; 12 – пружина; 13 – защитный чехол; 14 – шарнирный палец; 15 – компенсатор; 16 – втулка; 17 – регулировочная гайка; 18 – шарнирный палец; 19 – зажим; 20 – болт, 5 Н·м

Отвинчивание регулировочной гайки крепления компенсатора и расположение пружин, фиксирующих оболочки тросов стояночного тормоза

Рис. 15–34. Отвинчивание регулировочной гайки крепления компенсатора и расположение пружин, фиксирующих оболочки тросов стояночного тормоза

Отвинтите регулировочную гайку крепления компенсатора к тяге рычага стояночного тормоза (рис. 15–34), снимите втулку и компенсатор.

Снимите с тяги рычага стояночного тормоза защитный чехол.

Снимите центральную консоль.

Рис. 15–35. Элементы крепления рычага стояночного тормоза: 1 – болт; 2 – зажим; 3 – стопорное кольцо

Вывинтите болт 1 и снимите зажим 2 (рис. 15–35).

Снимите стопорное кольцо 3 с шарнирного пальца и выдавите шарнирный палец.

Немного переместите рычаг стояночного тормоза к задней части и снимите его.

Установка

Установка проводится в последовательности, обратной снятию, с учетом следующего.

Перед установкой рычага нанесите на все подвижные соединения смазку G 000 150.

Установите стопорное кольцо и проверьте надежность крепления шарнирного пальца.

Установите защитный чехол.

Проверьте, чтобы система была установлена свободно, без напряжения, с достаточным зазором от элементов кузова.

Отрегулируйте стояночный тормоз.
