18.6. Передний стабилизатор поперечной устойчивости

Снятие

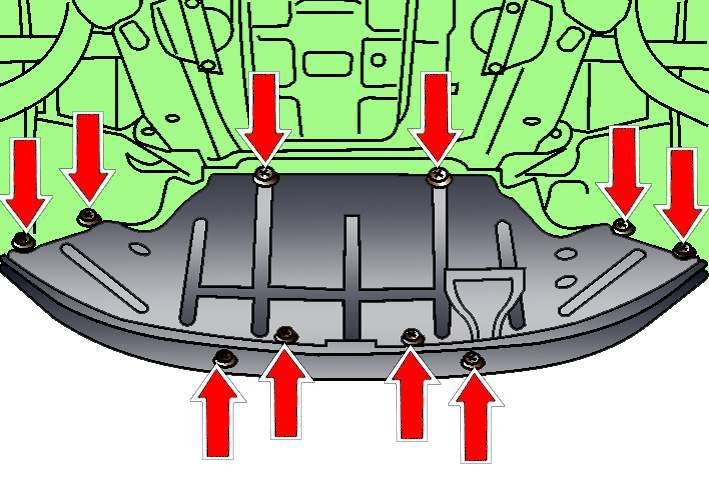

Рис. 3.1–1. Расположение фиксаторов крепления нижнего брызговика моторного отсека

Освободите фиксаторы и снимите нижний брызговик моторного отсека (см. рис. 3.1–1).

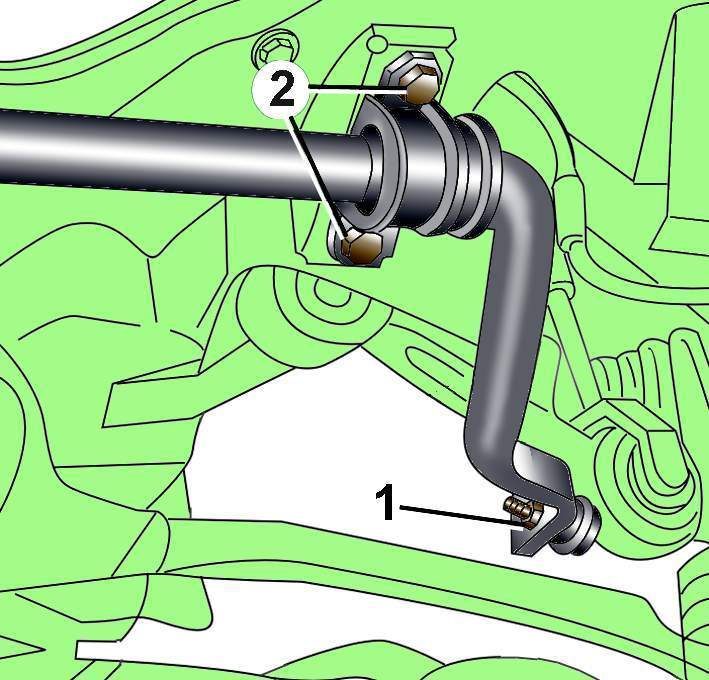

Рис. 12–15. Расположение гайки (1) крепления серьги и болтов крепления (2) кронштейна стабилизатора

Отвинтите гайку 1 и снимите серьгу стабилизатора (рис. 12–15).

Отвинтите болты крепления 2 кронштейнов стабилизатора.

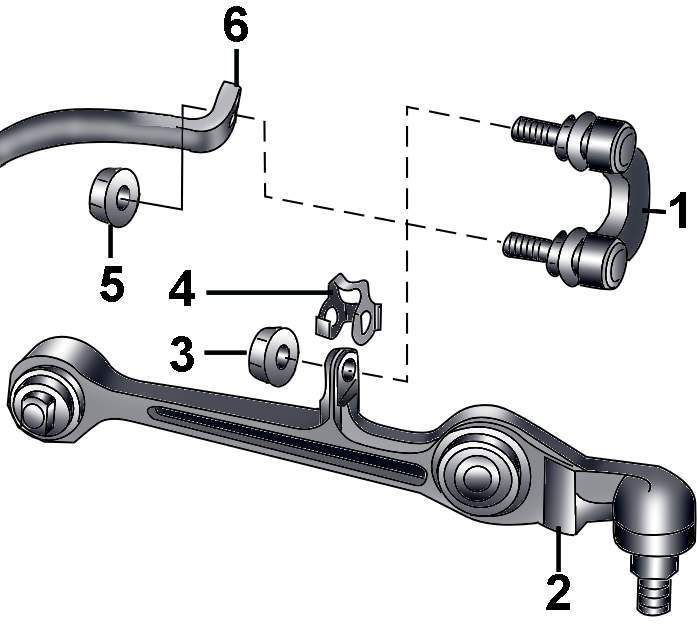

Рис. 12–16. Крепление серьги стабилизатора поперечной устойчивости: 1 – серьга стабилизатора; 2 – нижний поперечный рычаг; 3 – самоконтрящаяся гайка, 40 Н·м + довернуть на угол 90°; 4 – зажим; 5 – самоконтрящаяся гайка, 90 Н·м; 6 – стабилизатор поперечной устойчивости

Установка

Установка проводится в последовательности, обратной снятию, с учетом следующего.

Стрелка на серьге стабилизатора указывает направление перемещения.

Перед ввинчиванием болтов крепления кронштейна стабилизатора с помощью метчика очистите резьбу в отверстиях для болтов.

Если заменялся стабилизатор, установите на него резиновые втулки без смазки
