3.1.6. Снятие и установка трубопровода на главном / рабочем цилиндрах сцепления

Для снятия раскройте предохранительную скобу А с помощью отвертки и вытяните до упора (рис. 3.12).

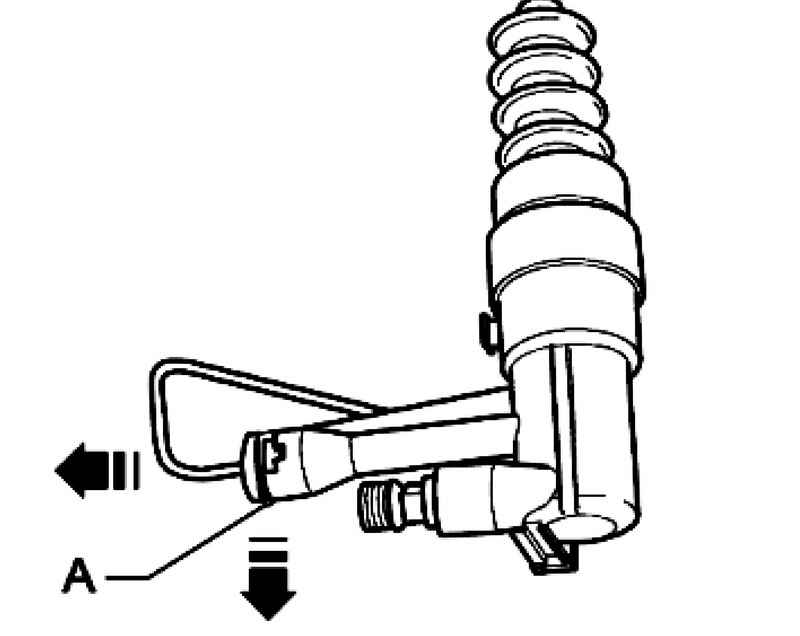

Рис. 3.12. Снятие предохранительной скобы

Отсоедините трубопроводы от главного/ рабочего цилиндров сцепления.

Для установки необходимо до упора вжать предохранительную скобу на главном/ рабочем цилиндрах сцепления.

Вожмите трубопровод в подключение на главном/ рабочем цилиндрах сцепления до щелчка при фиксации предохранительной скобы.

Для проверки подсоединения потяните за трубопровод.
