1.3.7. Система освещения

Поверните переключатель света в положение (рис. 1.72).

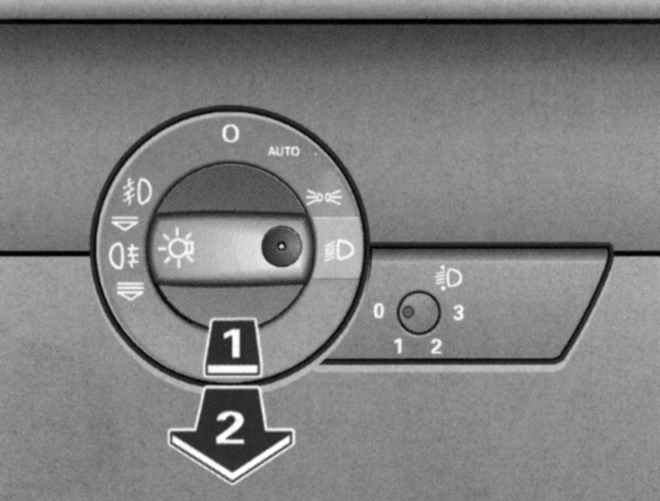

Рис. 1.72. Переключатель света на панели приборов

Поверните переключатель света в положение .

Отожмите вперед рычажный включатель дальнего света.

Поверните переключатель света в положение 0.

Ближний свет горит только при включенном зажигании. Во время пуска двигателя и после выключения зажигания происходит автоматическое переключение на стояночные огни.

В некоторых экспортных модификациях в дополнение к стояночным огням горит ближний свет пониженной яркости.

В некоторых автомобилях при включенном стояночном свете или свете фар рядом с переключателем света загорается символ .

ПРИМЕЧАНИЕ После извлечения ключа из замка зажигания при невыключенном свете и открытой двери водителя раздается сигнал зуммера. В холодную или влажную погоду возможно временное запотевание передних фар, фар заднего хода и фонарей указателя поворота. Данное физическое явление не влияет на долговечность осветительных устройств автомобиля. При включенном свете, фары через короткое время освобождаются от запотевания.

В зависимости от внешней освещенности в положении переключателя «AUTO» включается/выключается свет фар.

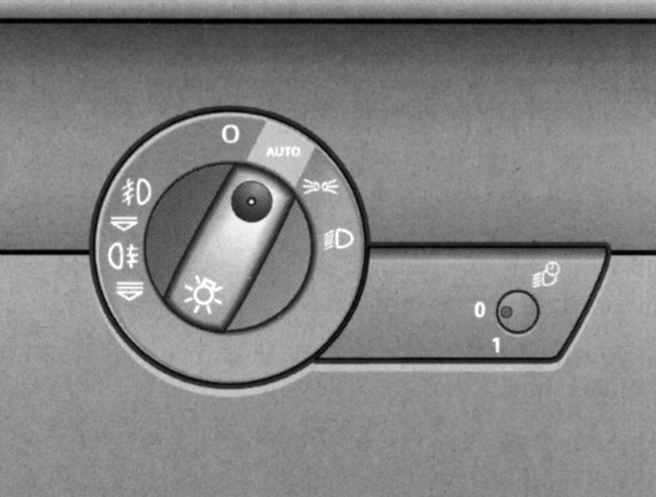

Рис. 1.73. Переключатель света

Управляемый сенсором ближний свет по своим свойствам соответствует свету фар (рис. 1.73).

Поверните переключатель света в положение «AUTO».

Поверните переключатель света в положение 0.

В положении «AUTO» в переключателе света горит соответствующий символ.

В случае автоматического включения света фар загорается ближний свет, стояночный свет, задние фонари и освещение номерного знака.

Автоматический свет фар позволяет также пользоваться функиией дальнего света. При этом необходимо иметь в виду одно ограничение: если в течение дня, при включенном автоматическом свете, например после движения в тоннеле, дальний свет не переключался на ближний, то при последующем автоматическом включении света будет гореть только ближний свет. Для включения функции дальнего света необходимо вначале возвратить рукоятку включения дальнего света в исходное положение, а затем вновь отожать рукоятку вперед.

Переключателем света можно в ручном режиме и далее включать стояночные огни, свет фар, противотуманные фары и заднюю противотуманную фару.

Смонтированные в корпусе внутреннего зеркала заднего вида сенсоры освещенности контролируют внешнюю освещенность. В случае снижения внешней освещенности (например, при движении в тоннеле) ниже установленного на заводе-изготовителя значения автоматически включается свет фар. При последующем увеличении внешней освещенности ближний свет автоматически выключается.

ВНИМАНИЕ Автоматический свет фар выполняет в конечном итоге вспомогательную функцию и не освобождает водителя от необходимости контролировать свет фар и включать его в ручном режиме в соответствии с условиями света и видимости. Например, сенсоры освещенности не могут идентифицировать туман и дождь. Поэтому в данных погодных условиях, а также при движении в темноте всегда включайте свет фар.

При пользовании вышеописанным осветительным устройством соблюдайте требования правил дорожного движения.

ПРИМЕЧАНИЕ Если включена функция автоматического света фар, то после выключения зажигания выключается ближний свет, а после извлечения ключа из замка зажигания (также стояночный свет). Не размещайте на ветровом стекле перед сенсором наклейки, чтобы исключить нарушения/ отказ функции автоматического света фар и автоматического экранирования зеркала. О неисправности сигнализирует сигнальный символ в комбинации приборов.

Переключателем света включаются также противотуманные фары.

Поверните переключатель света без захода на символ .

Поверните вначале переключатель света в положение или .

Затем вытяните переключатель света до первого фиксированного положения 1.

При включенных противотуманных фарах рядом с переключателем загорается символ .

Переключателем света включается также задняя противотуманная фара.

Поверните переключатель света без захода на символ .

Поверните вначале переключатель света в положение или .

Затем вытяните переключатель света до второго фиксированного положения 2. Включается задняя противотуманная фара.

При включенной задней противотуманной фаре рядом с переключателем светятся символы и .

При эксплуатации прицепа с задней противотуманной фарой автомобиля с тягово-сцепным устройством заводской комплектации автоматически включается только задняя противотуманная фара прицепа.

Функция «Coming-/Leaving-Home» служит для освещения пространства вокруг автомобиля в темноте. При этом включаются противотуманные фары, стояночные огни, задние габаритные огни и освещение номерного знака.

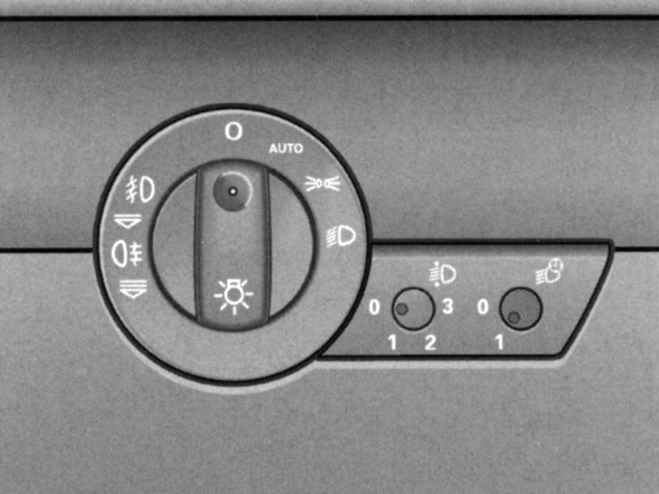

Рис. 1.74. Включатель «Coming-/ Leaving-Home»

Нажмите и отпустите кнопку (рис. 1.74). Кнопка деблокируется.

Поверните кнопку в положение 1.

В заключение отожмите кнопку в исходное положение.

Нажмите и отпустите кнопку. Кнопка деблокируется.

Поверните кнопку в положение 0.

В заключение отожмите кнопку в исходное положение.

Управление функцией «Coming-/ Leaving-Home» осуществляется через сенсоры света, расположенные в корпусе внутреннего зеркала заднего вида. Система готова к работе при выполнении следующих условий:

– кнопка находится в положении 1;

– выключен свет фар и зажигание;

– темные условия освещения, сенсоры не идентифицируют или идентифицируют только незначительную яркость.

При включенной системе и темноте сразу после открывания двери водителя включаются соответствующие наружные фонари.

Если открыта какая-либо дверь/багажник, наружные фонари остаются включенными максимум в течение 2 мин.

Для освещения дороги наружные фонари остаются включенными еще примерно в течение 30 с после закрывания всех дверей и багажника.

Установленную на заводе-изготовителе продолжительность включения можно при необходимости изменить на специализированном предприятии. Максимальная продолжительность включения может составлять 60 с.

При отпирании автомобиля кнопкой в радиоключе включаются соответствующие наружные фонари.

Наружные фонари выключаются автоматически при открывании двери водителя или при последующем автоматическом запирании автомобиля спустя 60 с.

ПРИМЕЧАНИЕ Можно оставить функцию «Coming-/ Leaving-Home» постоянно включенной. Однако управление системой осуществляется через сенсоры света, и поэтому она работает только в темных условиях освещения. Особенно при движении на короткие расстояния в темное время с постоянно включенной функцией «Coming-/ Leaving-Home» возрастает нагрузка на аккумуляторную батарею. С целью достаточной зарядки аккумулятора автомобиля время от времени необходимо движение на более длительные расстояния. При включенной фунции «Coming-/ Leaving-Home» после включения зажигания выключаются горящие противотуманные фары.

Яркость приборов, дисплеев и освещения центральной консоли регулируется только при включенном свете.

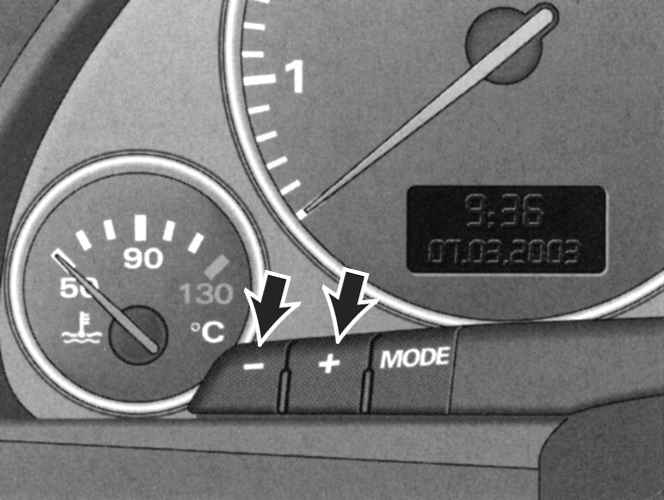

Рис. 1.75. Клавиши управления освещением приборов

Для увеличения яркости нажимайте кнопку «+».

Для уменьшения яркости нажимайте кнопку «–».

При включении зажигания можно регулировать яркость фона указателей (стрелок) комбинации приборов.

Кроме того, при включенном свете нажатием кнопок «+» и «–» можно регулировать яркость приборов, дисплеев и освещение центральной консоли.

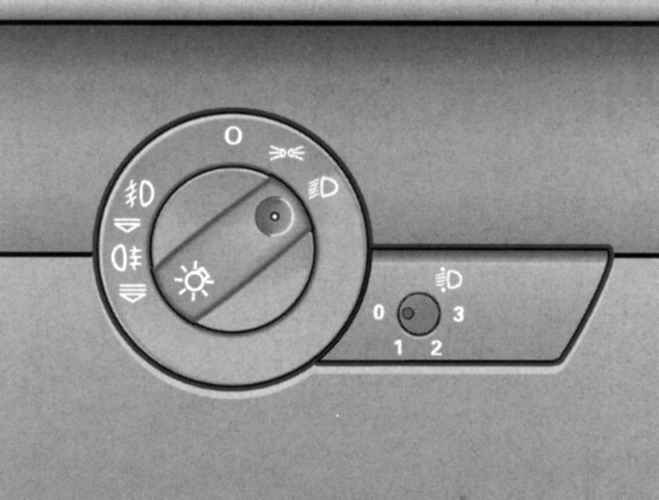

Рис. 1.76. Регулятор угла наклона фар

При включенном ближнем свете можно приводить в соответствие дальность света фар с фактической загрузкой автомобиля.

Деблокируйте кнопку  ее нажатием.

Для регулирования светового конуса поверните кнопку в требуемое положение.

В заключение, во избежание неосмотрительного смещения светового конуса, отожмите кнопку в исходное положение.

Отмеченные положения регулятора примерно соответствуют следующим вариантам загрузки автомобиля:

0 – в автомобиле водитель и передний пассажир, багажник пуст;

1 – все места заняты, багажник пуст;

2 – все места заняты, багажник загружен;

3 – занято место водителя, багажник загружен.

При включении зажигания и во время движения автомобиля с ксеноновым светом происходит автоматическое регулирование угла наклона фар в соответствии с загрузкой и режимом движения (например, при разгоне, торможении).

О неисправности сигнализирует сигнальный символ в системе контроля неисправностей автомобиля.

Свет фар для движения в дневное время включается автоматически при включении зажигания.

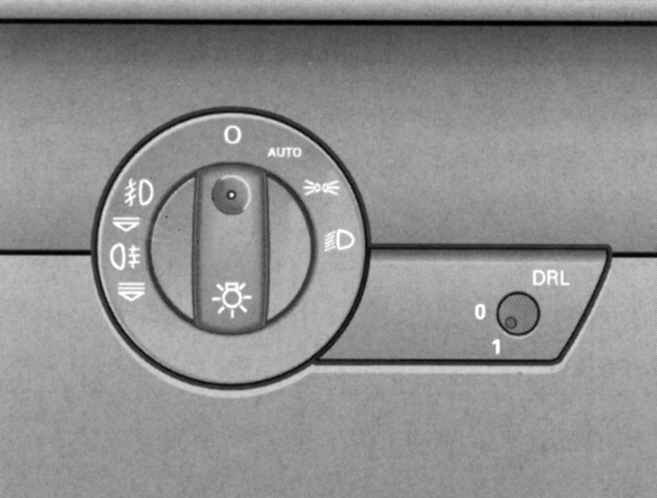

Рис. 1.77. Выключатель света фар для движения в дневное время

Нажмите и отпустите кнопку. Кнопка деблокируется (рис. 1.77).

Поверните кнопку в положение 1.

В заключение отожмите кнопку в исходное положение.

Нажмите и отпустите кнопку. Кнопка деблокируется.

Поверните кнопку в положение 0.

В заключение отожмите кнопку в исходное положение.

Благодаря данной функции можно включать и выключать свет фар для движения в дневное время. Если функция включена, то при включении зажигания автоматически загорается свет фар для движения в дневное время.

При прохождении поворота лучше освещается соответствующий участок дороги.

Преимущество поворотного света заключается в лучшем освещении участка поворота и края проезжей части. Управление динамическим поворотным светом осуществляется автоматически в зависимости от скорости движения и поворота управляемых колес.

При прохождении поворотов управление светом фар происходит в зависимости от поворота управляемых колес. Во избежание образования перед автомобилем неосвещенного участка обе основные фары светят под разными углами.

ПРИМЕЧАНИЕ Система работает при скорости автомобиля, начиная примерно от 20 км/ч.

Аварийная световая сигнализация должна в опасных ситуациях обратить внимание других участников дорожного движения на ваш автомобиль.

Для включения или выключения аварийной световой сигнализации нажмите включатель (рис. 1.78).

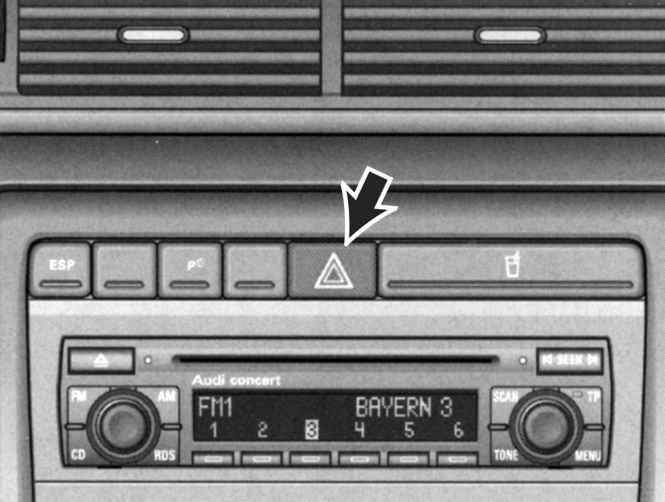

Рис. 1.78. Включатель аварийной световой сигнализации

При включенной аварийной световой сигнализации одновременно мигают все фонари указателей поворота. Кроме того, мигает контрольная лампа в включателе, а также мигают стрелки указателей поворота в комбинации приборов. Сигнализация работает и при выключенном зажигании.

При аварии с раскрытием подушек безопасности аварийная световая сигнализация включается автоматически.

Рычажный переключатель указателей поворота и включатель дальнего света

Рычажным переключателем указателей поворота и включателем дальнего света включаются также стояночные огни и световой сигнал.

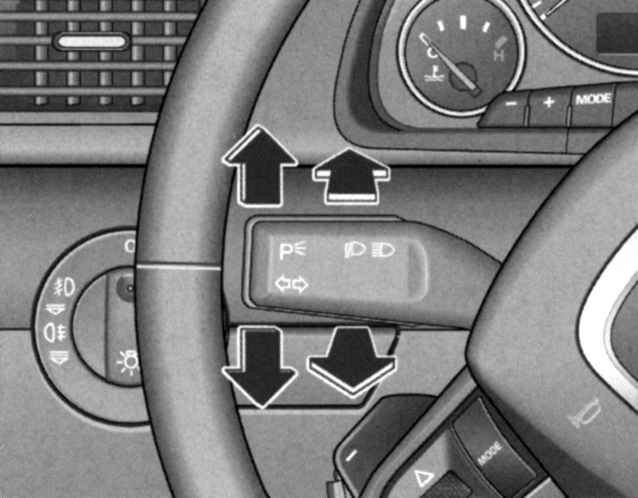

Рис. 1.79. Рычажный переключатель указателей поворота и включатель дальнего света

Для включения правых указателей поворота отожмите рычаг до упора вверх, а для включения левых указателей поворота до упора вниз (рис. 1.79).

Отожмите рычаг вверх или вниз до точки сопротивления и удерживайте его. При удерживании рычага работают соответствующие указатели поворота, например, при смене полосы движения.

При отжимании рычага до точки сопротивления и его последующем отпускании подается трехкратный короткий мигающий сигнал.

Для включения дальнего света отожмите рычаг вперед.

Для выключения дальнего света отведите рычаг назад в исходное положение.

Для включения светового сигнала оттяните рычаг к рулевому колесу.

Выключите зажигание.

Для включения правых стояночных огней отведите рычаг вверх, а для включения левых стояночных огней отведите рычаг вниз.

Указатели поворота работают только при включенном зажигании. При включенных указателях поворота в комбинации приборов мигает также соответствующая контрольная лампа.

После выхода из поворота указатели выключаются автоматически.

Дальний свет можно включить только при включенном ближнем свете. При этом в комбинации приборов загорается контрольная лампа.

Световой сигнал горит при оттягивании и удерживании рычага, а также при выключенном свете. При этом в комбинации приборов загорается контрольная лампа дальнего света.

При включенных стояночных огнях горят фары и задние фонари пониженной яркости соответствующей стороны автомобиля. Стояночные огни горят только при выключенном зажигании.

ВНИМАНИЕ Включать дальний свет или световой сигнал только при условии, что в результате не произойдет ослепление других участников дорожного движения.
