1.3.12. Оборудование салона

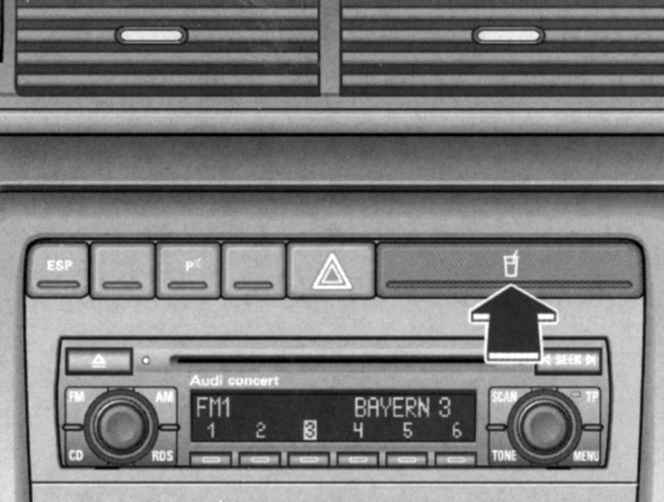

Рис. 1.94. Подстаканник

Для открывания нажмите на крышку подстаканника с символом (рис. 1.94).

Для установки подстаканника в исходное положение задвиньте его полностью назад до момента фиксации.

ВНИМАНИЕ Во время движения автомобиля не ставьте в подстаканник горячие напитки. Горячий напиток может пролиться и вызвать ожоги. Не пользуйтесь твердыми стаканчиками для питья (например, из стекла, фарфора). При аварии они могут разбиться.

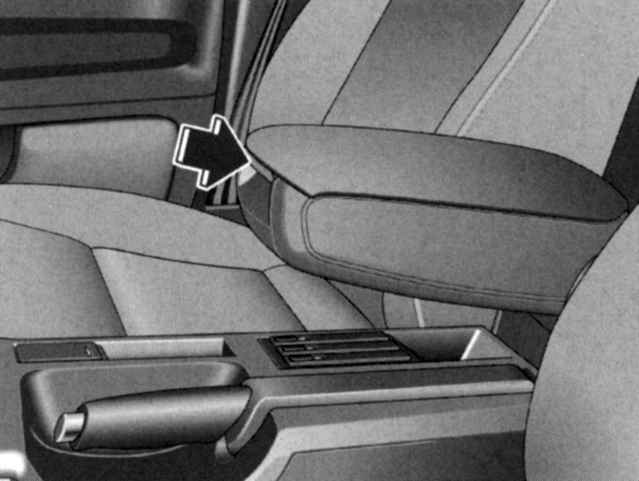

Рис. 1.95. Передний разделительный подлокотник

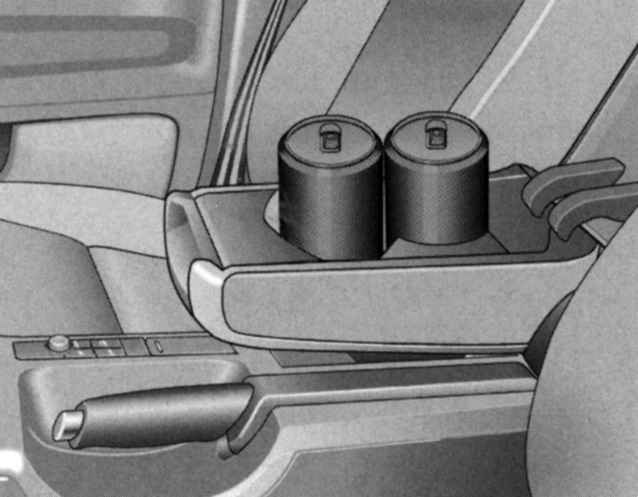

Рис. 1.96. Подстаканники в подлокотнике

Нажмите кнопку.

В переднем разделительном подлокотнике можно разместить максимум два напитка.

Для открывания подстаканников нажмите на символ А (рис. 1.97).

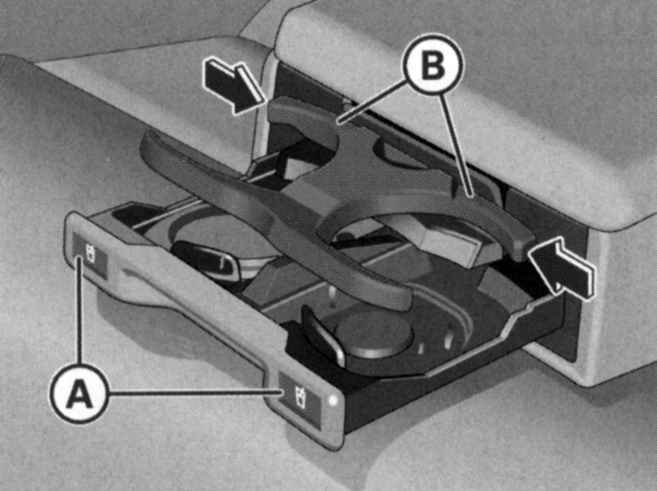

Рис. 1.97. Подстаканники в заднем разделительном подлокотнике

Для установки соответствующего держателя В деблокируйте его нажатием по направлению стрелки и одновременно отрегулируйте положение.

Отрегулируйте положение держателя, чтобы он плотно прилегал к напитку.

В разделительном подлокотние можно разместить максимум два напитка.

Для открывания нажмите на переднюю планку пепельницы А (рис. 1.98).

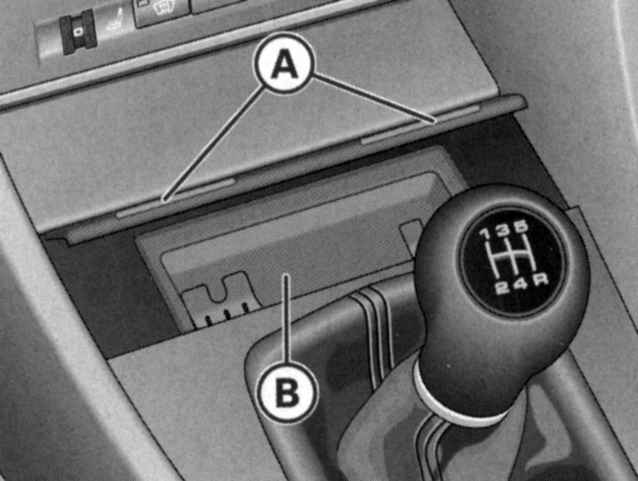

Рис. 1.98. Пепельница в центральной консоли

Возьмите вставной элемент В за боковые углубления и извлеките его вверх.

Установите вставной элемент в гнездо нажатием.

Для открывания пепельницы – откройте крышку.

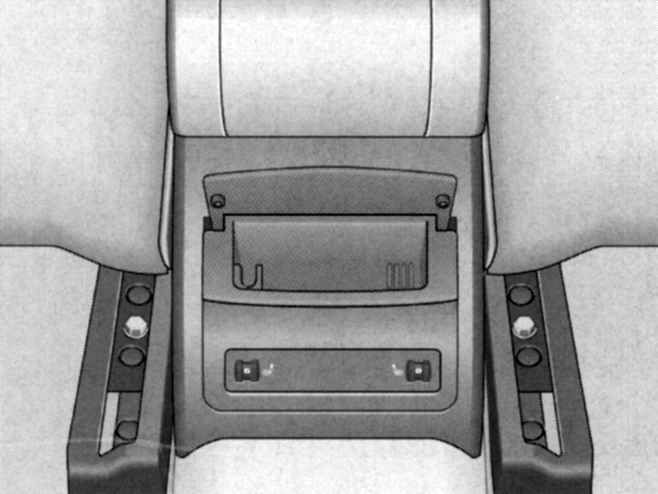

Рис. 1.99. Задняя пепельница

Возьмите корпус за открытую крышку и извлеките вверх (рис. 1.99).

Откройте крышку вставного элемента и прижать вставной элемент до упора в гнездо.

Расположенной в гнезде прикуривателя розеткой на 12 вольт можно пользоваться для подключения дополнительных электроприборов.

Прикуриватель включается утапливанием патрона.

Дождитесь выталкивания патрона.

После этого сразу извлеките прикуриватель из гнезда.

Прикурите сигарету от раскаленной нагревательной спирали прикуривателя.

Установите прикуриватель в гнездо.

Извлеките прикуриватель.

Установите штекер электроприбора в гнездо прикуривателя.

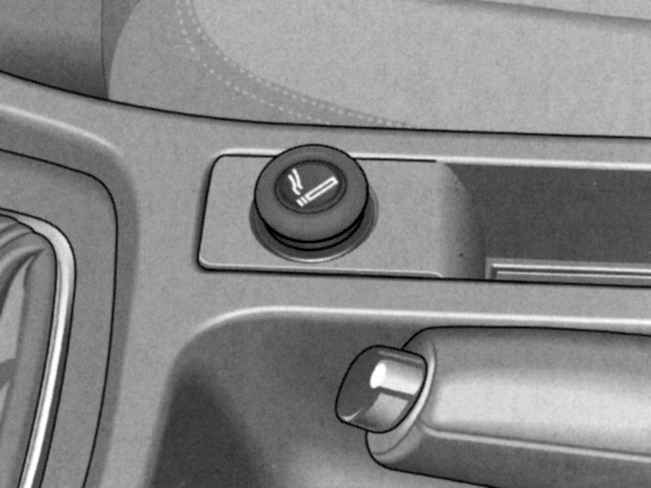

Рис. 1.100. Прикуриватель центральной консоли

Расположенной в гнезде прикуривателя обычной розеткой на 12 вольт можно пользоваться для подключения дополнительных электроприборов с потребляемой мощностью не более 100 ватт (рис. 1.100).

ВНИМАНИЕ Будьте осторожны при пользовании прикуривателем. Невнимательное или бесконтрольное пользование прикуривателем чревато опасностью ожогов.

Прикуриватель работает и при выключенном зажигании, т.е. и после извлечения ключа зажигания из замка.

Электророзетки и тем самым подключенные электроприборы работают и при выключенном зажигании, т.е. и после извлечения ключа зажигания из замка. Используйте только подходящие штекеры, чтобы не повредить розетки.

Розеткой на 12 вольт можно пользоваться для подключения дополнительных электроприборов.

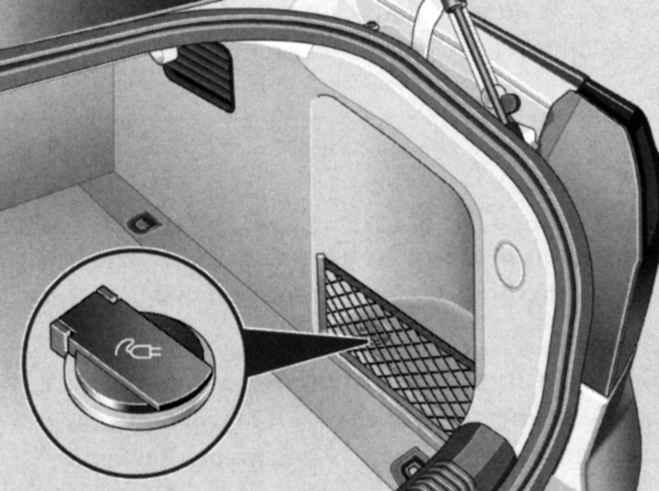

Рис. 1.101. Розетка на 12 вольт расположенная в багажнике

Отведите вверх крышку розетки (рис. 1.101).

Установите штекер электроприбора в розетку.

Розеткой на 12 вольт можно пользоваться для подключения дополнительных электроприборов с потребляемой мощностью не более 100 ватт.

Вещевой ящик может запираться. При открытой крышке включается освещение ящика.

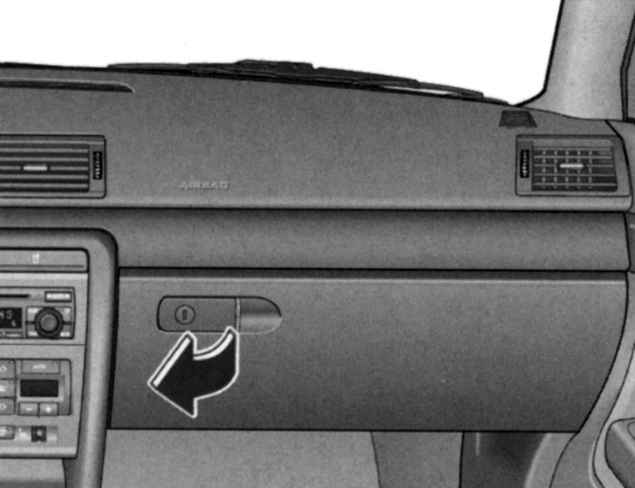

Рис. 1.102. Вещевой ящик

Потяните расположенную в крышке ручку по направлению стрелки и откройте крышку вниз (рис. 1.102).

Закройте крышку, чтобы она зафиксировалась.

Освещение вещевого ящика включается при открывании крышки и включенных фарах/ стояночных огнях.

В крышке вещевого ящика имеются фиксаторы для крепления письменных принадлежностей.

Рис. 1.103. Пенал центральной консоли

Для открывания нажмите крышку (рис. 1.103).

Для закрывания задвиньте пенал полностью назад до момента фиксации.

В центральной консоли рядом с ручным тормозом находится еще один отсек. На автомобилях с системой навигации на месте данного отсека расположены органы управления системой.

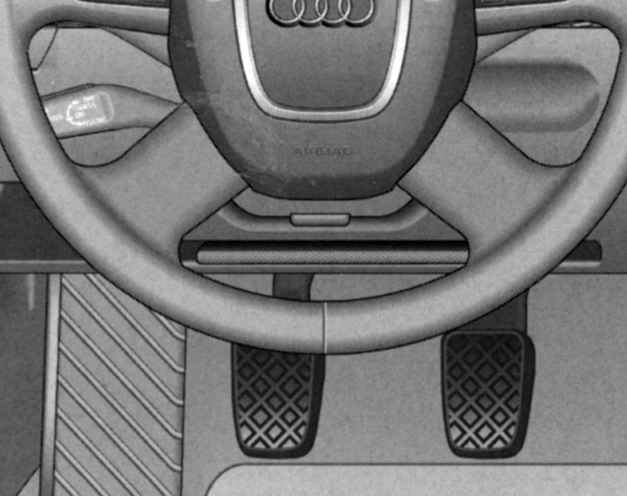

Рис. 1.104. Ниша для хранения папки с документами под рулевым колесом

В этой нише удобно хранить документы и некоторые мелкие предметы (рис. 1.104).

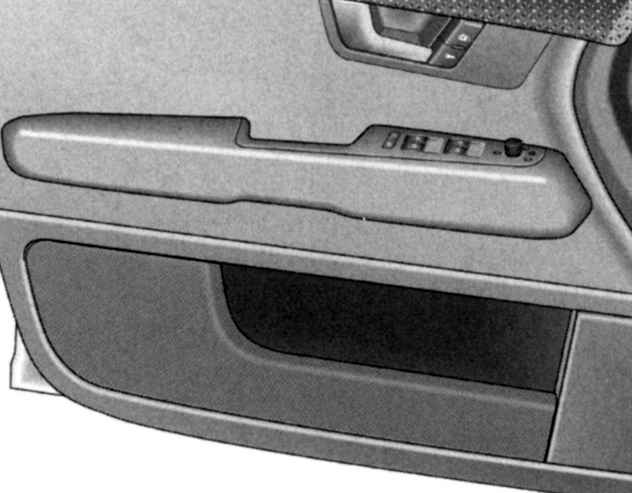

Рис. 1.105. Ниша двери

Во внутренней облицовке дверей также расположены ниши (рис. 1.105).

ВНИМАНИЕ В нишах облицовки дверей храните только мелкие предметы, не выступающие из ниши. В противном случае ограничивается зона действия боковых подушек безопасности.

Над каждой из задних дверей расположен крючок для одежды.

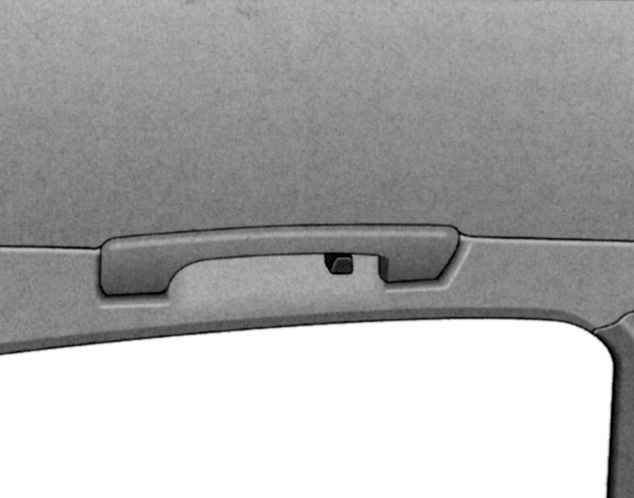

Рис. 1.106. Вешалка задней двери

ВНИМАНИЕ При пользовании вешалками следите, чтобы одежда не нарушала задний обзор.

Вешайте только легкую одежду. В карманах не должны находиться тяжелые и остроугольные предметы.

С целью обеспечения защитной функции головных подушек безопасности не допускается использование вешалок-плечиков для одежды.

Аудиокассеты могут хранитеся (без футляров) в выдвижных отсеках, убирающихся в предназначенную для них нишу.

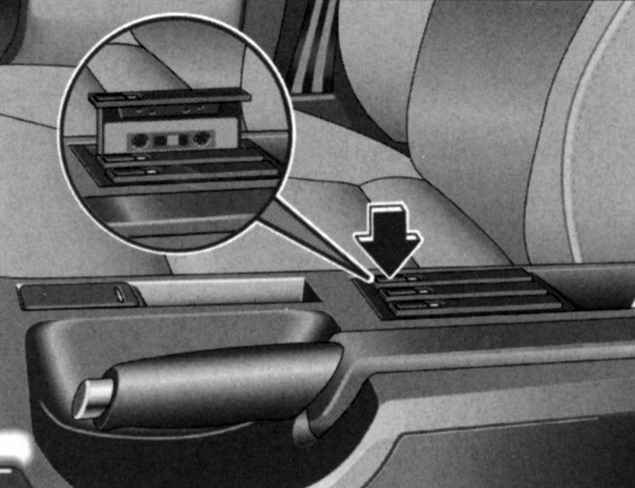

Рис. 1.107. Ниша для кассет центральной консоли

Для открывания отсека нажмите кнопку (рис. 1.107).

Кассета кладется в отсек открытой стороной вверх.

Для закрывания задвиньте отсек полностью назад до момента фиксации.

При нахождении кассеты в отсеке с левой стороны отсека появляется красная метка.

Блокировка катушек предотвращает самопроизвольное разматывание ленты и тем самым ее деформацию.

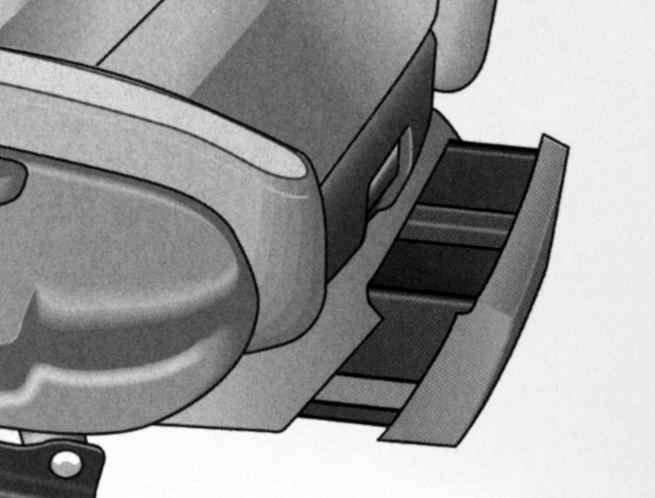

Рис. 1.108. Торцевая сторона переднего сиденья с выдвинутым ящиком

С торцевой стороны каждого из передних сидений находится выдвижной вещевой ящик (рис. 1.108).

Для открывания ящика приподнимите рукоятку и выдвиньте его.

Для закрывания полностью вставьте ящик до момента его фиксации.

ПРИМЕЧАНИЕ Максимальная загрузка ящика составляет 1 кг.

Для крепления предметов багажа в багажнике находятся четыре такелажные петли.

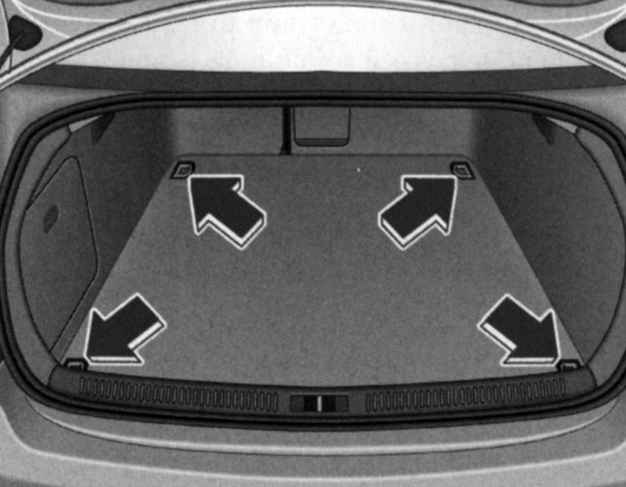

Рис. 1.109. Расположение такелажных петель багажника

При помощи такелажных петель можно закрепить груз (рис. 1.109).

Сетка препятствует смещению легкого груза в багажнике и может использоваться также в качестве укладочной сетки.

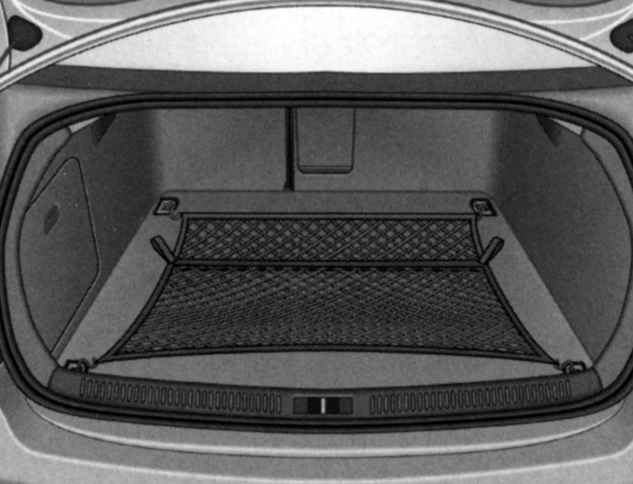

Рис. 1.110. Натянутая грузоудерживающая сетка

Закрепите сетку за четыре такелажные петли (рис. 1.110).

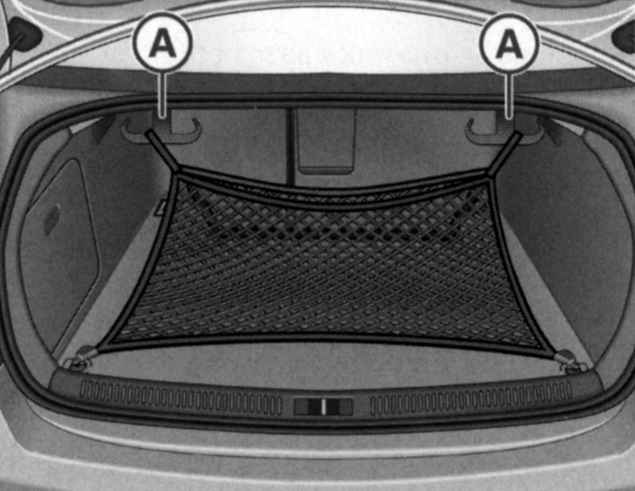

Рис. 1.111. Подвешенная за крючки грузо удерживающая сетка

Продеть крючки укладочной сетки в такелажные петли, расположенные в днище задка багажника (рис. 1.111).

С помощью пластины отведите вниз расположенные в верхней части багажника крепежные крючки А, потяните сетку вверх и закрепите петли грузоудерживающей сетки за крючки (рис. 1.111).

Крючки можно также использовать для подвешивания сумок, пакетов и т.д.

Если крючки не используются, то они возвращаются самостоятельно в исходное положение.

ВНИМАНИЕ Укладочная сетка рассчитана на предметы массой не более 5 кг. Сетка не обеспечивает надежное крепление более тяжелых предметов.

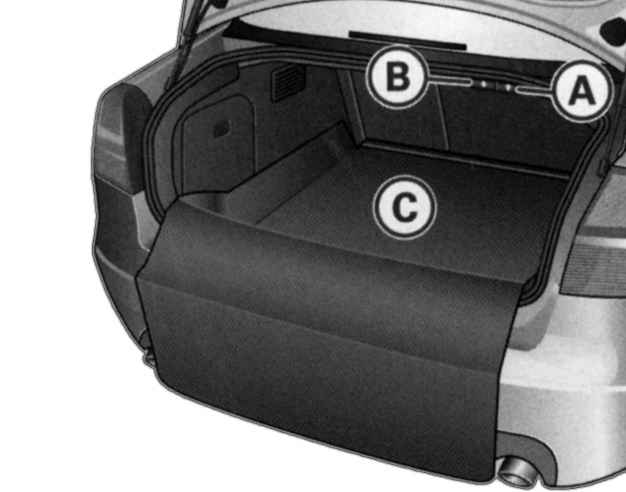

Рис. 1.112. Расправленное защитное покрытие в багажнике

При транспортировке загрязненных предметов следует пользуйтесь защитным покрытием (рис. 1.112).

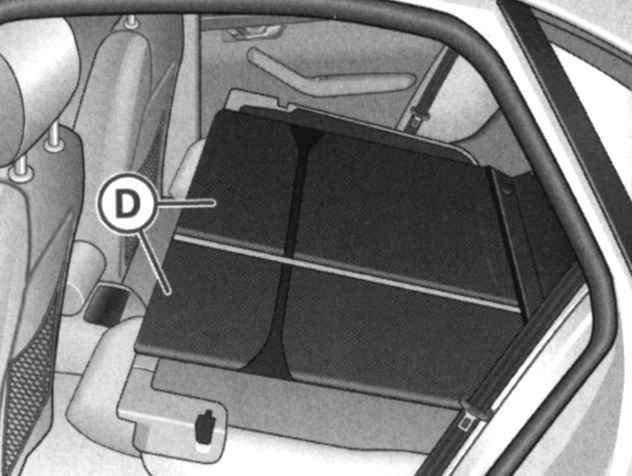

Рис. 1.113. Защитное покрытие сложенной спинки заднего сиденья

Для увеличения размеров багажника можно складывать вперед оба компонента спинки вместе или раздельно.

Отожмите по направлению стрелки отпирающую рукоятку А

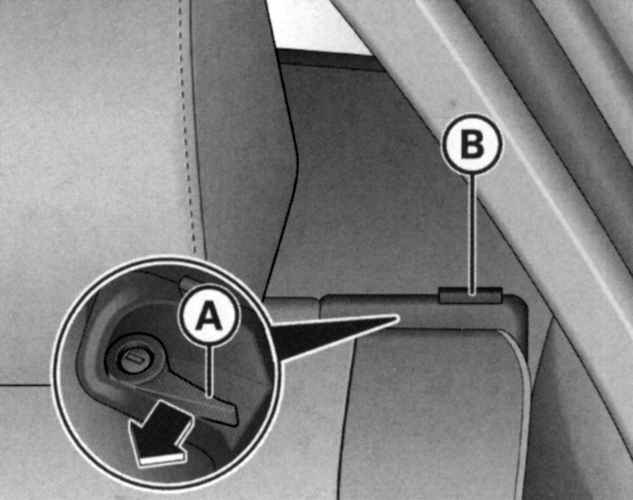

Рис. 1.114. Отпирающая рукоятка

(рис. 1.114).

Сложите спинку вперед.

Отведите спинку назад до момента ее надежной фиксации В. При правильной фиксации спинки не должна быть видна красная маркировка штифта.

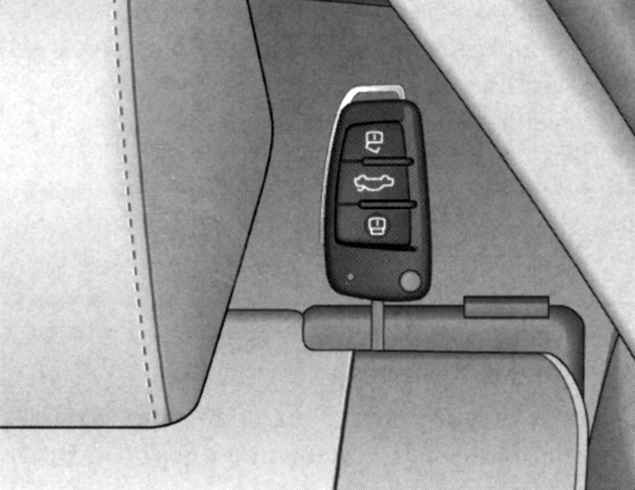

Рис. 1.115. Запирание спинки сиденья

Поверните вправо вставленный в замок отпирающей рукоятки (рис. 1.115).

Поверните влево вставленный в замок отпирающей рукоятки ключ.

Правильно зафиксированную спинку заднего сиденья (нормальное положение) можно запереть и отпереть только основным или аварийным ключом (замок находится в отпирающей рукоятке). Благодаря этому предотвращается нежелательное проникновение в багажник из салона автомобиля.

ВНИМАНИЕ Спинка должна быть надежно защелкнута на фиксатор для обеспечения защитного действия ремня среднего сиденья. Спинка должна быть надежно защелкнута на фиксатор, чтобы при внезапном торможении не произошло смещение вперед находящихся в багажнике предметов. При возвращении спинки в исходное положение следите, чтобы ремни безопасности боковых сидений находились в лентонаправляющем желобе. В противном случае ремни могут попасть в замок спинки, что может привести к их повреждению.

Вещевая полка за спинкой заднего сиденья может использваться для легких предметов одежды.

ВНИМАНИЕ На вещевую полку не складывайте тяжелые или твердые предметы. При резком торможении они могут травмировать находящихся в машине людей. Помните, что трущиеся о заднее стекло предметы могут повредить систему его электрообогрева.

ПРИМЕЧАНИЕ Для обеспечения нормального воздухообмена не накрывайте вещами вытяжные щели, находящиеся на стыке заднего стекла и вещевой полки.
