1.3.4. Система контроля неисправностей

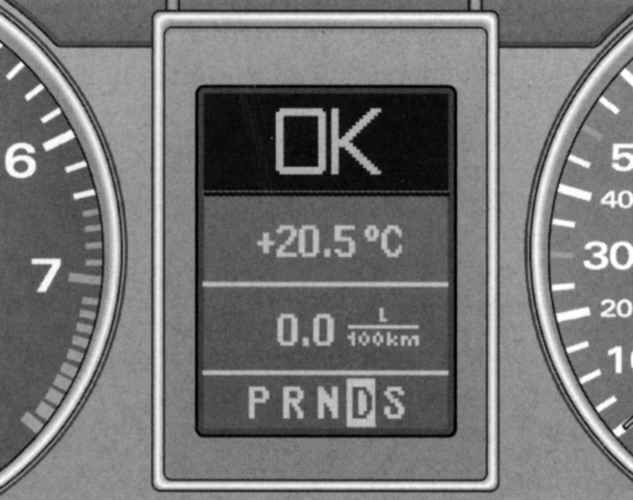

Рис. 1.46. Система контроля неисправностей

При включенном зажигании и во время движения система автоматического контроля неисправностей непрерывно контролирует определенные функции и техническое состояние систем автомобиля.

О возникающих неисправностях либо о необходимости срочного выполнения ремонтно-профилактических работ система извещает звуковым сигналом, сопровождая его красными и желтыми световыми символами дисплея комбинации приборов в зависимости от степени приоритетности.

Красные символы сигнализируют об опасности, а желтые являются сигнальными символами. Кроме того, в определенных ситуациях, в дополнение к красным символам появляются текстовые инструкции водителю.

При появлении сообщения о неисправности функции лампы, при движении с затянутым ручным тормозом, а также перед включением режима движения автомобилей с автоматической коробкой передач на дисплей выводится соответствующая текстовая инструкция водителю.

Кроме того, при мигании на дисплее какого-либо символа первой степени приоритетности водитель может выводить на дисплей соответствующие инструкции.

Например, на дисплее появляется символ нарушения функции давления моторного масла . Если после этого нажать кнопку «СНЕСК», то на дисплее появится следующая инструкция:

«Motor abstellen, Olstand priifen» («заглушите двигатель, проверьте уровень масла»)

Данная индикация дисплея гаснет примерно спустя 5 с. Кратковременным нажатием кнопки «СНЕСК» инструкцию вновь можно вывести на дисплей.

ПРИМЕЧАНИЕ Инструкции «Handbremse angezogen» («затянут ручной тормоз») и «Beim Einlegen einer Fahrstufe im Stand Fussbremse betatigen» (при выборе режима движения неподвижного автомобиля нажмите педаль тормоза) невозможно вывести на дисплей повторно. Данные инструкции гаснут после снятия автомобиля с ручного тормоза или включения режима движения.

При включении зажигания система контроля неисправностей осуществляет автоматический контроль функций. Если проверенные системой контроля неисправностей функции в порядке, на несколько секунд загорается индикация «ОК».

О наличии неисправностей свидетельствует соответствующая индикация вместо индикации «ОК». Одновременно звучит предупредительный сигнал.

При включении зажигания система контроля неисправностей осуществляет автоматический контроль функций. При нахождении рычага управления в положении «Р» или «N» на дисплее вначале появляется инструкция: «Beim Einlegen einer Fahrstufe im Stand Fussbremse betatigen» («при включении режима движения неподвижного автомобиля нажмите педаль тормоза»).

Если теперь включить режим движения («R», «D» и т.д.), то инструкция гаснет и осуществляется автоматический контроль функций. Если подконтрольные функции в порядке, то в заключение на несколько секунд высвечивается индикация «ОК».

При наличии неисправностей, примерно через 15 с после пуска двигателя, вышеприведенная инструкция водителю сменяется индикацией соответствующего символа неисправности. Одновременно звучит предупредительный сигнал.

При отсутствии индикации «ОК», а также неисправности, проверке подлежит сама система контроля неисправностей автомобиля.

Красный символ сигнализирует об опасности.

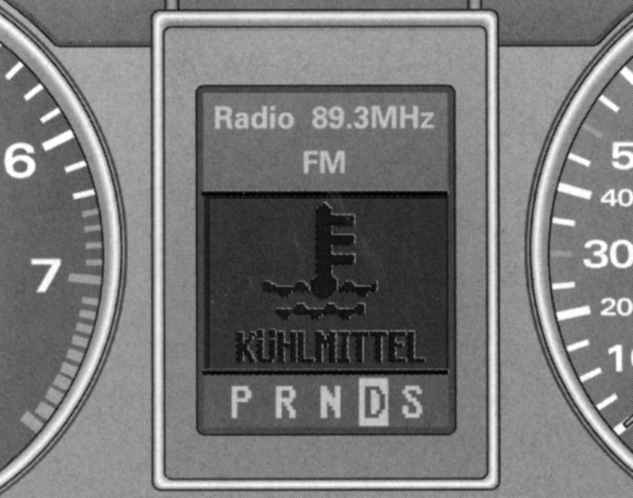

Рис. 1.47. Пример предупреждения: «падение уровня охлаждающей жидкости»

Остановитесь.

Заглушите двигатель.

Проверьте неисправную функцию. При необходимости воспользуйтесь квалифицированной помощью.

Красные символы указывают на нарушение функционирования первой степени приоритетности (опасность).

При появлении красного символа раздаются три следующих один за другим предупредительных звуковых сигнала. Мигание символа продолжается до устранения неисправности. При возникновении сразу нескольких нарушений функционирования первой степени приоритетности символы появляются последовательно, с продолжительностью индикации каждого из них около 2 с.

Желтые символы являются символами предупреждения.

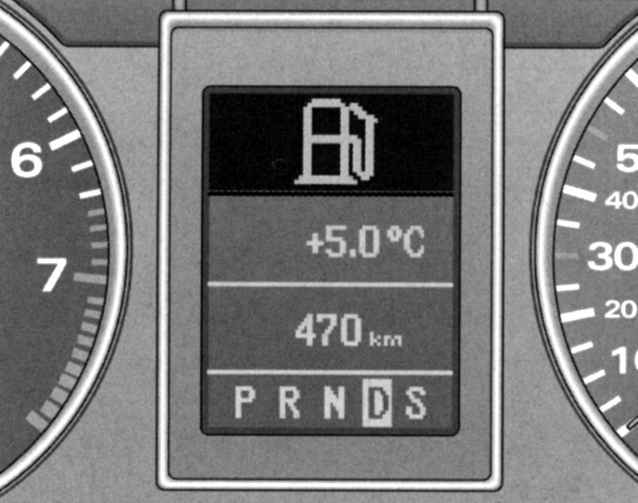

Рис. 1.48. Пример предупреждения: «малый запас топлива»

Желтые символы сигнализируют о нарушении функционирования второй степени приоритетности (предупреждение).

При появлении желтого символа раздается один предупредительный сигнал. Как можно скорее проверьте соответствующую функцию. При сразу нескольких нарушениях функционирования второй степени приоритетности символы появляются последовательно, с продолжительностью индикации каждого из них около 2 с.

Сигнализация превышения скорости позволяет задавать ограничение скорости, которое не должно превышаться.

Сигнализация превышения скорости предупреждает водителя о превышении предварительно введенной скорости. Как только фактическая скорость превысит введенное значение примерно на 10 км/ч, раздается предупредительный сигнал. Одновременно на дисплее появляется сигнальный символ.

Сигнализация превышения скорости позволяет программировать две степени предупреждения функционирующие независимо друг от друга и выполняющие не совсем одинаковые задачи:

– степень предупреждения 1;

– степень предупреждения 2.

ПРИМЕЧАНИЕ Несмотря на наличие устройства сигнализации превышения запрограммированного ограничения скорости, контролируйте самостоятельно по спидометру допустимую правилами максимальную скорость.

Значение степени предупреждения 1 можно изменять во время движения.

Степень предупреждения 1 дает возможность задавать ограничение скорости во время движения. Введенное значение скорости сохраняется в памяти до выключения зажигания, если предварительно не имело место изменение скорости или отмена введенного ограничения.

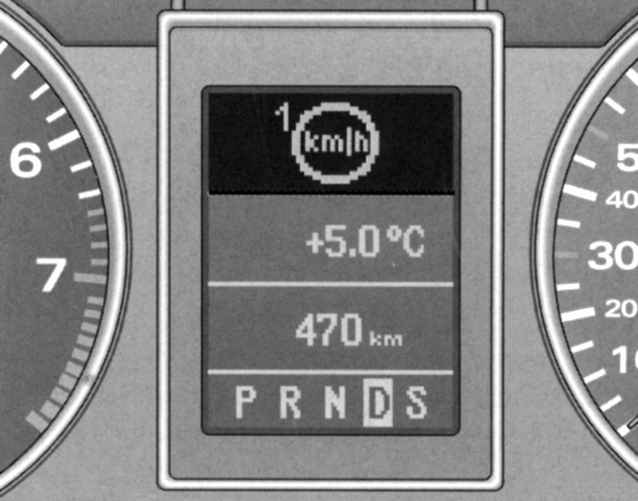

Рис. 1.49. Пример: «сигнализация превышения скорости»

Сигнальный символ  первой степени предупреждения появляется на дисплее при превышении фактической скорости введенного значения (рис. 1.49). Символ гаснет при уменьшении скорости ниже запрограммированного значения.

Символ гаснет, кроме того, при повышении скорости примерно на 40 км/ч выше введенного значения в течении минимум 10 с. При этом однако не происходит удаление из памяти введенного ограничения скорости.

Степень предупреждения 1 программируется кнопкой «СНЕСК».

Автомобиль должен двигаться с актуальной скоростью, которая не должна превышаться.

Нажмите и отпустите кнопку «СНЕСК».

Скорость автомобиля должна быть минимум 5 км/ч.

Нажимайте более 1 с кнопку «СНЕСК».

Успешный ввод в память подтверждается кратковременным загоранием на дисплее сигнального символа ограничения скорости при отпускании кнопки. Введенное значение скорости сохраняется в памяти до следующего кратковременного нажатия кнопки при другой скорости или пока пользователь нажатием более 1 с не отменит введенное ограничение.

Значение степени предупреждения 2 можно изменять только при выключенном зажигании.

Степень предупреждения 2 дает возможность программирования и отмены максимального ограничения скорости только при выключенном зажигании. Программирование данного предупреждения рекомендуется при необходимости общего напоминания водителю поддержания определенной максимальной скорости. Например, при движении в стране с ограничением скорости, максимальной скорости при движении с зимними шинами. Сигнальный символ второй степени предупреждения  появляется на дисплее, когда фактическая скорость превысит введенное значение. Символ гаснет, в отличие от степени предупреждения 1, только при снижении скорости ниже запрограммированной величины.

Значение степени предупреждения 2 программируется и отменяется смонтированными в рукоятке стеклоочистителя выключателями.

Выключите зажигание.

Нажмите и отпустите в комбинации приборов кнопку «СНЕСК». Включается освещение счетчика пройденного пути и цифровых часов.

Нажимайте минимум 2 с кнопку «СНЕСК». На дисплее появляется введенное актуальное пороговое значение максимальной скорости или перечеркнутый символ степени предупреждения 2, если максимальная скорость предварительно не программировалась.

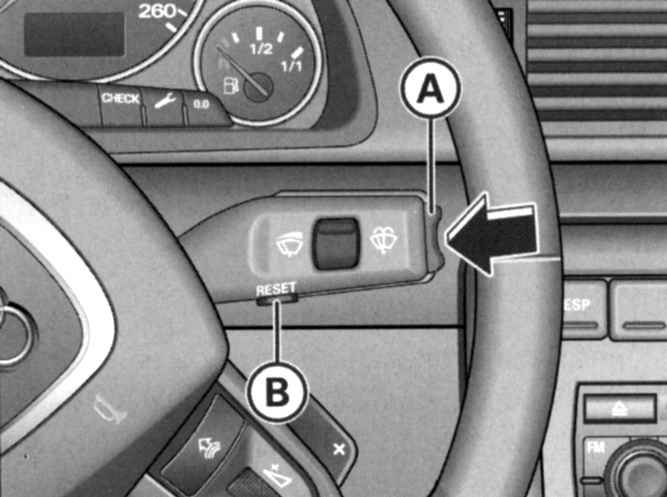

Рис. 1.50. Переключатель функций на рукоятка стеклоочистителя

Для изменения скорости нажимайте на верхнюю или нижнюю сторону смонтированного в рукоятке стеклоочистителя а переключателя функций (рис. 1.50). При этом происходит поэтапное (один этап 10 км/ч) увеличение или уменьшение значений.

Выключите зажигание.

Нажмите и отпустите в комбинации приборов кнопку «СНЕСК». Включается освещение счетчика пройденного пути и цифровых часов.

Нажимайте минимум 2 с кнопку «СНЕСК». На дисплее появляется введенное актуальное пороговое значение максимальной скорости.

Нажимайте кнопку сброса, смонтированную в рукоятке стеклоочистителя В пока на дисплее не появится перечеркнутый символ степени предупреждения 2 (рис. 1.50).

Через несколько секунд после процесса программирования или отмены освещение счетчика пройденного пути и цифровых часов выключается.
