4.2.6. Снятие и установка вентилятора свежего воздуха

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите вещевой ящик, обратитесь к подразделу Снятие и установка вещевого ящика.
2. Снимите дополнительный резистор, обратитесь к подразделу Снятие и установка дополнительного резистора.

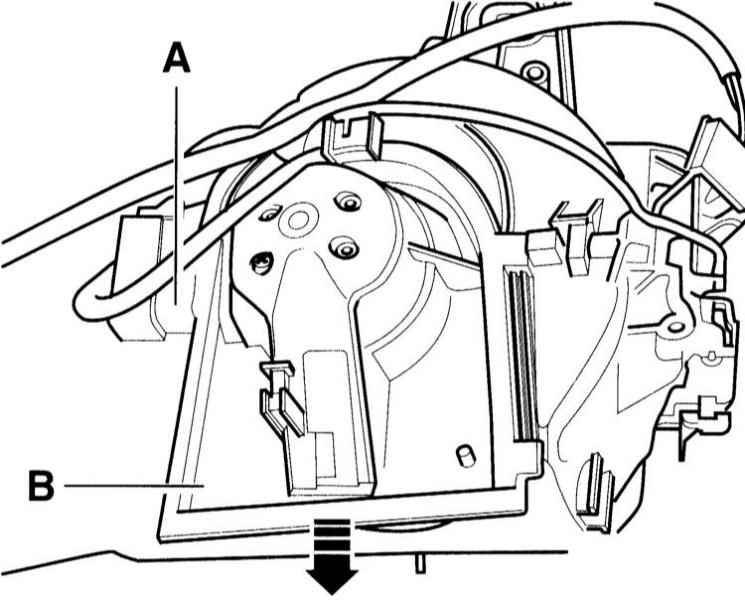

	3. Отсоедините штекер (А) от вентилятора (В). Выньте вентилятор вниз из отопителя (стрелка на иллюстрации).
4. При необходимости отверните 2 болта крепления электродвигателя вентилятора к плите основания.
УСТАНОВКА
5. Вставьте вентилятор в отопитель.
6. Зафиксируйте штекер (А).
7. Установите дополнительный резистор, обратитесь к подразделу Снятие и установка дополнительного резистора.
8. Установите вещевой ящик, обратитесь к подразделу Снятие и установка вещевого ящика.
