4.3. Масляный фильтр

Масляные фильтры служат для очистки масла от механических примесей. Их следует заменять либо в соответствии с рекомендациями, приведенными в руководстве по эксплуатации автомобиля, либо при каждом проведении работ по ремонту и обслуживанию двигателя.

Масляный фильтр двигателя VR6 отличается от обычно применяемых масляных фильтров. Он разборный, состоит из корпуса фильтра и съемного фильтрующего элемента, расположенного внутри корпуса. Обслуживание масляного фильтра проводите в следующем порядке:

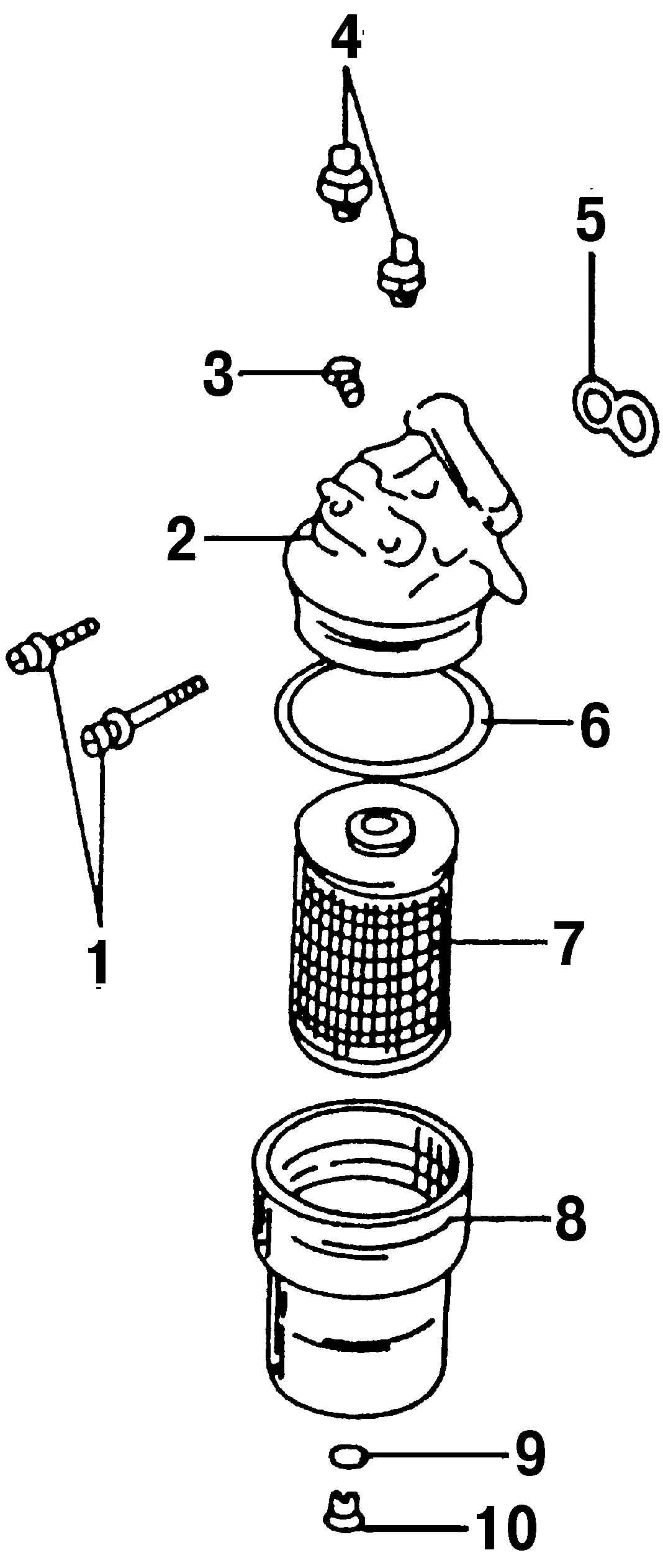

Рис. 173. Детали масляного фильтра двигателя VR6: 1 — болты, 25 Н·м; 2 — основание фильтра; 3 — датчик температуры масла; 4 — переключатель давления масла; 5 — прокладка, всегда на замену; 6 — O-образное уплотнительное кольцо; 7 — фильтрующий элемент; 8 — корпус фильтра; 9 — уплотнительное кольцо; 10 — болт, 15 Н·м

- подставьте под автомобиль, а именно под масляный фильтр, емкость, отверните болт 10 (рис. 173) в нижней поверхности фильтра и снимите уплотнительное кольцо 9, которое всегда заменяется на новое при сборке. Дайте маслу вытечь;

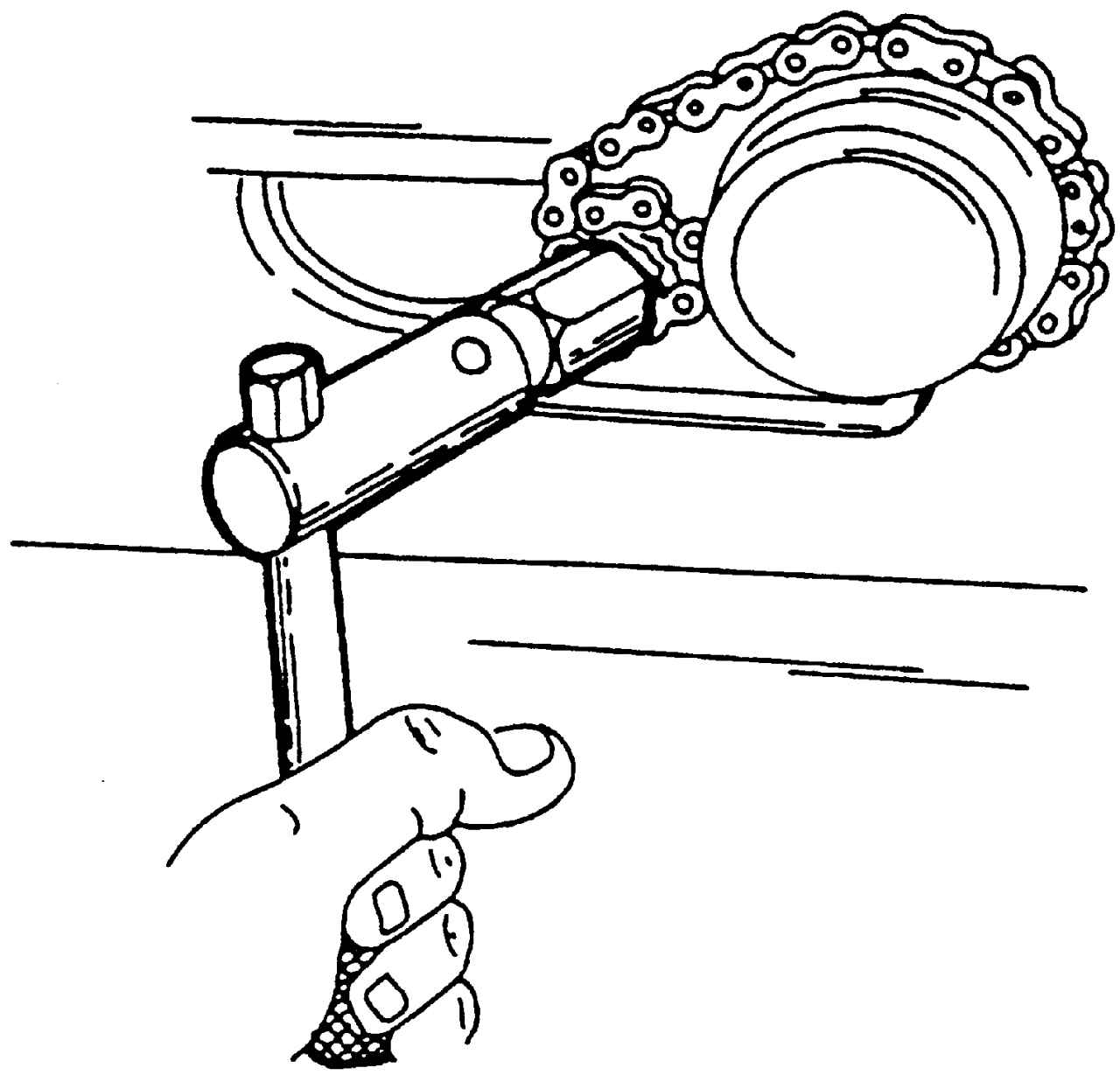

Рис. 174. Специальный ключ для снятия масляного фильтра

- при помощи специального ключа (рис. 174) отверните фильтр;

- снимите корпус 8 и извлеките из него фильтрующий элемент 7 (см. рис. 173);

- промойте бензином внутреннюю поверхность корпуса фильтра;

- вложите новое уплотнительное кольцо 9 в желобок основания фильтра и установите корпус фильтра со вставленным фильтрующим элементом 7 и заверните корпус масляного фильтра;

- заверните болт 10 в нижней поверхности корпуса фильтра с новым уплотнительным кольцом и затяните моментом 15 Н·м;

- если снимали только масляный фильтр, то долейте минимум 0,5 л моторного масла;

- если требуется заменить еще и моторное масло, то общее количество заливаемого масла должно составлять 5,5 л;

- после запуска двигателя проверьте уровень масла и при необходимости долейте масло в двигатель;

- запустите двигатель и через некоторое время проверьте уровень масла (при необходимости долейте) и нет ли подтеков масла;

- если снималась двойная прокладка 5 (см. рис. 173) (перед снятием запомните ее расположение), то прокладку всегда следует заменять на новую;

- болты крепления основания фильтра затягиваются моментом 25 Н·м.

Масляный фильтр следует заменять либо в соответствии с рекомендациями, приведенными в руководстве по эксплуатации автомобиля, либо при каждом проведении работ по ремонту и обслуживанию двигателя. При снятии фильтра используйте специальный ключ для снятия масляного фильтра (см. рис. 174) или пробейте сбоку отверткой корпус фильтра и, действуя ею как рычагом, отверните фильтр (фильтр все равно должен быть заменен на новый).

Рис. 166. Система смазки 2,0-литрового двигателя: 1 — прокладка, замените на новую; 2 — крышка маслоналивной горловины; 3 — щуп для проверки уровня масла; 4 — направляющая трубка щупа для проверки уровня масла; 5 — переключатель давления масла на 25 кПа; 6 — переключатель давления масла на 180 кПа; 7 — обратный клапан, 5 Н·м; 8 — заглушки; 9 — гайка, 25 Н·м; 10 — основание масляного фильтра; 11 — O-образное уплотнительное кольцо, всегда на замену; 12 — масляный радиатор; 13 — масляный фильтр; 14 — шестерня масляного насоса; 15 — крышка масляного насоса с редукционным клапаном; 16 — болт, 10 Н·м; 17 — болт, 20 Н·м; 18 — болт крепления масляного картера; 19 — уплотнительное кольцо, замените; 20 — пробка отверстия для слива масла; 21 — масляный поддон; 22 — прокладка, замените на новую; 23 — маслоприемник; 24 — масляный направляющий щиток; 25 — прокладка, замените на новую

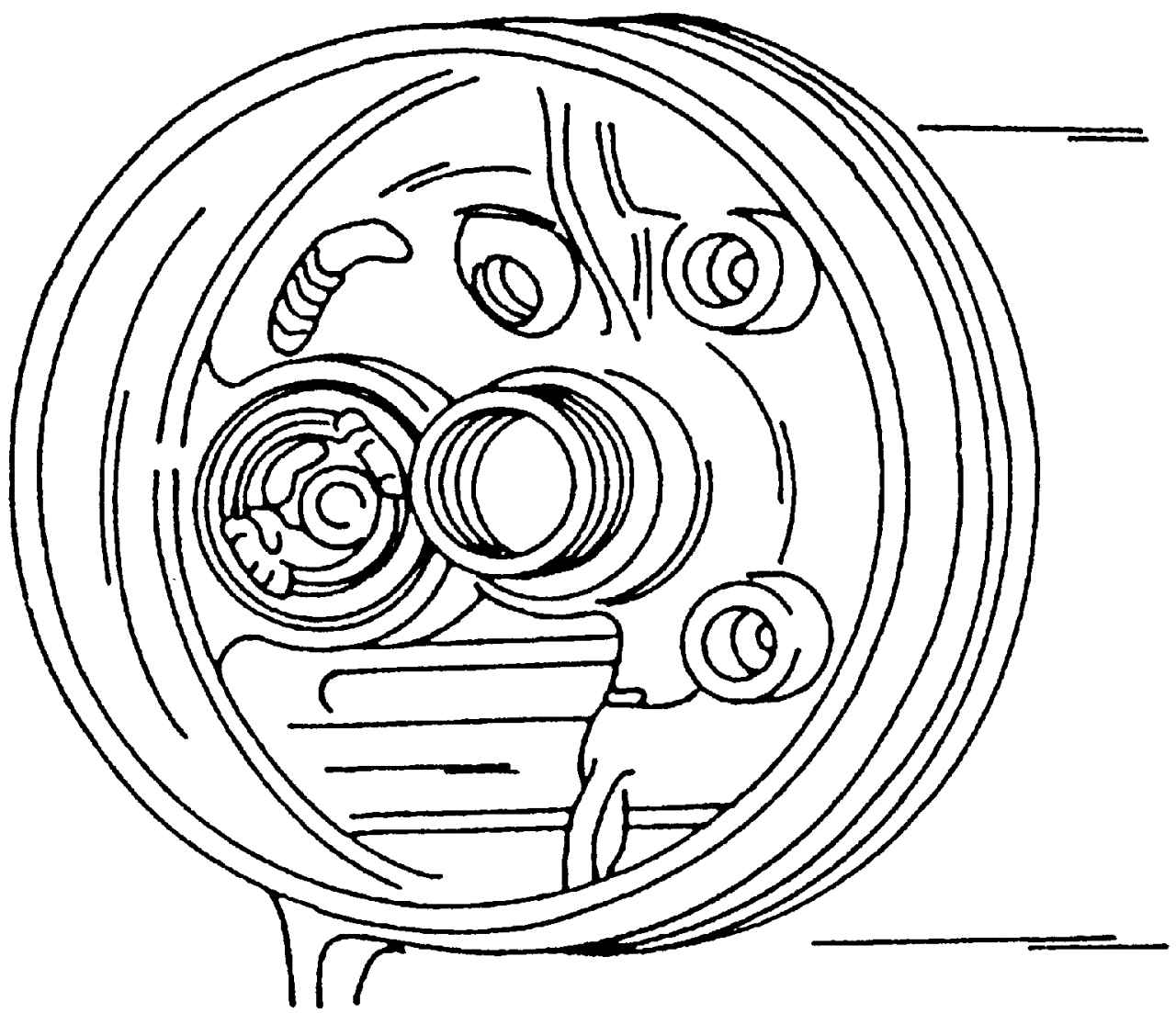

Рис. 175. Вид основания фильтра с внутренней стороны. Защитный клапан расположен на левой стороне

Если с двигателя снимается основание 10 (см. рис. 166) фильтра, то при сборке следует установить новое уплотнительное кольцо и затянуть гайку 9 основания фильтра моментом 25 Н·м. Не наносите на уплотнительное кольцо никакой смазки. Вид основания фильтра с внутренней стороны представлен на рис. 175.

Рекомендации по установке масляного фильтра написаны на наклейке на корпусе фильтра. Всегда устанавливайте на фильтр новое резиновое уплотнительное кольцо, которое должно быть смазано моторным маслом по периметру. Заверните новый масляный фильтр от руки, не используя никакого инструмента для его затяжки. В заключение проверьте уровень масла и при необходимости долейте масло в двигатель.
