4.2.2. Ремонт масляного насоса

Рис. 166. Система смазки 2,0-литрового двигателя: 1 — прокладка, замените на новую; 2 — крышка маслоналивной горловины; 3 — щуп для проверки уровня масла; 4 — направляющая трубка щупа для проверки уровня масла; 5 — переключатель давления масла на 25 кПа; 6 — переключатель давления масла на 180 кПа; 7 — обратный клапан, 5 Н·м; 8 — заглушки; 9 — гайка, 25 Н·м; 10 — основание масляного фильтра; 11 — O-образное уплотнительное кольцо, всегда на замену; 12 — масляный радиатор; 13 — масляный фильтр; 14 — шестерня масляного насоса; 15 — крышка масляного насоса с редукционным клапаном; 16 — болт, 10 Н·м; 17 — болт, 20 Н·м; 18 — болт крепления масляного картера; 19 — уплотнительное кольцо, замените; 20 — пробка отверстия для слива масла; 21 — масляный поддон; 22 — прокладка, замените на новую; 23 — маслоприемник; 24 — масляный направляющий щиток; 25 — прокладка, замените на новую

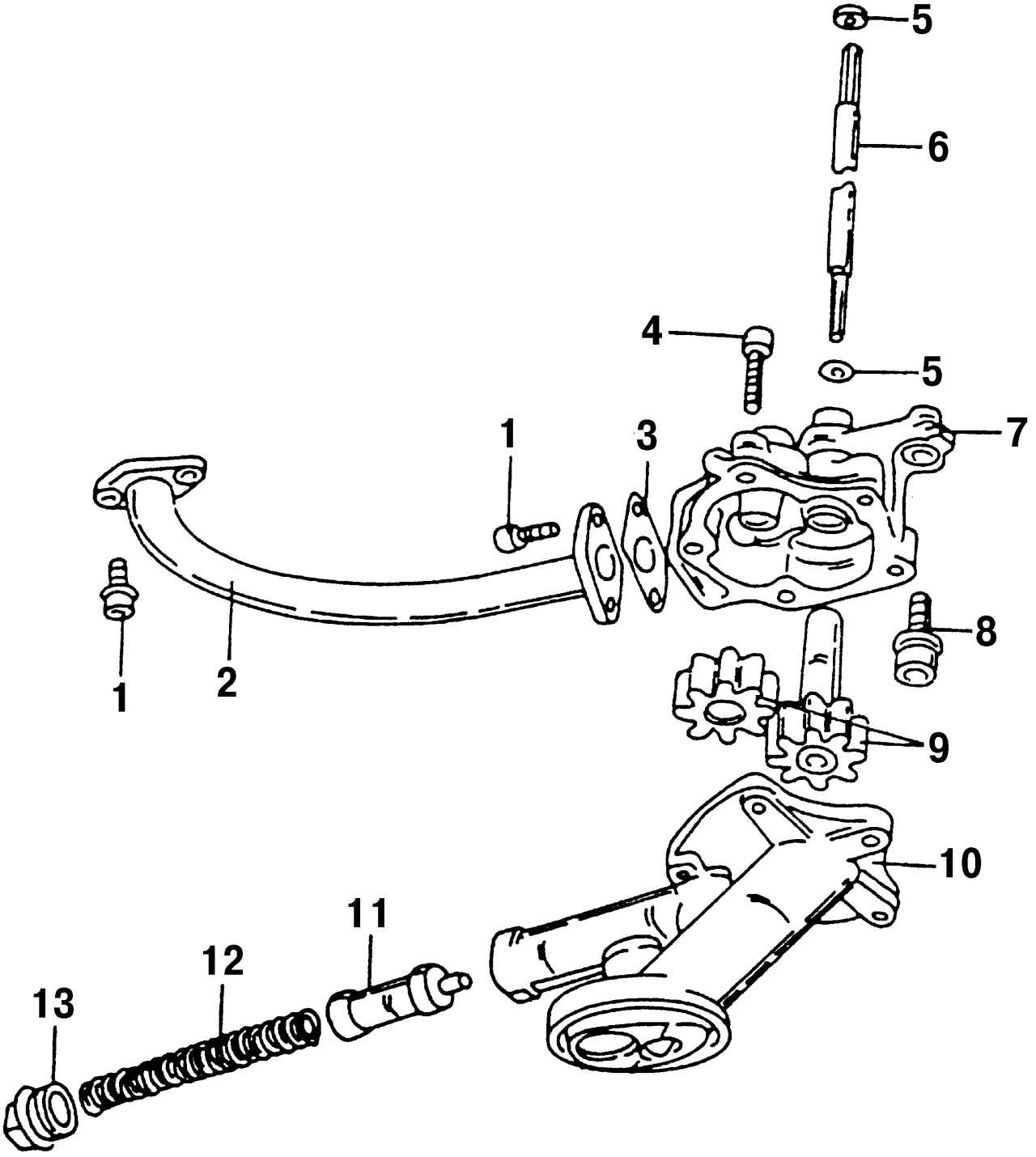

Рис. 170. Масляный насос в разобранном состоянии (VR6): 1 — болт, всегда на замену; 2 — патрубок маслоприемника; 3 — прокладка, всегда на замену; 4 — болт, 10 Н·м; 5 — O-образное уплотнительное кольцо, всегда на замену; 6 — приводной вал насоса; 7 — корпус масляного насоса; 8 — болт с внутренним шестигранником, 25 Н·м; 9 — шестерни масляного насоса; 10 — крышка масляного насоса с редукционным клапаном; 11 — заслонка редукционного клапана; 12 — пружина; 13 — завинчивающаяся заглушка редукционного клапана, 40 Н·м

При поломке масляный насос в большинстве случаев заменяют на новый. Однако его можно разобрать, чтобы проверить и определить, насколько изношены его детали. Так как давление масла в масляном насосе создается за счет вращения сцепленных между собой зубчатых колес, то в большинстве случаев можно починить насос, заменив эти зубчатые колеса, при условии, что не поврежден корпус самого насоса. В крышке насоса расположен редукционный клапан, который может быть причиной неисправности. Для разборки насоса, в зависимости от типа двигателя, руководствуйтесь либо рис. 166 (двигатель 2,0 л), либо рис. 170 (двигатель VR6).

Разборку масляного насоса проводите в следующем порядке:

- отверните болты крепления из нижней и верхней части корпуса насоса и снимите крышку насоса с корпуса насоса. На 2,0-литровом двигателе выньте из крышки насоса два коротких болта;

- отверните два болта 1 (см. рис. 170) крепления и снимите маслоприемник вместе с прокладкой 3 с корпуса 7 масляного насоса двигателя VR6. На 2,0-литровом двигателе используется O-образное уплотнительное кольцо 11 (см. рис. 166). Прокладку или O-образное уплотнительное кольцо следует заменить на новое;

- отверните болты крепления и снимите крышку насоса 10 (см. рис. 170) с редукционным клапаном с корпуса 7;

- выньте из корпуса насоса зубчатое колесо с валом и зубчатое колесо без вала 9;

- вытащите приводной вал 6 масляного насоса. Приводной вал имеет два O-образных уплотнительных кольца 5 (только для двигателя VR6), которые всегда следует заменять на новые.

После разборки все детали промойте моющими средствами, продуйте сжатым воздухом и выполните следующее:

- проверьте рабочие поверхности корпуса масляного насоса. В случае износа гнезд в местах расположения подшипников — корпус насоса следует заменить, иначе возможно снижение давления масла;

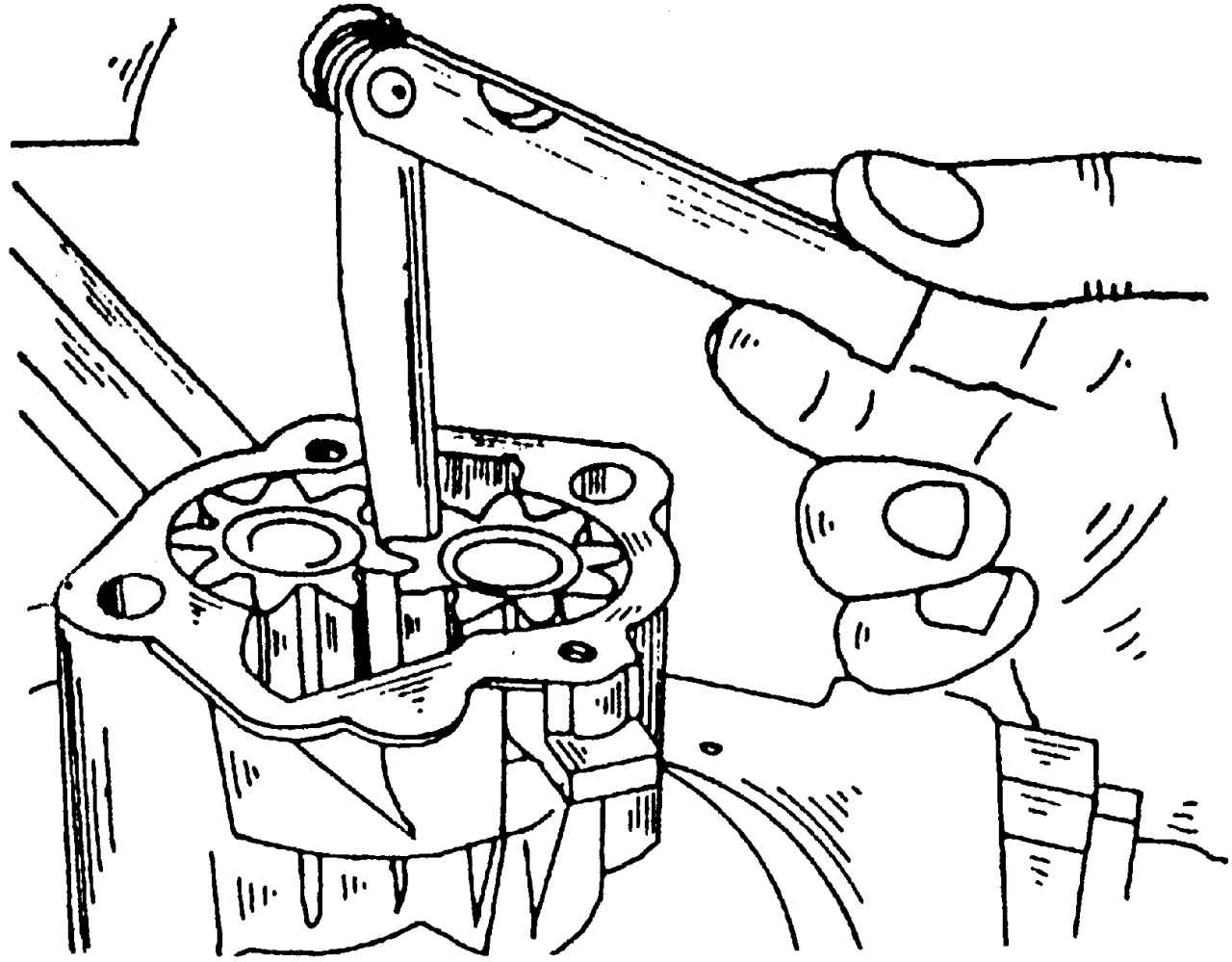

Рис. 171. Замер бокового зазора между зубьями шестерен масляного насоса

- замерьте с помощью щупа (рис. 171) боковой зазор шестерен масляного насоса, который должен быть 0,05—0,20 мм. В случае его превышения замените шестерни или весь насос;

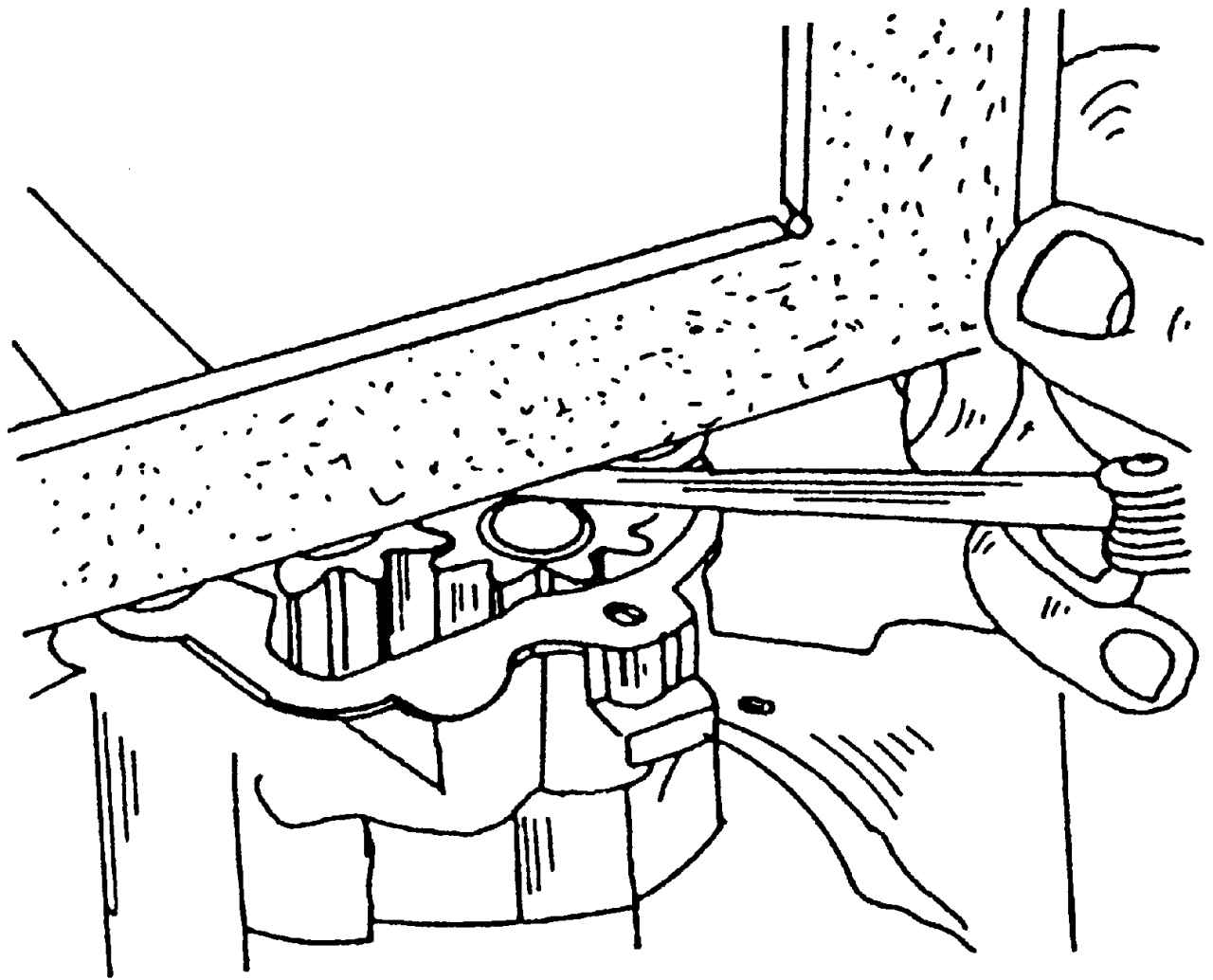

Рис. 172. Замер осевых зазоров шестерен масляного насоса

- стальным уголком или стальной линейкой (рис. 172) измерьте максимальный осевой зазор зубчатых шестерен, который должен быть в пределах 0,06—0,10 мм (для двигателя VR6) или 0,05—0,15 мм (для двигателя 2,0 л). Для измерения осевого зазора положите на верхнюю поверхность корпуса масляного насоса стальной уголок или стальную линейку и при помощи щупа измерьте расстояние между линейкой и торцевой поверхности зубчатых колес;

- на корпусе масляного насоса 2,0-литрового двигателя проверьте люфт вала ведущей шестеренки. Если он есть, то лучше всего заменить корпус насоса;

Примечание Зубчатые шестерни всегда заменяйте в паре при обнаружении их повреждения или износа зубьев. Как правило, следы износа на боковой поверхности зубьев выглядят как отполированная блестящая поверхность.

- зажмите крышку насоса (для двигателя VR6) в тисках и выверните заглушку 13 (см. рис. 170) редукционного клапана. Выньте пружину 12 и заслонку 11 клапана (конец цапфы заслонки сидит внутри и при сборке обратите на это внимание);

- проверьте клапан и пружину. Давление, при котором должен открываться клапан, составляет (550±20) кПа;

При сборке масляного насоса следите, чтобы поверхности соприкосновения частей корпуса насоса были чистыми. Перед сборкой смажьте все части маслом.

На двигатель VR6 вставьте снизу болты 8 (см. рис. 170) крепления корпуса масляного насоса, заверните их и затяните моментом 25 Н·м, а вставленные сверху болты 4 — моментом 10 Н·м.

На 2,0-литровом двигателе болты крепления 17 (см. рис. 166) затяните моментом 20 Н·м.

Примечание Прежде чем установить насос, убедитесь, что шестерни вращаются легко, без заеданий.

Замените и смажьте моторным маслом оба O-образных уплотнительных кольца 5 (см. рис. 170) приводного вала насоса прежде, чем вставите вал в шестерню (двигатель VR6).

Установите новую прокладку на отверстие фланца корпуса насоса, установите на корпус насоса 7 маслоприемник 2 вместе с прокладкой 3, заверните новые болты 1 крепления и затяните их моментом 10 Н·м.

Фланец маслоприемника, который крепится к картеру, покройте при сборке герметиком AMV 188 001 02 (двигатель VR6). Смажьте моторным маслом заслонку 11 редукционного клапана и вставьте цапфой в отверстие крышки насоса. Установите пружину 12 и заверните заглушку 13.

Закрепите насос в тисках и затяните заглушку моментом 40 Н·м (двигатель VR6).
