7.2.6. Снятие и установка стартера (автомобили с двигателем 1,6 л FSI, автоматическая коробка передач)

Отсоедините АКБ.

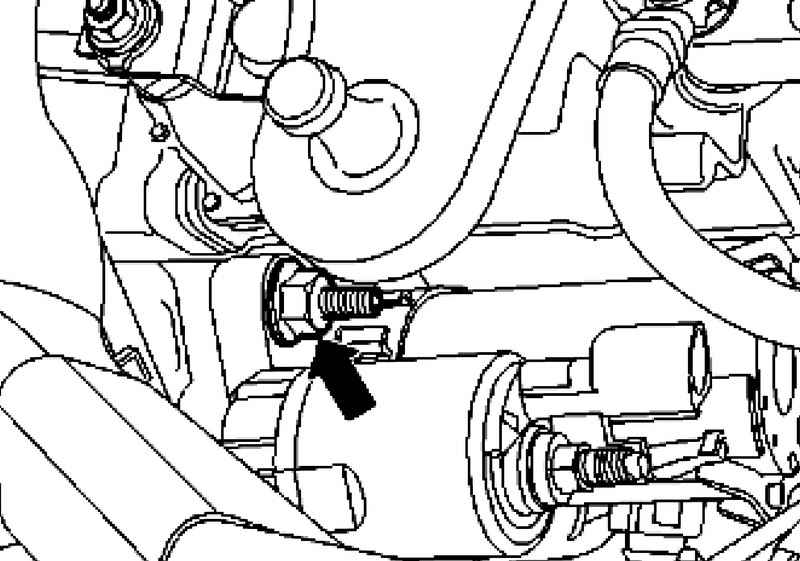

Рис. 7.27. Защитный колпачок тягового реле

Сдвиньте защитный колпачок в направлении стрелки с тягового реле (рис. 7.27).

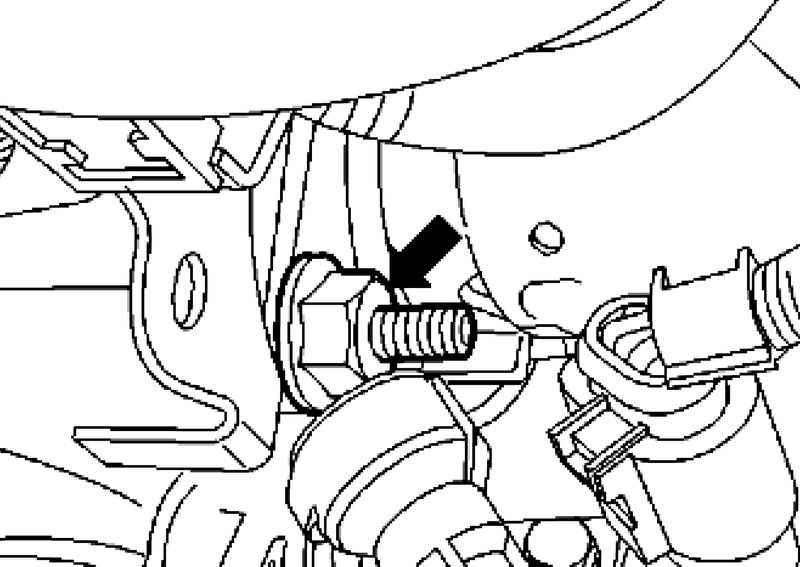

Рис. 7.28. Штекерное соединение клеммы 50

Открутите плюсовой кабель 1 и отсоедините штекерное соединение клеммы 50 2 (рис. 7.28).

Снимите шумоизоляцию.

Открутите крепежную гайку 1 от нижнего крепежного болта стартера.

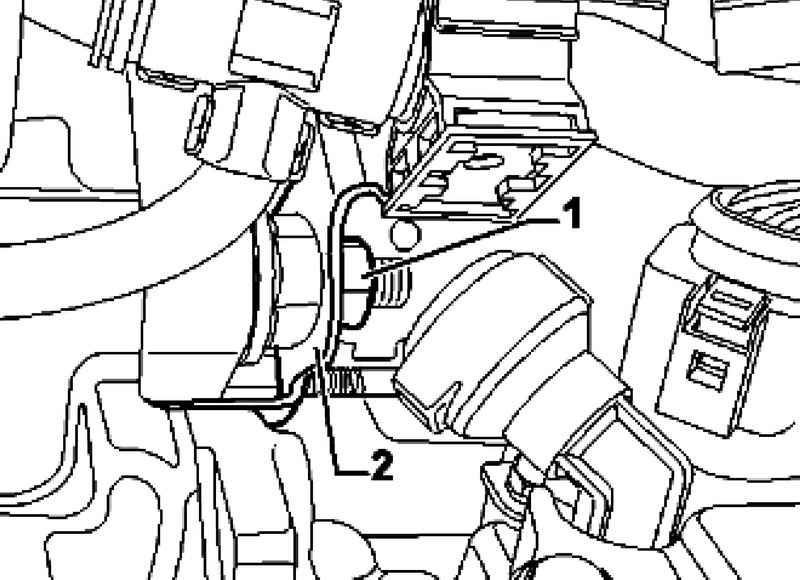

Рис. 7.29. Крепежный болт и держатель проводов

Снимите держатель проводов 2 (рис. 7.29).

Рис. 7.30. Нижний крепежный болт стартера

Выкрутите нижний крепежный болт стартера (рис. 7.30).

Рис. 7.31. Верхний крепежный болт стартера

Выкрутите верхний крепежный болт стартера (рис. 7.31).

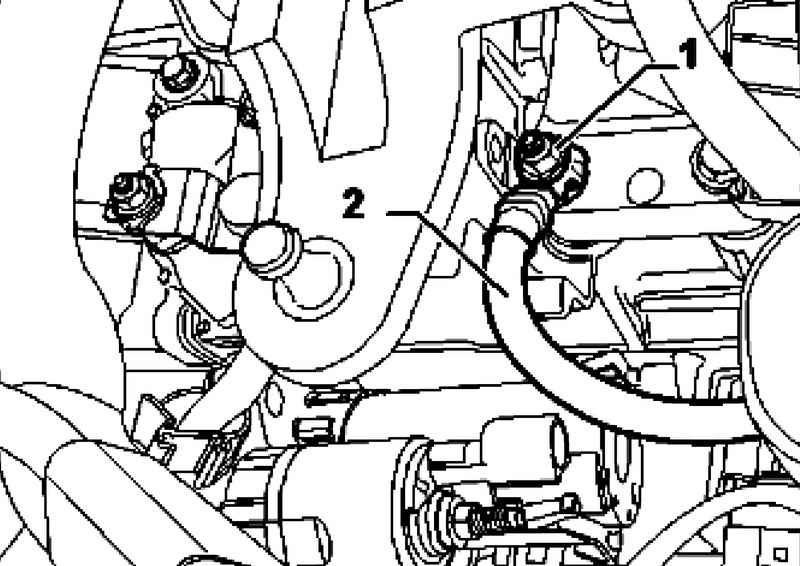

Рис. 7.32. Провод массы

Открутите крепежную гайку провода массы 1 и отложить провод массы 1 в сторону (рис. 7.32).

Извлеките стартер из моторного отсека, подняв его вверх.

Установка осуществляется соответственно в обратной последовательности, при этом необходимо учитывать следующее.

Затяните резьбовые соединения с предписанными моментами затяжки.
