7.2.4. Снятие и установка шкива поликлинового ремня с механизмом свободного хода, производитель Bosch

Демонтируйте трехфазный генератор.

Зажмите генератор в точках крепления в тисках.

Снимите защитный колпак со шкива поликлинового ремня с механизмом свободного хода.

Установите адаптер с помощью накидного ключа 17 на шкив поликлинового ремня с механизмом свободного хода генератора.

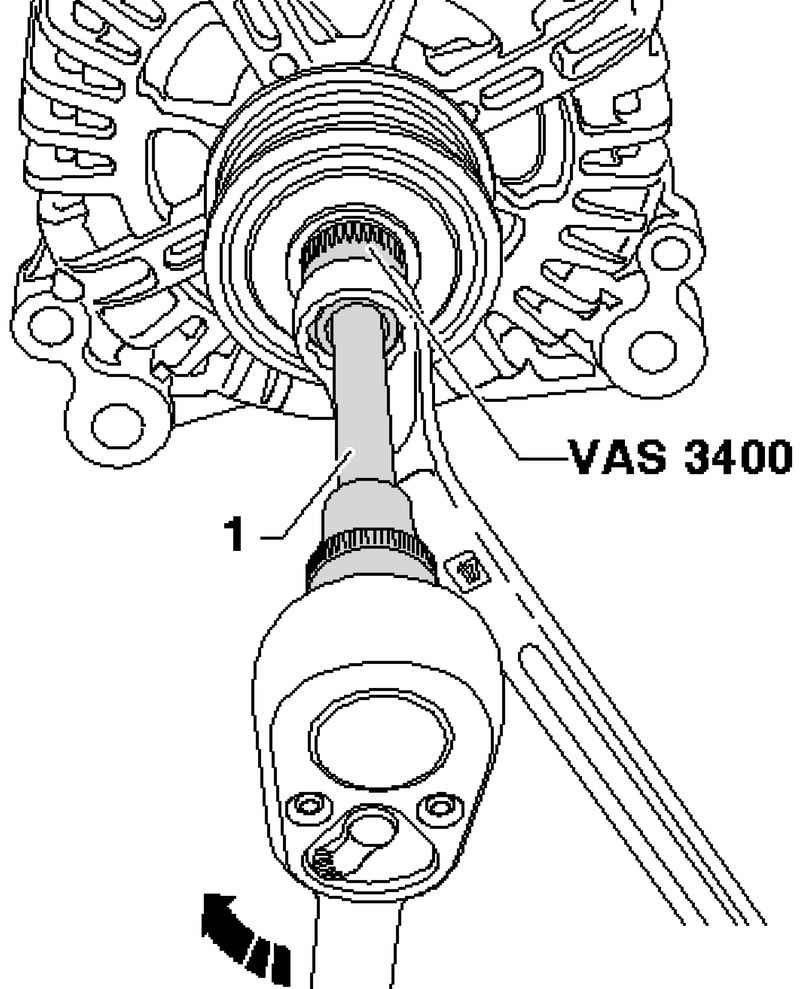

Рис. 7.22. Установка насадки на вал генератора

Вставьте насадку для адаптера М10 1 в вал генератора (рис. 7.22).

Ослабьте резьбовое соединение, поворачивая динамометрический ключ с насадкой вправо, и удерживая накидной ключ в зафиксированном положении.

Удерживайте шкив с механизмом свободного хода рукой и проверните приводной вал генератора до тех пор, пока не сможете снять шкив.

Монтаж осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

Сначала приверните шкив поликлинового ремня с механизмом свободного хода от руку до упора к приводному валу генератора.

Динамометрический ключ необходимо использовать для монтажа шкива поликлинового ремня с механизмом свободного хода следующим образом

Разблокируйте торцевую насадку 1 и снимите ее с рукоятки 2.

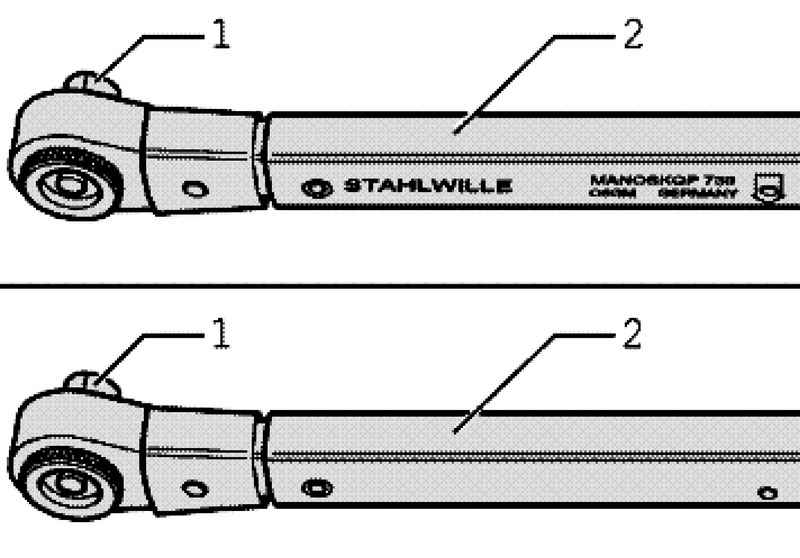

Рис. 7.23. Торцевая насадка

Поверните рукоятку 2 динамометрического ключа на 180° и снова установите торцевую насадку (рис. 7.23).

Установите левостороннее направление вращения торцевой насадки на динамометрическом ключе.

Вставьте насадку для адаптера М10 1 в вал генератора.

Придерживайте адаптер с помощью накидного ключа 17.

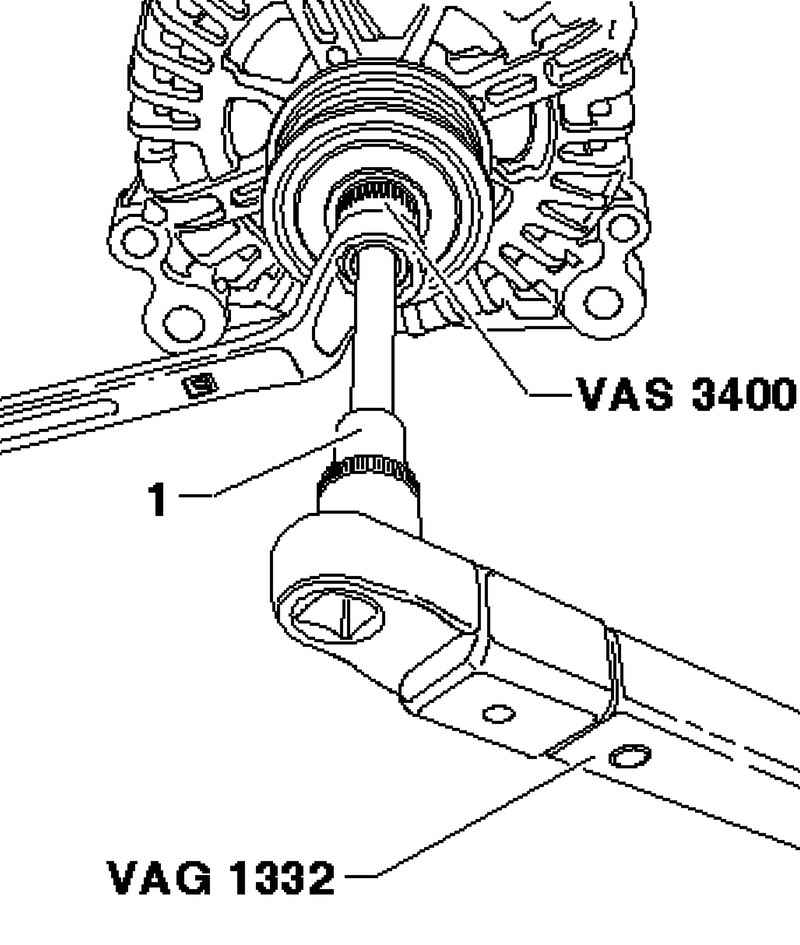

Рис. 7.24. Затягивание шкива поликлинового ремня

Затяните шкив поликлинового ремня с механизмом свободного хода вращением приводного вала генератора с помощью динамометрического ключа влево (рис. 7.24).

Затяните соединения с предписанными моментами затяжки.
