2.19.2. Система рециркуляции ОГ

ПРИМЕЧАНИЕ

Управление системой рециркуляции ОГ осуществляется блоком управления системы непосредственного впрыска дизельного топлива с помощью клапана рециркуляции ОГ (электропневматический) к клапану системы рециркуляции ОГ (механический).

Механический клапан рециркуляции ОГ с толкателем конусной формы делает возможным различные степени открытия при различных ходах клапана.

Положение клапана изменяется с помощью системы управления.

Самостопорящиеся гайки необходимо заменять.

Буквенные обозначения двигателя BKP, BMA, BVE и BWV

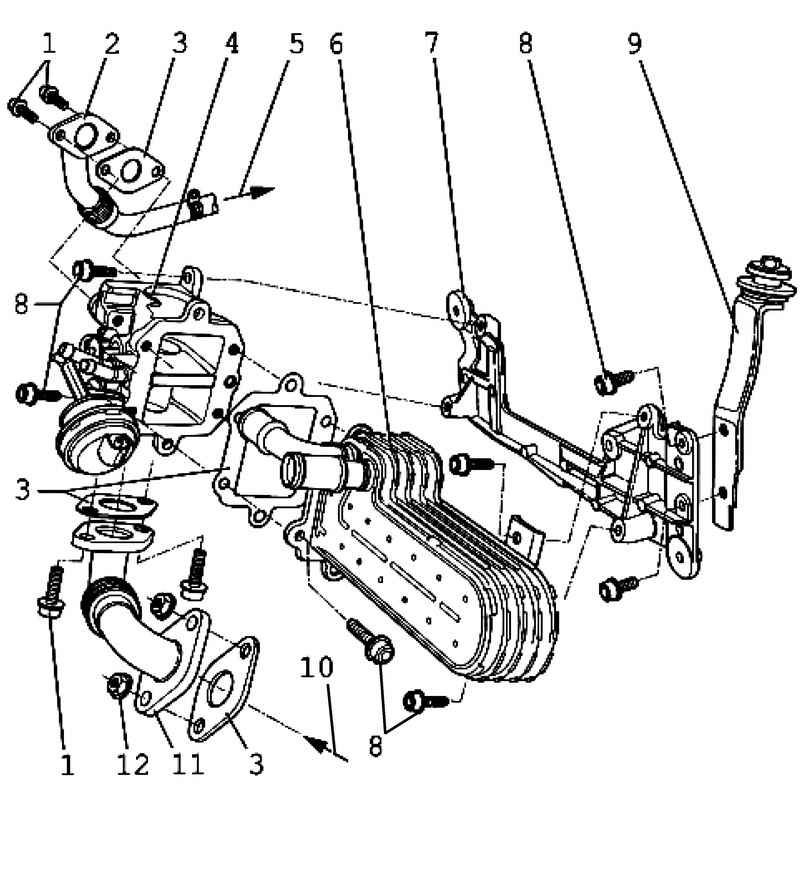

Рис. 2.374. Компоненты системы рециркуляции ОГ: 1 – болт 22 Н·м; 2 – соединительная трубка; 3 – уплотнение; 4 – байпасная крышка; 5 – к клапану системы рециркуляции ог (механическому); 6 – радиатор; 7 – кронштейн; 8 – болт 10 Н·м; 9 – кронштейн; 10 – от выпускного коллектора; 11 – соединительная трубка; 12 – болт 25 Н·м

Компоненты системы рециркуляции ОГ представлены на рис. 2.374.

План подключения вакуумных шлангов

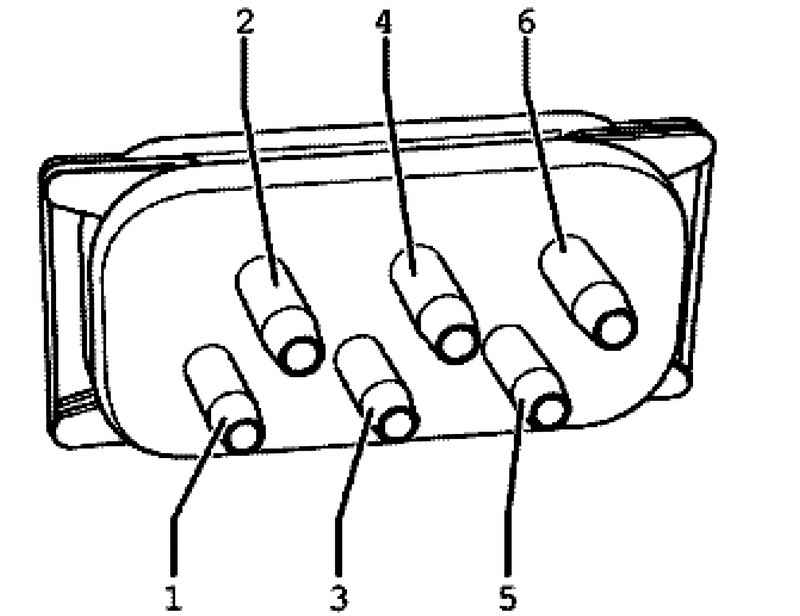

Рис. 2.375. Расположение штекеров на блоке электромагнитных клапанов: 1 – вакуумный вывод (на обратном клапане усилителя тормозов); 2 – клапан системы рециркуляции ОГ (электропневматический); 3 – байпасная крышка; 4 – воздушный фильтр; 5 – вакуум-ресивер; 6 – анероидная коробка на турбонагнетателе
