2.19.3. Проверка свечей накаливания

Признаки керамических свечей накаливания

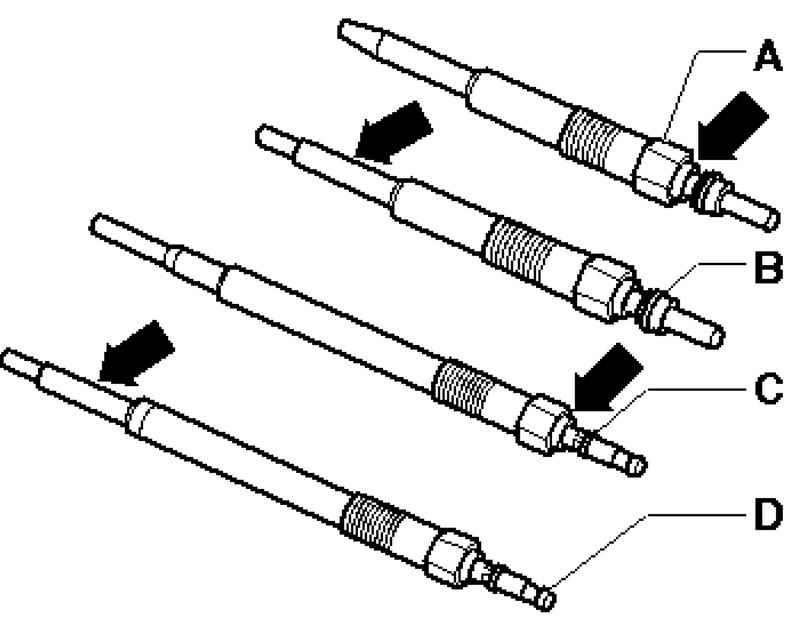

Рис. 2.376. Внешние признаки керамических свечей накаливания

ВНИМАНИЕ

Керамические свечи накаливания очень восприимчивы к изгибам и ударам. По этой причине свечи, упавшие с высоты более примерно 2 см, ни в коем случае нельзя использовать вновь, даже если они не имеют внешних повреждений.

Автомобили с головкой блока цилиндров (2 клапана на цилиндр)

А – металлическая свеча накаливания с цветной маркировкой.

В – керамическая свеча накаливания с опорной трубкой, без цветной маркировки.

Автомобили с головкой блока цилиндров (4 клапана на цилиндр)

С – металлическая свеча накаливания с цветной маркировкой.

D – керамическая свеча накаливания с опорной трубкой, без цветной маркировки.
