2.18.3. Снятие и установка насос-форсунки

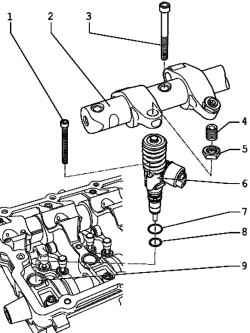

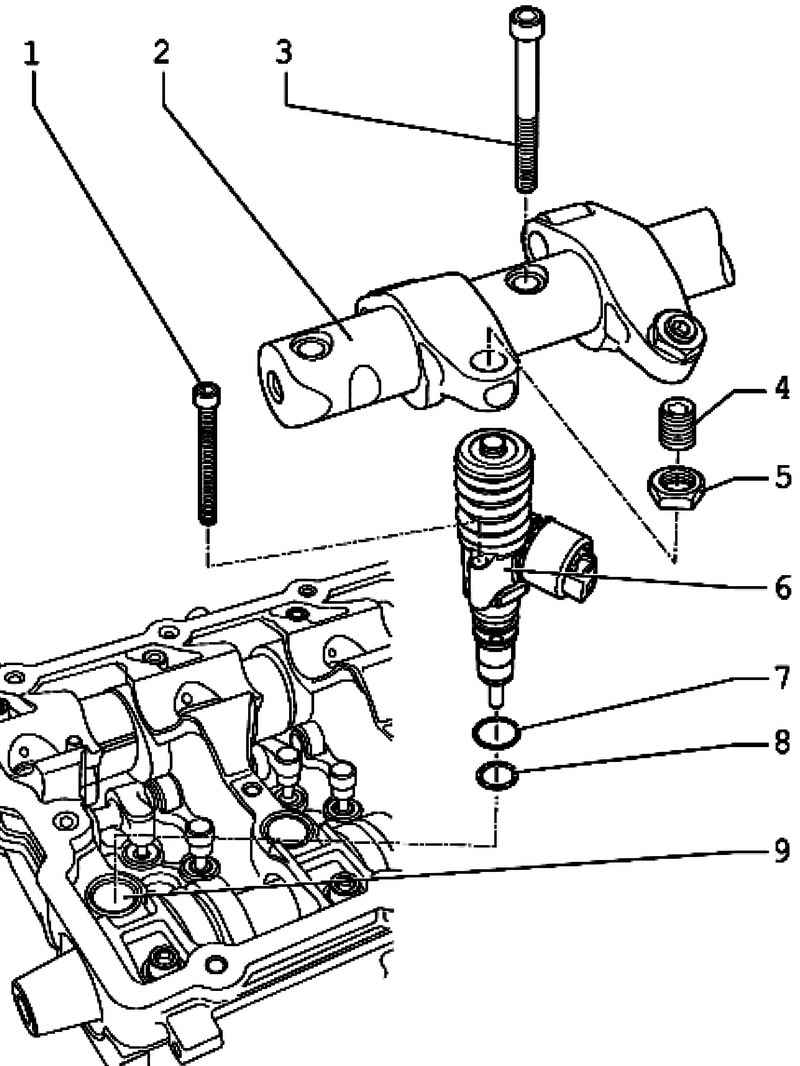

Рис. 2.363. Компоненты насос-форсунки: 1 – болт 3 Н·м + 90 ° (1/ 4об.) + 180° (1/2 об.); 2 – ось роликовых рычагов; 3 – болт 20 Н·м + доверните на 1/ 4об. (90°); 4 – регулировочный винт; 5 – контргайка; 6 – насос-форсунка; 7 – уплотнительное кольцо круглого сечения; 8 – уплотнительное кольцо круглого сечения; 9 – головка блока цилиндров

Снимите верхнюю часть крышки зубчатого ремня и крышку головки блока цилиндров.

Открутите контргайки регулировочных винтов а и выкрутите регулировочные винты настолько, пока соответствующее коромысло не ляжет на пружину толкателя насос-форсунки.

Рис. 2.316. Контргайки регулировочных винтов

Открутите крепежные болты 5–1 оси роликовых рычагов от внешних к внутренним с помощью насадки и снимите ось роликовых рычагов (рис. 2.316).

Снимите кабельное соединение насос-форсунок и свечей накаливания.

Открутите крепежные болты В насос-форсунок с помощью насадки и извлеките болты.

Извлеките болт с шаровой головкой из насос-форсунки.

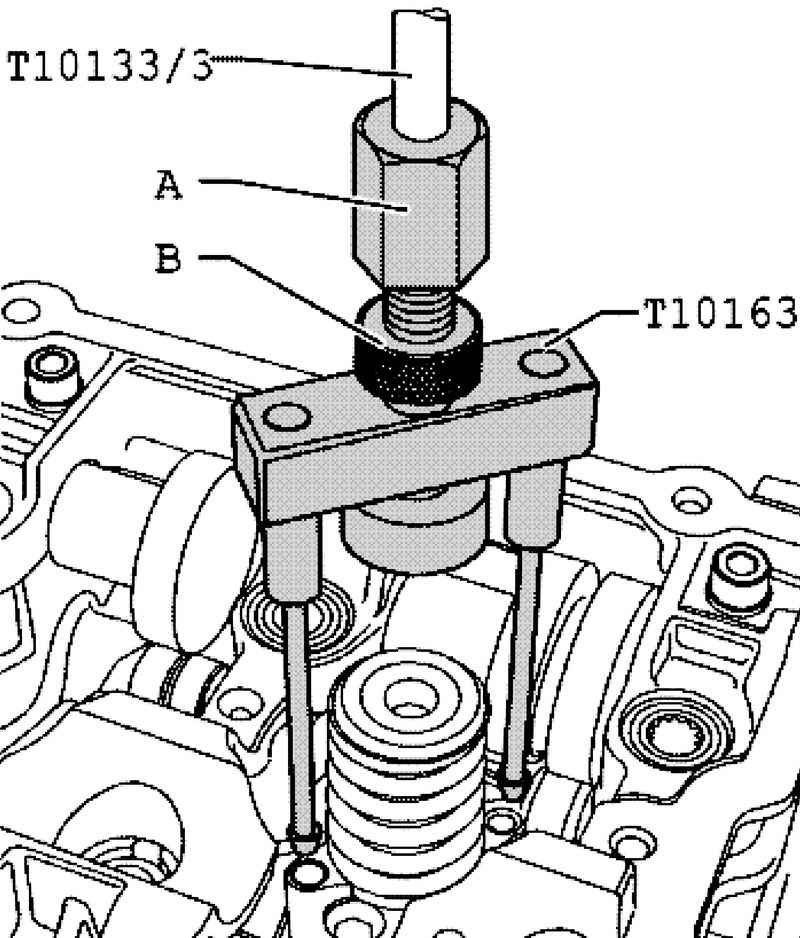

Рис. 2.364. Установка съемника в болтовое отверстие насос-форсунки

Установите съемник в болтовые отверстия насос-форсунки (рис. 2.364).

Легко вращайте ось А по направлению от насос-форсунки. Закрутите контргайку В от руки.

Постукивая, извлеките насос-форсунку с помощью колотушки вверх из гнезда на головке блока цилиндров.

ПРИМЕЧАНИЕ Ранее использовавшиеся насос-форсунки местами не меняйте.

Винты крепления насос-форсунок должны быть заменены в любом случае.

ВНИМАНИЕ При любых работах, связанных с регулировкой насос-форсунки с помощью регулировочного винта, необходимо заменять регулировочный винт в коромысле и винт с шаровой головкой насос-форсунки, иначе произойдет повышенных износ этих деталей.

Перед установкой насос-форсунки проверьте правильность посадки новых уплотнительных колец.

ПРИМЕЧАНИЕ Новые насос-форсунки поставляются в комплекте с уплотнительными кольцами круглого сечения. При установке старой насос-форсунки уплотнительные кольца необходимо заменяйте. Уплотнительные кольца не должны быть перекручены. Смажьте маслом уплотнительные кольца и стержень насос-форсунки. Проверьте седло под насос-форсунку в ГБЦ на отсутствие загрязнений (например, стружки, сажи и т.п.), при необходимости очистите сжатым воздухом.

Очень осторожно вставьте насос-форсунку в седло на ГБЦ.

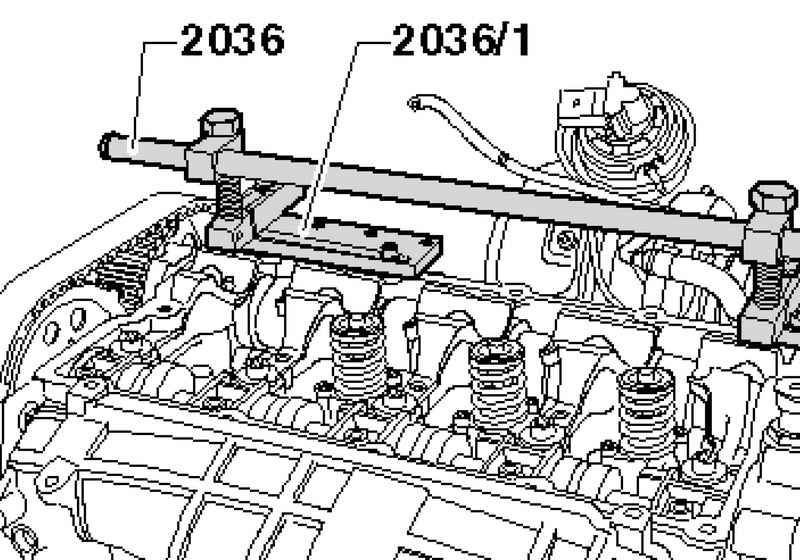

Рис. 2.365. Установка монтажного приспособления

Установите монтажное приспособление с 2036/ 1, как показано на рисунке 2.365, на несущую раму ГБЦ.

ВНИМАНИЕ Если насос-форсунка будет перетянута винтами крепления, существует опасность ее перекоса. В результате может возникнуть ухудшение ходовых качеств и проблемы с запуском двигателя. Поэтому насос-форсунку следует вначала вдавить в седло и только затем прикручивать.

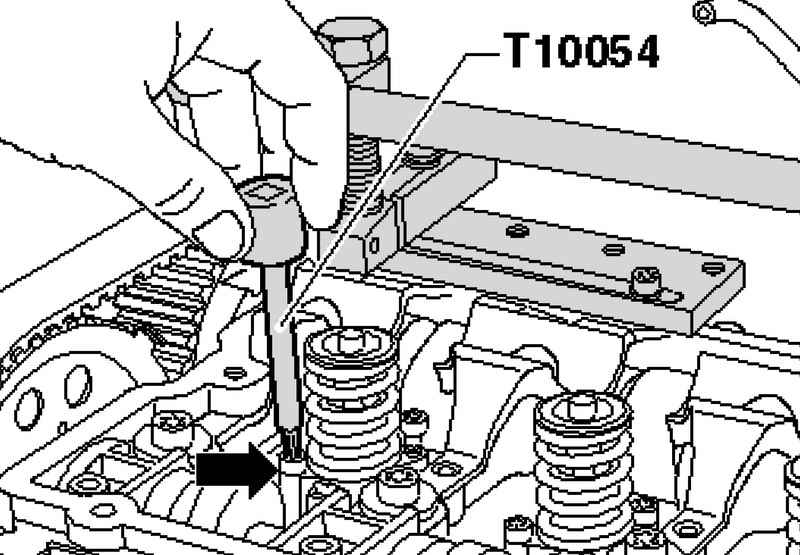

Рис. 2.366. Установка крепежного винта

Вставьте новые крепежные винты и закрутите их от руки без приложения силы, до упора (рис. 2.366).

Вставьте съемник клапана с оправкой.

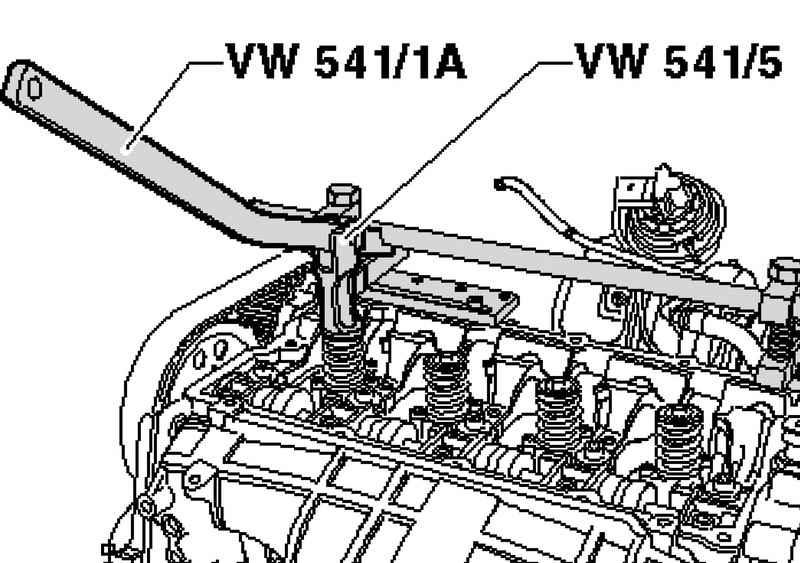

Рис. 2.367. Установка насос-форсунки

Вдавите насос-форсунку при помощи съемника клапана в ее седло и удерживайте в этом состоянии (рис. 2.367).

Закрутите крепежные винты насос-форсунки от руки без приложения силы при помощи вставки до упора.

Подтяните новые крепежные винты следующим образом:

– этап 1 – 3 Н·м;

– этап II – 90° (1/4 об.);

– этап III – 180° (1/2 об.).

ПРИМЕЧАНИЕ Замените регулировочные винты А и болт с шаровой головкой насос-форсунки.

Установите ось роликовых рычагов и подтяните новые крепежные равномерно в последовательность 1–5 от руки (рис. 2.316).

Затем равномерно в аналогичной последовательности подтяните с 20 Н·м + доверните на 90° (1/4 оборота).

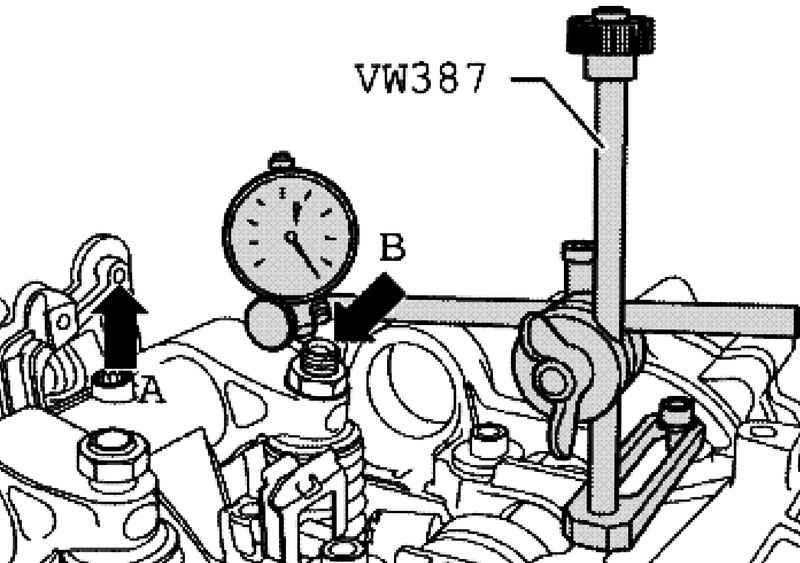

Рис. 2.368. Установка манометра на регулировочный винт насос-форсунки

Установите микрометр так, как показано на рисунке 2.368, на регулировочный винт насос-форсунки.

Вращайте коленчатый вал в направлении вращения вала двигателя пока ролик коромысла не окажется в высшей точке. Сторона ролика А находится в высшей точке. Индикатор B находится в низшей точке

Снимите микрометр.

Затем вкручивайте регулировочный винт в коромысло, пока не почувствуется ощутимое сопротивления (насос-форсунка закручена до упора).

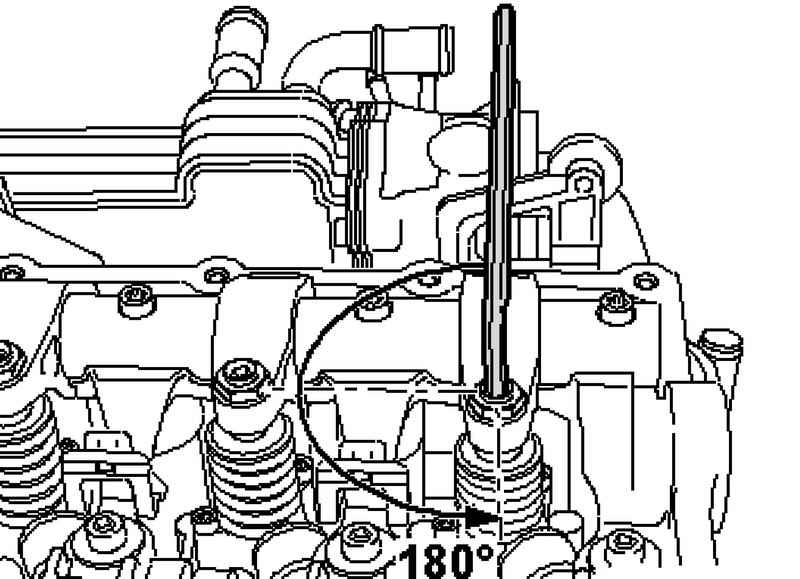

Рис. 2.369. Отворачивание регулировочного винта

Отверните регулировочный винт из положения «закручена до упора» на 180° (рис. 2.369).

Держите регулировочный винт в этой позиции и подтяните контргайку с моментом 30 Н·м.

Установите штекер насос-форсунки и установите крышку головки блока цилиндров и кожух зубчатого ремня.

Снимите насос-форсунку.

Осторожно снимите уплотнительные кольца круглого сечения с насос-форсунки с помощью „гибкого« инструмента.

Следите за тем, чтобы на месте посадки уплотнительных колец не появились заусенцы.

Тщательно очистите поверхности установки уплотнительных колец круглого сечения на насос-форсунке.

ПРИМЕЧАНИЕ При монтаже уплотнительных колец круглого сечения всегда используйте монтажную втулку. Иначе велика вероятность повреждения уплотнительных колец круглого сечения. Следите за сочетаемостью уплотнительных колец круглого сечения и пазов под них. Избегайте движения роликов при установке уплотнительных колец круглого сечения. Уплотнительные кольца круглого сечения не должны быть перекручены в гнезде насос-форсунки.

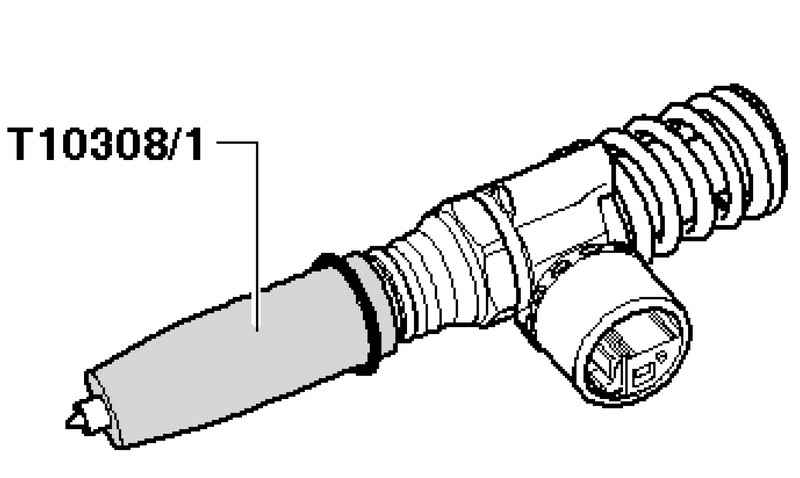

Рис. 2.370. Установка монтажной втулки в насос-форсунку

Вставьте монтажную втулку до упора в насос-форсунку (рис. 2.370).

Вставьте верхнее, толстое уплотнительное кольцо круглого сечения в монтажную втулку и в гнездо насос-форсунки.

Удалите монтажную втулку.

Вставьте монтажную втулку до упора в насос-форсунку (рис. 2.370).

Вставьте нижнее уплотнительное кольцо с белой маркировкой в монтажную втулку и в гнездо насос-форсунки.

Удалите монтажную втулку.
