2.15.3. Проверка масляного радиатора на герметичность

Порядок проверки
Снимите шумоизоляционный экран.
Пережмите подающий и возвратный шланги от масляного радиатора шланговыми зажимими до O 25 мм.

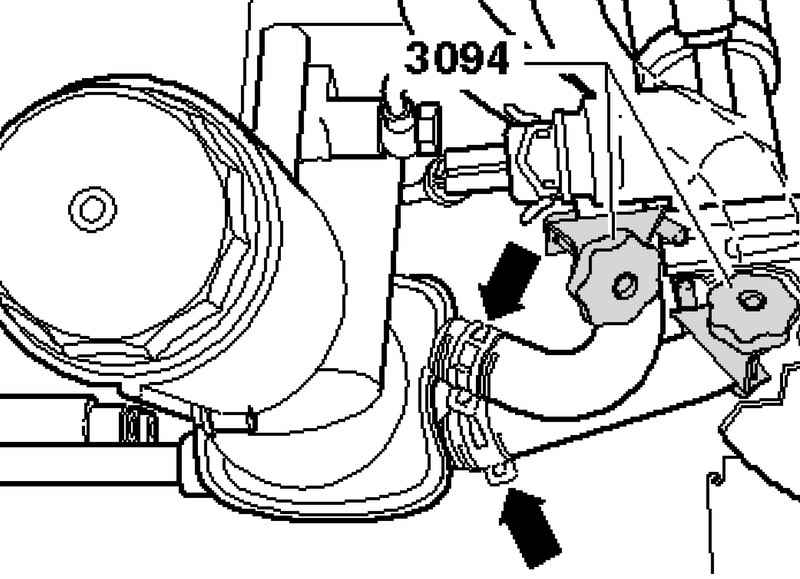

Хомуты шлангов системы охлаждения
Рис. 2.332. Хомуты шлангов системы охлаждения


Ослабьте хомуты с помощью клещей для пружинных хомутов (рис. 2.332).

ПРИМЕЧАНИЕ
Вытекающую ОЖ соберите в поддон.

Отсоедините водяные шланги от масляного радиатора.
Наденьте заглушку5 на задний соединительный патрубок 4 масляного радиатора.
Закрепите заглушку 2 на штуцере для удаления воздуха от расширительного бачка 1.
Закрепите водяной шланг 3 на масляном радиаторе и расширительном бачке.
Заполните расширительный бачок до отметки «Max».

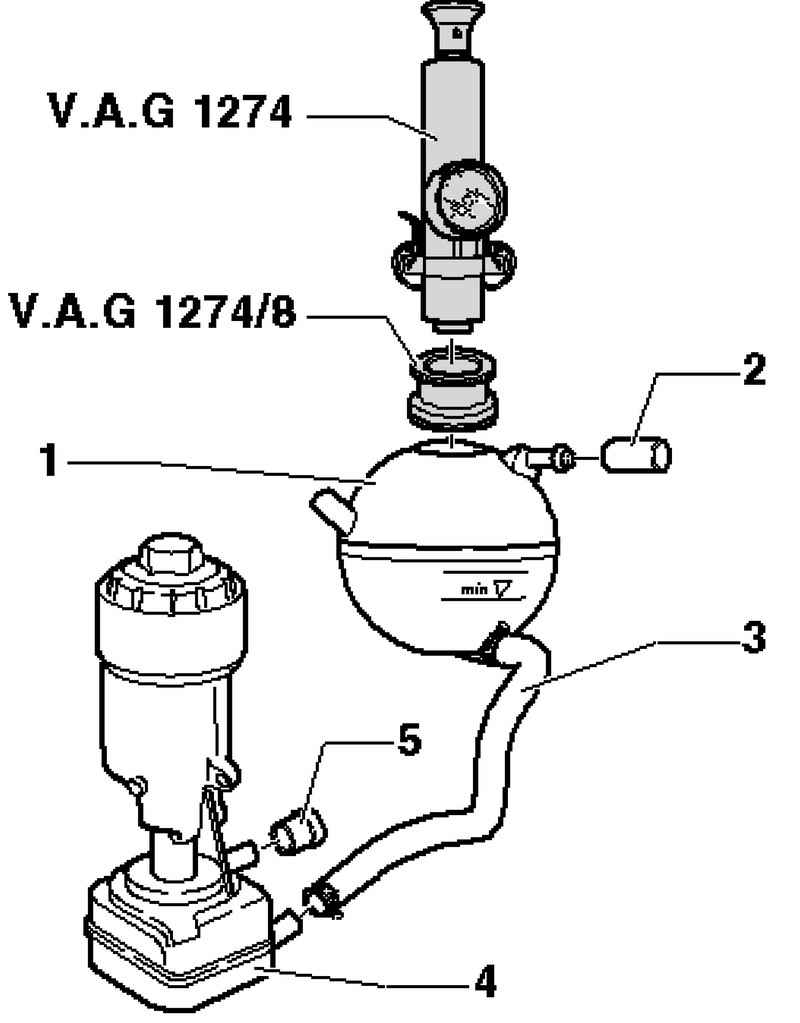

Установка тестера на расширительный бачок
Рис. 2.333. Установка тестера на расширительный бачок


Установите тестер системы охлаждения с адаптером для системы охлаждения на расширительный бачок (рис. 2.333).
С помощью ручного насоса тестера создайте избыточное давление приблизительно 1,6 бар.
Проследите за падением давления по манометру. Падение давления в течение 10 мин недопустимо.
Если давление снижается, замените масляный радиатор.
Установка осуществляется в обратной последовательности, с учетом следующего.
Проверьте уровень охлаждающей жидкости, при необходимости пополните.
