2.10.4. Проверка переключения впускного коллектора

Выполняйте проверку только, если недостаточен крутящий момент, т.е. если имеется недостаточная эластичность или недостаточное тяговое усилие.

Проверьте клапан последовательного переключения впускного коллектора с помощью тестера А в режиме «Gefuehrte Fehlersuche/Ведомый поиск неисправностей».

Если клапан переключения впускного коллектора исправен, выполните следующие проверки

Снимите крышку вакуумного привода.

Заведите двигатель и оставьте его работать на оборотах холостого хода. Вакуумный привод втянулся.

Помощник должен резко нажать на педаль акселератора. Проследите за вакуумным приводом переключения впускного коллектора он должен переключиться.

Если переключение не работает. как описано выше, проверьте герметичность вакуумной системы, включая вакуум-ресивер на впускном коллекторе.

Проверьте легкость хода механизма переключения. Для этого потянуть тягу привода от руки.

Проверьте правильность подключения вакуумных трубопроводов.

Проверьте вакуумные шланги на наличие пористости.

Отсоедините вакуумный шланг к вакуумному приводу переключения впускного коллектора от клапана переключения впускного коллектора 1.

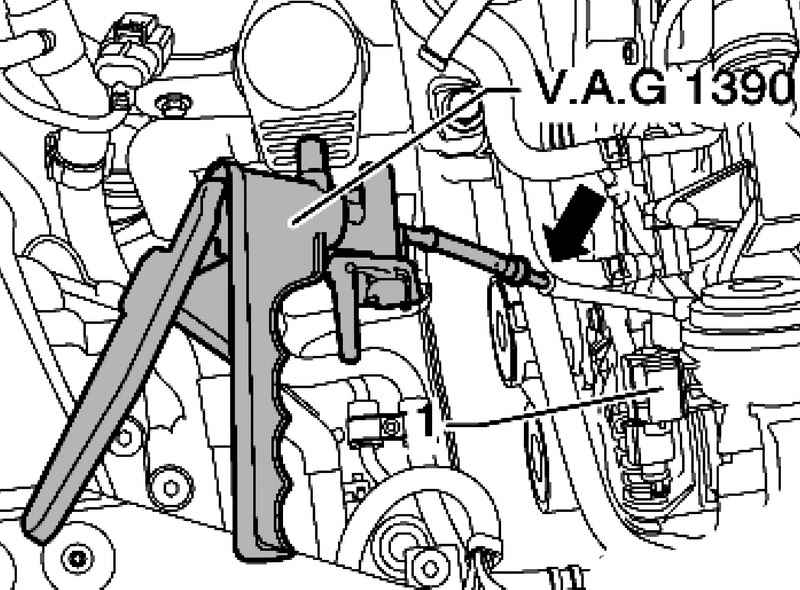

Рис. 2.236. Подключение ручного вакуумного насоса к вакуумному приводу переключения впускного коллектора

Подключите ручной вакуумный насос к вакуумному приводу переключения впускного коллектора (рис. 2.236).

Несколько раз нажмите на ручной вакуумный насос. Тяга вакуумного привода должна двигаться.

Если привод переключения впускного коллектора не двигается

Замените исполнительный элемент вакуумного привода.
