| 1. Выполнить пп.
1–28 подраздела 5.4.3. |
| 2. Выполнить п.
29 подраздела 5.4.3, установив предварительно пружину под шток
вилок переключения передач. |
| 3. Выполнить пп.
30–32 подраздела 5.4.3. |
| 4. Установить регулировочную шайбу 14 (см. рис.
Первичный вал), если требуется
(регулировку см. подраздел 5.5.2.1),
и шариковый подшипник 12 в картер коробки передач выступающей частью
внутреннего кольца в сторону шестерни 4-й передачи. |
| 5. Установить пластину крепления шарикового
подшипника и закрутить четыре болта 21 (см. рис. Шестерня
5-й передачи). |
| 6. Выполнить пп.
35–38 подраздела 5.4.3. |
| 7. Установить опорную шайбу 23 (см. рис. Шестерня
5-й передачи). |
| 8. Установить игольчатый подшипник 20. |
| 9. Нагреть шестерню 6 5-й передачи до температуры
120° С и напрессовать ее на вторичный вал так, чтобы проточка на шестерне
была направлена вверх. |
| 10. Установить шайбу 7 и стопорное кольцо 8. |
| 11. Установить на шестерню 19 5-й передачи блокирующее
кольцо 18 синхронизатора и синхронизатор 5-й передачи в сборе, следя
при этом, чтобы сухари синхронизатора попали в пазы блокирующего кольца. |
| 12. Установить в канавку скользящей муфты синхронизатора
5-й передачи вилку 10 включения 5-й передачи и надеть подсобранный
узел на первичный вал и шток вилок переключения передач, установив
также втулку 9 и стопорную пластину 1 (см. рис. Снятие
вилки включения 5-й передачи). |

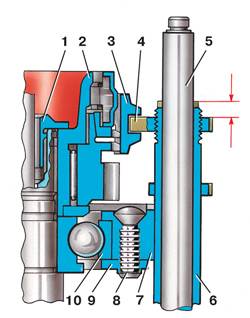

| 13. Ввернуть шток 6 (см. рис. Установка
вилки включения 5-й передачи) вилки включения 5-й передачи по
часовой стрелке в вилку 4 включения 5-й передачи так, чтобы шток 6
вилки включения 5-й передачи выступал из вилки 4 на расстояние а =
5 мм. |
| 14. Установить шайбу 15 (см. рис. Шестерня
5-й передачи). |
| 15. Смазать болт 14 составом D6 и закрутить
его моментом 20 Н·м. |
| 16. Выполнить пп.
39–44 подраздела 5.4.3, учитывая, что у пятиступенчатой коробки
передач отсутствует маслоотражательная пластина, а со стороны рычага
переключения передач устанавливается уплотнительное кольцо. |
| 17. Закрутить механизм 3 (см. рис. Шестерня
5-й передачи) блокировки заднего хода. |
| 18. Проверить включение 5-й передачи. |
| 19. Подложить под вилку упор толщиной около
12 мм и вбить вниз стопорную пластину 1 (см. рис. Крепление
вилки включения 5-й передачи). |
| 20. Установить в заднюю крышку 12 (см. рис.
Коробка передач пятиступенчатая типа 020)
рычаг 20 выключения сцепления, надев на его вал пружину 13 и рычаг
15 (для правильной установки пружины см. рис. Установка
возвратной пружины рычага сцепления). |
| 21. Установить стопорные кольца 14 (см. рис.
Коробка передач пятиступенчатая типа 020). |
| 22. Установить выжимной подшипник 19 сцепления. |
| 23. Установить заднюю крышку 12 с новой прокладкой
11 на картер коробки передач. |
| 24. Закрутить болты 16 моментом 25 Н·м. |
| 25. Выполнить пп.
49–51 подраздела 5.4.3.
|
