5.2.2.2. Вторичный вал

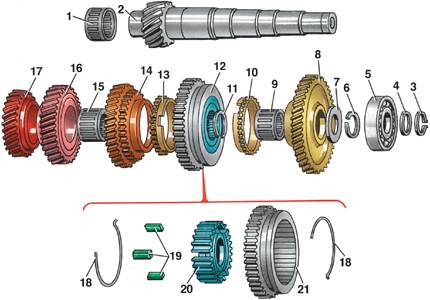

Вторичный вал

1 – подшипник;
2 – вторичный вал;
3 – стопорное кольцо;
4 – регулировочная шайба;
5 – подшипник;
6 – стопорное кольцо;
7 – регулировочная шайба;
8 – шестерня 1-й передачи;
9 – игольчатый подшипник;
10 – блокирующее кольцо синхронизатора;
11 – стопорное кольцо;

12 – синхронизатор;
13 – блокирующее кольцо синхронизатора;
14 – шестерня 2-й передачи;
15 – игольчатый подшипник;
16 – шестерня 3-й передачи;
17 – шестерня 4-й передачи;
18 – пружина;
19 – сухарь;
20 – ступица синхронизатора;
21 – скользящая муфта синхронизатора

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять стопорное кольцо 6 и регулировочную шайбу 7.

2. Снять шестерню 8 1-й передачи и игольчатый подшипник 9.

3. Снять блокирующее кольцо 10 синхронизатора.

4. Снять стопорное кольцо 11.

5. Спрессовать шестерню 14 2-й передачи вместе с синхронизатором 12 и блокирующим кольцом 13.

6. Снять игольчатый подшипник 15.

7. Спрессовать шестерню 16 3-й передачи.

8. Спрессовать шестерню 17 4-й передачи.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверить зазор между шестерней 8 1-й передачи и блокирующим кольцом 10 и между шестерней 14 2-й передачи и блокирующим кольцом 13 (см. подраздел 5.2.2.1).

2. Напрессовать шестерню 17 4-й передачи на вал 2, предварительно нагрев ее до температуры 120° С. При этом выступ шестерни должен быть направлен в сторону 3-й передачи.

3. Напрессовать шестерню 16 3-й передачи на вал 2, предварительно нагрев ее до температуры 120° С. При этом выступ шестерни должен быть направлен в сторону 4-й передачи.

Предупреждение

При напрессовке шестерен 3-й и 4-й передач удалить с посадочных мест вала и шестерен всю смазку.

4. Смазать игольчатый подшипник 15 и установить его на вал 2.

5. Установить шестерню 14 2-й передачи.

6. Установить блокирующее кольцо 13 синхронизатора.

7. Напрессовать синхронизатор 12 так, чтобы паз под вилку переключения передач на скользящей муфте находился со стороны шестерни 1-й передачи, а сухари синхронизатора попали в пазы блокирующего кольца.

8. Установить новое стопорное кольцо 11.

9. Установить блокирующее кольцо 10, следя за тем, чтобы сухари синхронизатора попали в пазы блокирующего кольца.

10. Смазать игольчатый подшипник 9 и установить его на вал 2.

11. Установить шестерню 8 1-й передачи.

12. Установить шайбу 7 и новое стопорное кольцо 6.
