5.1.10.2.3. Проверка концевого выключателя экономайзера принудительного холостого хода

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем корпус воздушного фильтра (см. Снятие корпуса воздушного фильтра).

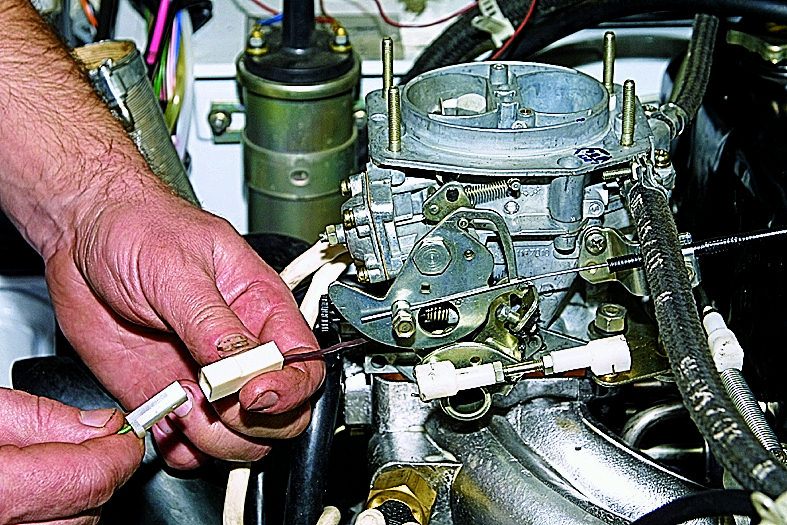

Отсоединяем разъем провода концевого выключателя.

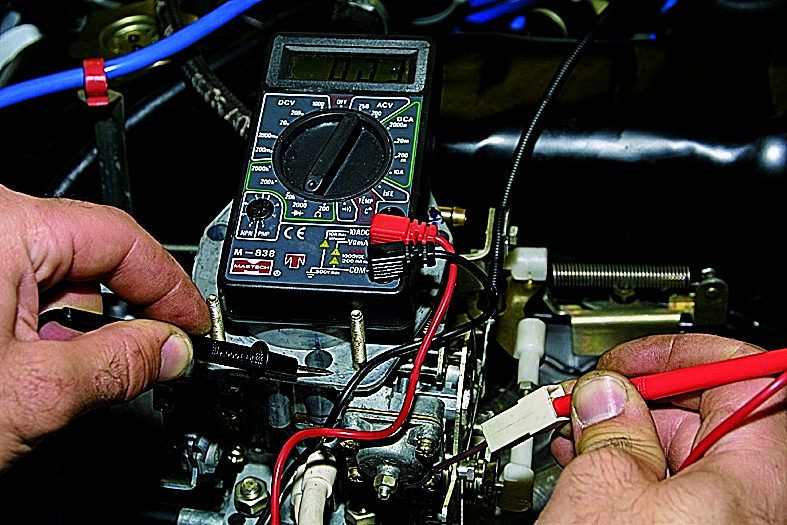

Омметром измеряем сопротивление между контактом провода концевого выключателя и «массой» автомобиля. При закрытой дроссельной заслонке (педаль «газа» отпущена) прибор должен показать сопротивление около нуля Ом, при открытой (педаль нажата) – бесконечность.
