5.1.9. Система рециркуляции отработавших газов

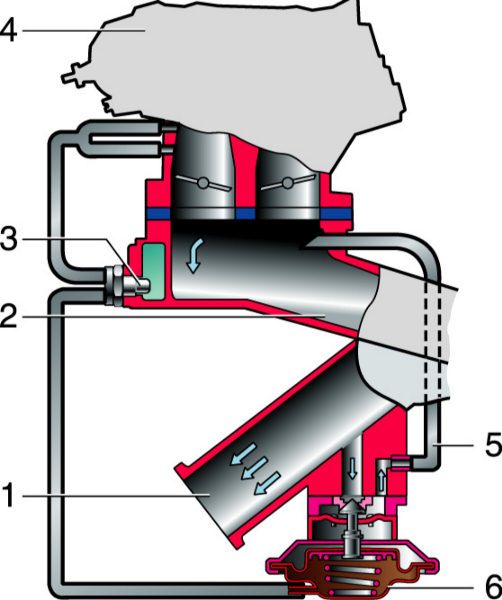

1 – выпускной коллектор; 2 – впускная труба; 3 – термовакуумный выключатель клапана рециркуляции;	4 – карбюратор; 5 – трубка рециркуляции; 6 – клапан рециркуляции.

Система рециркуляции отработавших газов служит для снижения токсичности выхлопа (за счет уменьшения образования окислов азота). Принцип ее работы заключается в разбавлении свежей топливовоздушной смеси отработавшими газами, отбираемыми из выпускного коллектора двигателя. Она состоит из термовакуумного выключателя, ввернутого в рубашку охлаждения на впускном коллекторе, клапана рециркуляции, закрепленного болтами на приливе выпускного коллектора, вакуумных шлангов и стальной трубки возврата отработавших газов.

На непрогретом двигателе (температура охлаждающей жидкости ниже 40–48°С) термовакуумный выключатель перекрывает подачу разрежения к клапану рециркуляции – система не задействована. При прогреве двигателя выше указанной температуры выключатель открывает канал, соединяя пространство над дроссельной заслонкой карбюратора с клапаном рециркуляции. На холостом ходу и при малом открытии заслонки разрежение над ней невелико; его не хватает для преодоления усилия пружины клапана, поэтому он остается закрытым. При большем открытии дроссельной заслонки разрежение возрастает, и клапан рециркуляции открывается, пропуская отработавшие газы во впускной коллектор.
