5.1.10.2.2. Снятие топливного фильтра карбюратора

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем корпус воздушного фильтра (см. Снятие корпуса воздушного фильтра).

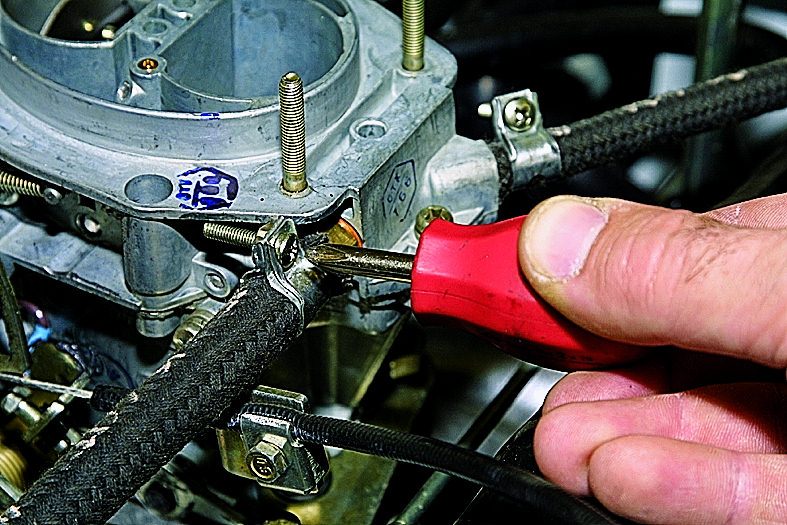

Крестообразной отверткой ослабляем хомут шланга подачи топлива…

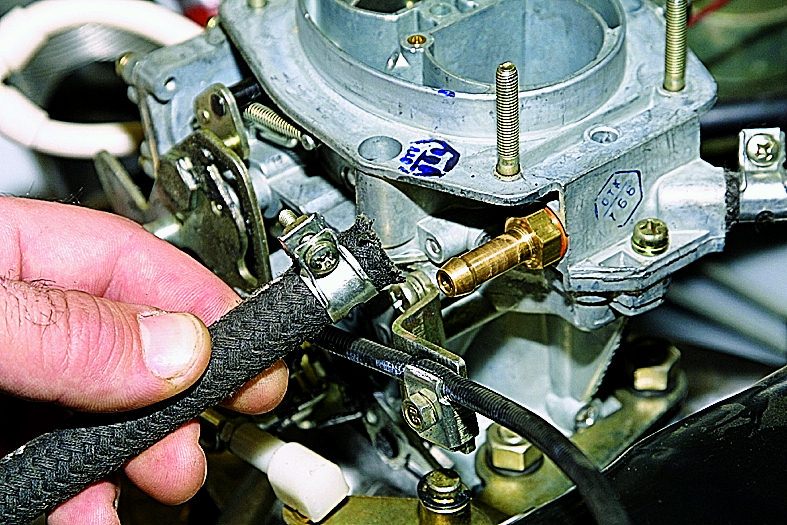

…и снимаем шланг со штуцера.

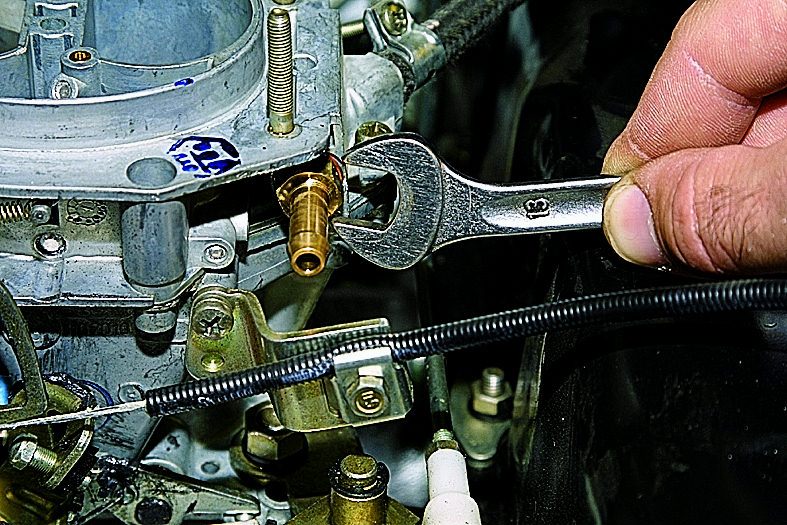

Ключом «на 13» отворачиваем топливоподводящий штуцер...

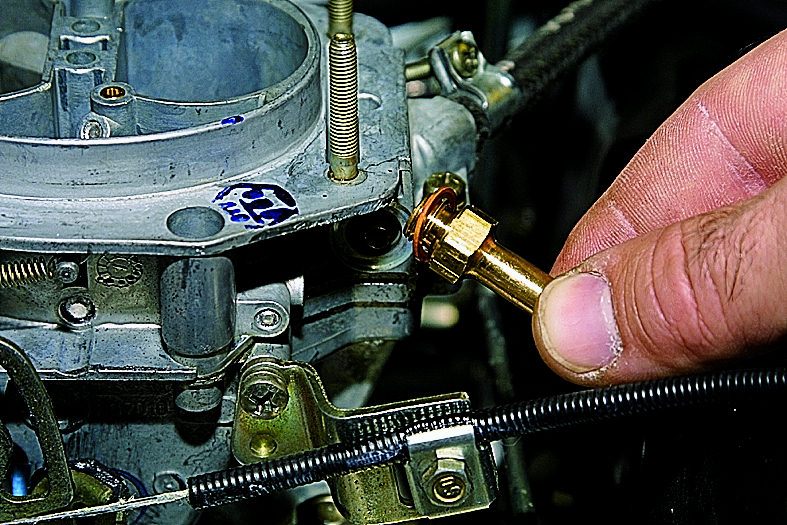

…и вынимаем его вместе с уплотнительным медным кольцом.

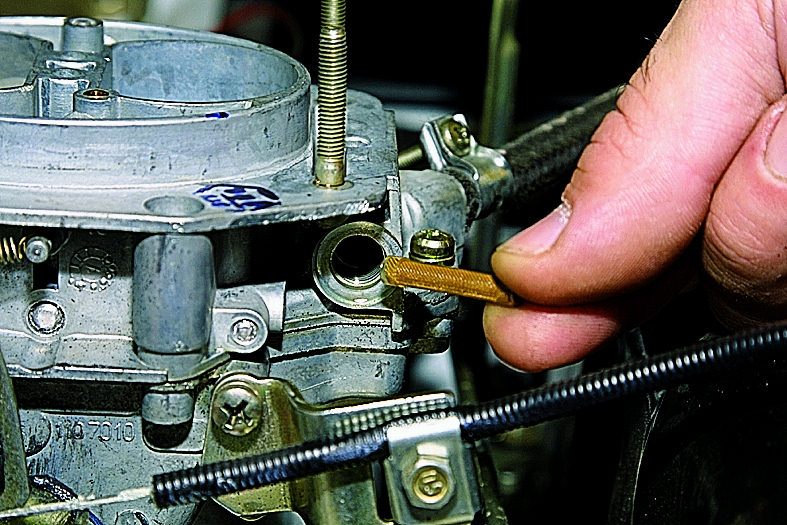

Вынимаем топливный фильтр,…

…промываем его в чистом бензине и продуваем.
