2.11.1. Особенности устройства

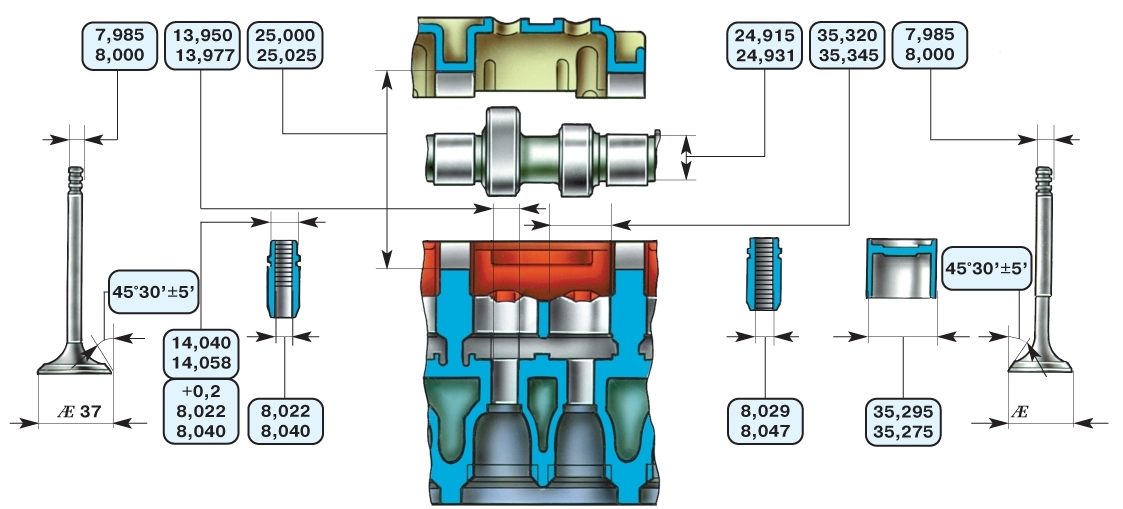

Рис. 2.45. Основные размеры головки цилиндров и деталей механизма привода клапанов, мм

Основные размеры головки цилиндров и деталей механизма привода клапанов даны на рис. 2.45.

Рис. 2.46. Механизм привода клапанов: 1 – головка цилиндров; 2 – клапан; 3 – толкатель; 4 – корпус подшипников распределительного вала; 5 – распределительный вал; 6 – регулировочная шайба; 7 – маслоотражательный колпачок; А — зазор между кулачком и регулировочной шайбой

Головка цилиндров отлита из алюминиевого сплава, имеет запрессованные чугунные седла и направляющие втулки клапанов. Верхняя часть втулок уплотняется металло-резиновыми маслоотражательными колпачками 7 (рис. 2.46).

В запасные части направляющие втулки поставляются с увеличенным на 0,02 мм наружным диаметром.

В верхней части головки цилиндров расположены пять опор под шейки распределительного вала. Опоры выполнены разъемными. Верхняя половина находится в корпусах подшипников 4 (переднем и заднем), а нижняя в головке цилиндров. Отверстия в опорах обрабатываются в сборе с корпусами подшипников, поэтому они невзаимозаменяемы и головку цилиндров можно заменять только в сборе с корпусами подшипников.

Механизм привода клапанов. Клапаны 2 приводятся в действие кулачками распределительного вала через цилиндрические толкатели 3. В гнезде толкателя находится шайба 6 для регулировки зазора в механизме привода клапанов.
