2.16. Выпуск отработавших газов

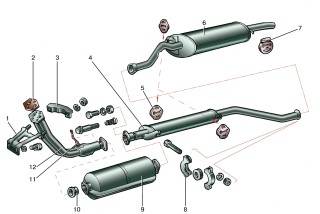

Рис. 2.84. Система выпуска отработавших газов: 1 – кронштейн крепления приемной трубы; 2 – прокладка; 3 – прижим кронштейна; 4 – дополнительный глушитель; 5 – подушки подвески глушителя; 6 – основной глушитель; 7 – хомут соединения труб глушителей; 8 – нейтрализатор; 9 – уплотнительное кольцо шарнира; 10 – датчик концентрации кислорода; 11 – приемная труба глушителей

Отработавшие газы отводятся из двигателя через выпускной коллектор, приемную трубу 11 (рис. 2.84), нейтрализатор 8, дополнительный 4 и основной 6 глушители. Над нейтрализатором ставится стальной теплоизолирующий экран.

Между фланцами коллектора и приемной трубы устанавливается уплотнительная прокладка 2.

Приемная труба соединяется с фланцем нейтрализатора с помощью подвижного шарнира. Между фланцами помещено металлографитовое кольцо 9 со сферической поверхностью, а во фланце нейтрализатора выполнена внутренняя сферическая поверхность.

Трубы глушителей соединяются между собой развальцованными концами с помощью хомута 7 и конусными кольцами.

Приемная труба 11 крепится гайками на шпильки выпускного коллектора и дополнительно к кронштейну 1 крепления к двигателю, повторного использования гаек не допускается. Глушители вместе с трубами образуют неразборные узлы и при ремонте, в случае выхода их из строя должны заменяться новыми.
