2.5. Сборка двигателя

Сборку двигателя производите следующим образом.

Установите на стенд чистый блок цилиндров и заверните в него отсутствующие шпильки. Установите кронштейн крепления генератора и закрепите его двумя болтами.

Смажьте моторным маслом вкладыши подшипников и упорные полукольца коленчатого вала, а также поршни и сальники. При сборке двигателя после ремонта устанавливайте новые сальники коленчатого вала.

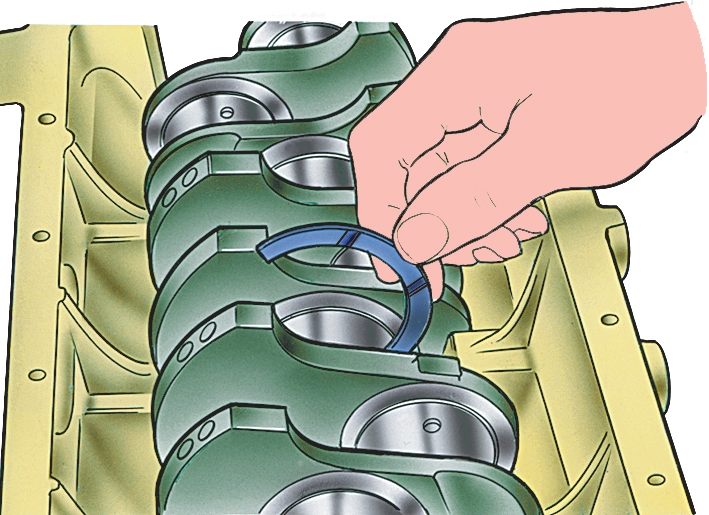

Рис. 2.17. Установка упорных полуколец коленчатого вала в гнезда среднего коренного подшипника

Установите в 1-е, 2-е, 4-е и 5-е гнезда блока цилиндров вкладыши с канавкой, а в 3-е гнездо блока цилиндров и в крышки коренных подшипников — вкладыши без канавки. Уложите в коренные подшипники коленчатый вал и вставьте в гнездо среднего коренного подшипника упорные полукольца (рис. 2.17).

ПРЕДУПРЕЖДЕНИЕ Полукольца должны быть обращены канавками в сторону упорных поверхностей коленчатого вала (со стороны канавок на поверхность полукольца нанесен антифрикционный слой). На средней опоре коленчатого вала со стороны крепления маховика ставится металлокерамическое полукольцо (желтого цвета), а с противоположной стороны — сталеалюминиевое.

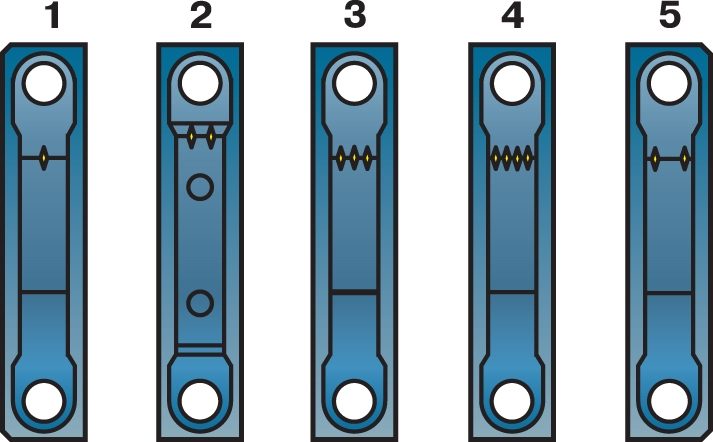

Рис. 2.18. Метки на крышках коренных подшипников. Счет крышек ведется от стороны привода распределительного вала

Установите крышки коренных подшипников в соответствии с метками, которые нанесены на их наружной поверхности (рис. 2.18). Крышки разверните таким образом, чтобы метки на каждой из них находились со стороны установки генератора. Затяните болты крепления крышек.

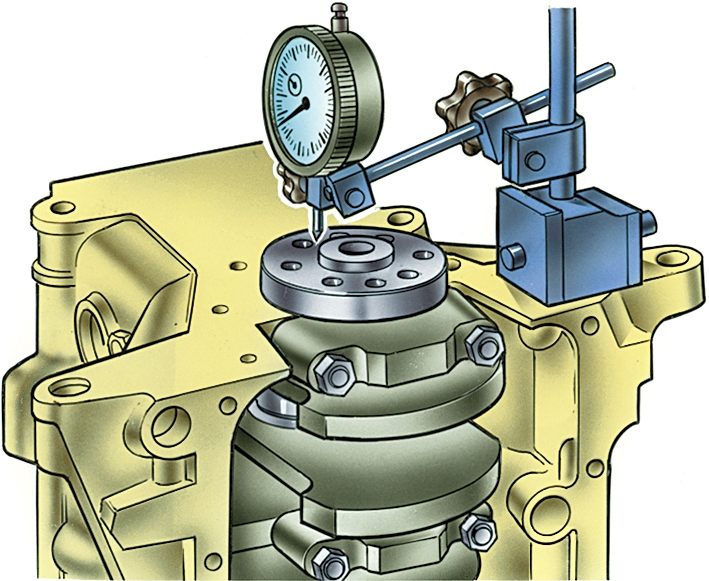

Рис. 2.19. Проверка осевого свободного хода коленчатого вала

Проверьте свободный осевой ход коленчатого вала. Для этого поверните блок цилиндров задней стороной вверх и установите на нее стойку с индикатором так, чтобы ножка индикатора упиралась во фланец коленчатого вала. Перемещая вал вверх и вниз (например, отвертками), замерьте индикатором свободный осевой ход вала (рис. 2.19). Он должен быть в пределах 0,06–0,26 мм. Если ход больше, то приведите его в норму, заменив старые полукольца новыми или установив полукольца увеличенной толщины.

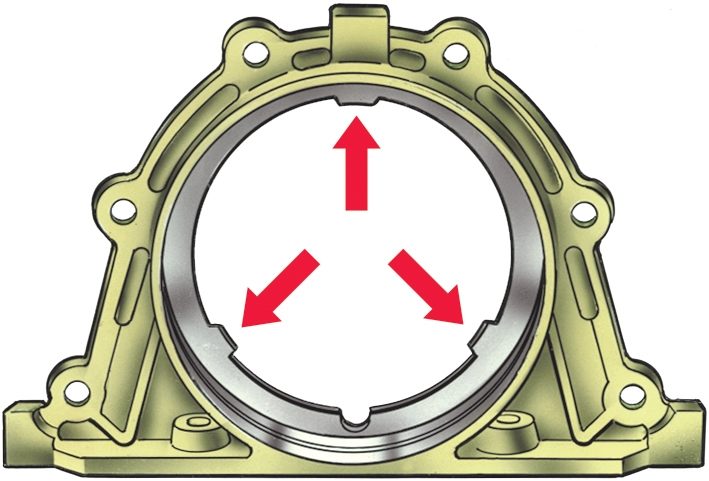

Рис. 2.20. Держатель заднего сальника коленчатого вала. Стрелками показаны выступы для центрирования держателя относительно фланца коленчатого вала

Оправкой 67.7853.9571 запрессуйте в держатель (рис. 2.20) задний сальник коленчатого вала. Наденьте держатель с сальником на оправку 67.7853.9572 и передвиньте его с оправки на фланец коленчатого вала. Установите под держатель прокладку и прикрепите его к блоку цилиндров болтами с пружинными шайбами.

Рис. 2.16. Блокировка маховика фиксатором 67.7820.9526

Установите маховик на коленчатый вал так, чтобы метка (конусообразная лунка) около обода находилась против оси шатунной шейки четвертого цилиндра. Установите шайбу и болты крепления маховика. Заблокируйте маховик фиксатором 67.7820.9526 (см. рис. 2.16) и затяните болты крепления. На болты крепления маховика перед установкой нанесите герметик УГ-6. Для надежного схватывания герметика, перед его нанесением обезжирьте болты и резьбовые отверстия в коленчатом валу.

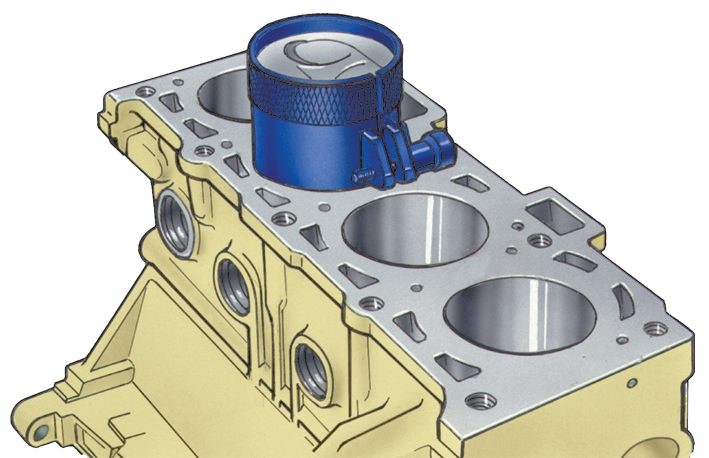

Рис. 2.21. Установка поршня с поршневыми кольцами в цилиндр при помощи регулируемой втулки 67.7854.9519

Подберите поршни к цилиндрам по классу и одной группы по массе и соберите поршни с шатунами, как указано в подразд. "Шатунно-поршневая группа". С помощью регулируемой втулки 67.7854.9519 вставьте в цилиндры поршни с шатунами (рис. 2.21).

ПРЕДУПРЕЖДЕНИЕ Отверстие для пальца на поршне смещено от оси на 1,2 мм, поэтому при установке поршней в цилиндры стрелка на днище поршня должна быть обращена в сторону привода распределительного вала.

Установите вкладыши в шатуны и крышки шатунов. Установите шатуны и крышки на шейки коленчатого вала, затяните шатунные болты. Крышки шатунов необходимо устанавливать так, чтобы номер цилиндра на крышке находился против номера цилиндра на нижней головке шатуна.

Оправкой 67.7853.9580 запрессуйте передний сальник коленчатого вала в крышку масляного насоса. Залейте в масляный насос немного моторного масла и проверните несколько раз его ведущую шестерню. Установите на оправку 67.7853.9580 масляный насос с передним сальником коленчатого вала и поверните ведущую шестерню в такое положение, чтобы ее можно было надеть на шейку коленчатого вала. Передвиньте насос с оправки на вал, установите под насос прокладку и прикрепите его к блоку цилиндров.

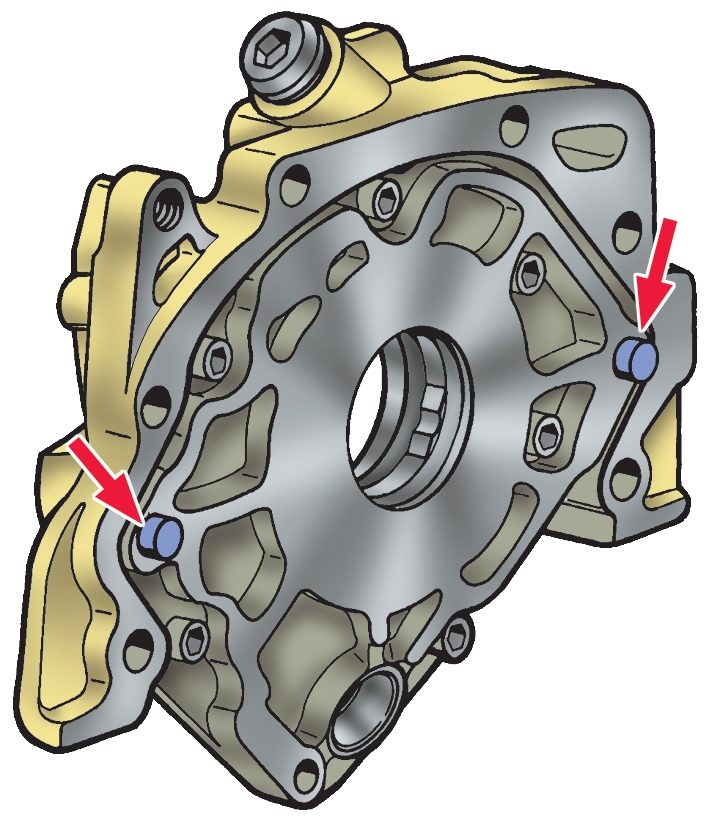

Рис. 2.22. Направляющие штифты масляного насоса

Для правильной установки насоса в его корпус запрессованы два направляющих штифта (рис. 2.22), которые должны входить в соответствующие отверстия блока цилиндров.

Рис. 2.15. Снятие масляного насоса: 1 – масляный насос; 2 – прокладка масляного насоса; 3 – приемник масляного насоса; 4 – прокладка картера; 5 – картер; 6 – датчик положения коленчатого вала

Вставьте в отверстие масляного насоса маслоприемник с уплотнительным кольцом, прикрепите его к масляному насосу и к крышке второго коренного подшипника коленчатого вала (см. рис. 2.15).

Установите масляный картер 5 с прокладкой 4 и закрепите его.

Смажьте моторным маслом уплотнительное кольцо масляного фильтра и установите масляный фильтр, вручную привернув его к штуцеру на блоке цилиндров.

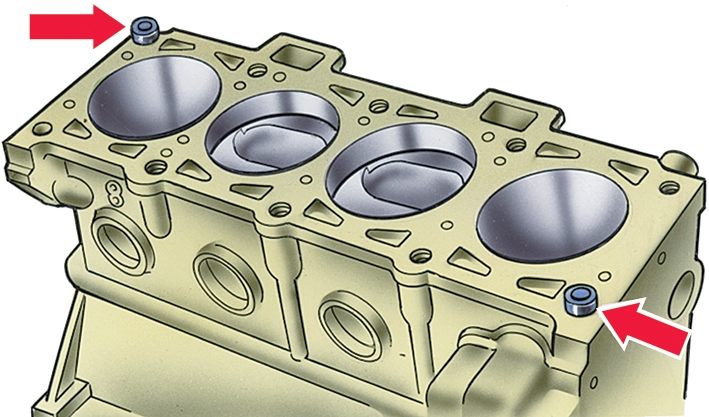

Рис. 2.23. Втулки для центрирования головки на блоке цилиндров

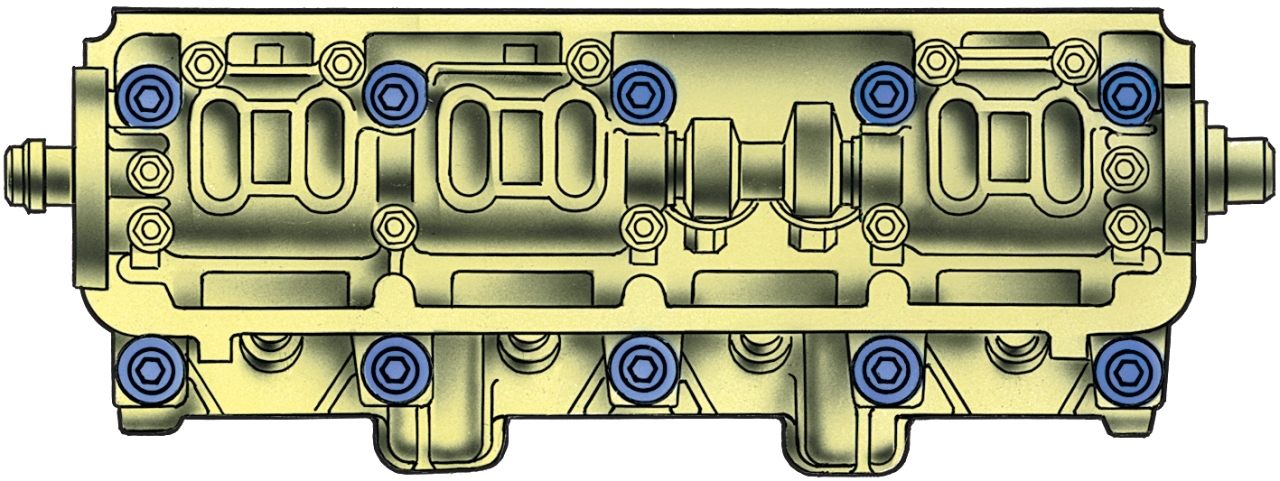

Рис. 2.24. Порядок затягивания болтов головки цилиндров

Вставьте в блок цилиндров две центрирующие втулки (рис. 2.23) и установите по ним прокладку головки цилиндров. У правильно установленной прокладки отверстие для прохода масла (окантовано медной лентой) должно находиться в зоне 5-го болта крепления головки цилиндров (номер болта см. рис. 2.24).

ПРЕДУПРЕЖДЕНИЕ При сборке двигателя необходимо всегда устанавливать новую прокладку под головку цилиндров. Использование бывшей в употреблении прокладки не допускается. Перед установкой прокладки необходимо удалить масло с сопрягаемых поверхностей блока и головки цилиндров. Прокладка должна быть чистой и сухой. Попадание масла на поверхность прокладки не допускается.

Поверните коленчатый вал так, чтобы поршни находились в средней части цилиндров.

Рис. 2.24. Порядок затягивания болтов головки цилиндров

Установите по центрирующим втулкам головку цилиндров, собранную в соответствии с указаниями подраздела "Головка цилиндров". Затяните болты крепления головки цилиндров в определенной последовательности (рис. 2.24). Чтобы обеспечить надежное уплотнение и исключить подтяжку болтов при техническом обслуживании автомобиля, болты крепления головки цилиндров затягивайте в четыре приема:

1 прием — затяните болты моментом 20 Н ·м (2 кгс ·м);

2 прием — затяните болты моментом 69,4–85,7 Н ·м (7,1–8,7 кгс ·м);

3 прием — доверните болты на 90°;

4 прием — снова доверните все болты на 90°;

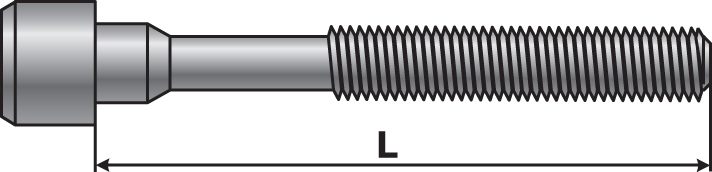

Рис. 2.61. Болт крепления головки цилиндров

ПРЕДУПРЕЖДЕНИЕ Болты крепления головки цилиндров допускается повторно применять только в том случае, если они вытянулись до длины L не более 135,5 мм (см. рис. 2.61). Если длина болта больше, то замените его новым. Перед сборкой двигателя заблаговременно смажьте резьбу и головки болтов, окунув их в моторное масло. Затем дайте стечь излишкам масла, выдержав болты не менее 30 мин. Удалите масло или охлаждающую жидкость из отверстий в блоке цилиндров под болты крепления головки цилиндров.

Вставьте в гнездо блока цилиндров насос охлаждающей жидкости с прокладкой. Установите заднюю крышку зубчатого ремня и прикрепите ее вместе с крышкой насоса к блоку цилиндров. Дополнительно прикрепите крышку болтом к блоку цилиндров и гайкой к шпильке на головке цилиндров.

Вложите в гнезда на передних концах коленчатого и распределительного валов сегментные шпонки и установите зубчатые шкивы. Заблокировав шкив распределительного вала от проворачивания, закрепите его болтом с шайбой.

ПРЕДУПРЕЖДЕНИЕ Запрещается замена болтов крепления маховика на болт крепления шкива распределительного вала и обратно в связи с различным их покрытием. Болты крепления маховика фосфатированные, а болт крепления шкива распределительного вала — оксидированный.

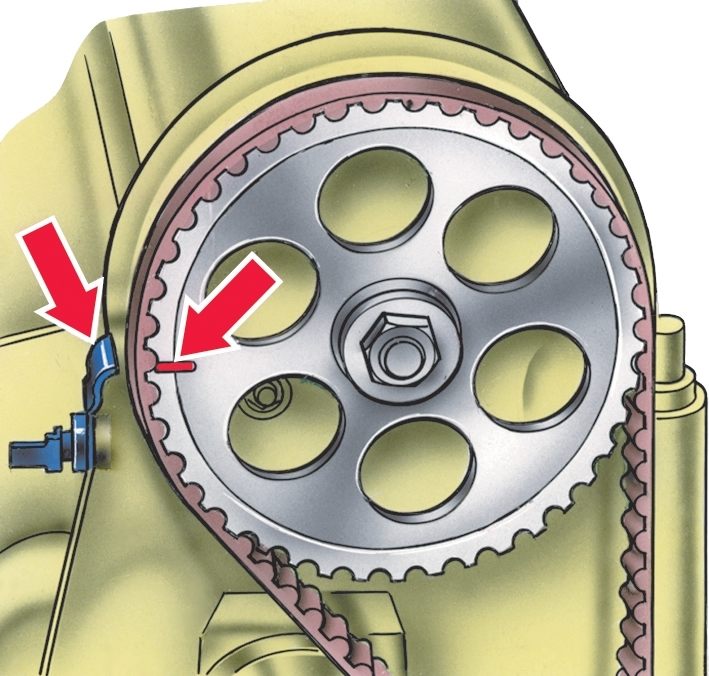

Рис. 2.25. Проверка совпадения установочных меток на шкиве распределительного вала и задней защитной крышке

Приспособлением 67.7811.9509 поверните распределительный вал до совмещения метки на шкиве с установочным усиком на задней крышке зубчатого ремня (рис. 2.25).

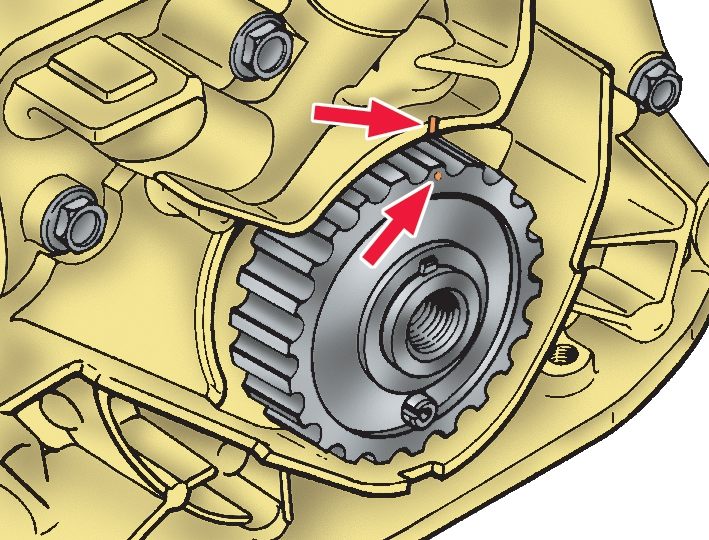

Рис. 2.26. Проверка совпадения установочных меток на шкиве коленчатого вала и крышке масляного насоса

Доверните коленчатый вал в сторону меньшего угла поворота до совмещения установочной метки на шкиве с меткой на крышке масляного насоса (рис. 2.26). Поворачивать коленчатый вал можно ключом за болт, временно завернутый в передний конец коленчатого вала.

Установите натяжной ролик с дистанционной шайбой и закрепите его в положении минимального натяжения ремня.

Наденьте зубчатый ремень на шкив распределительного вала и, натягивая обе ветви ремня, заведите левую ветвь за натяжной ролик и наденьте ее на шкив насоса охлаждающей жидкости. Наденьте ремень на шкив коленчатого вала и слегка натяните его натяжным роликом, поворачивая ролик против часовой стрелки. При установке ремня избегайте его резких перегибов.

Проверните коленчатый вал на два оборота в направлении вращения и проверьте совпадение установочных меток (см. рис. 2.25 и 2.26). Если метки не совпадают, то ослабьте натяжение ремня, снимите его со шкива распределительного вала, поверните шкив на необходимый угол, наденьте ремень, слегка натяните его натяжным роликом, снова проверните коленчатый вал на два оборота и проверьте совпадение установочных меток.

При совпадении меток отрегулируйте натяжение ремня, как описано в подразделе "Распределительный вал и его привод".

Отрегулируйте зазоры в клапанном механизме, как указано в подразд. "Головка цилиндров". Установите переднюю крышку зубчатого ремня и закрепите ее болтами. С задней стороны двигателя прикрепите к головке цилиндров и к корпусу подшипников заглушку с прокладкой.

Аккуратно уложите прокладку в паз крышки головки цилиндров по всему периметру. Установите крышку на головку цилиндров, наденьте резиновые втулки на шпильки и наживите гайки с шайбами. Если втулки имеют следы разрушения, то замените их новыми. Гайки затягивайте равномерно в несколько приемов до упора шайбы в шпильку. Помните, что герметичность крышки зависит от тщательности выполнения всех операций по ее установке.

Заверните в головку цилиндров свечи зажигания и датчики указателя температуры охлаждающей жидкости и контрольной лампы давления масла. Установите модуль зажигания с кронштейном и высоковольтные провода.

Установите на головке цилиндров отводящий патрубок рубашки охлаждения с прокладкой и закрепите его двумя гайками. Заверните в патрубок датчик температуры. Установите прокладку и прикрепите к блоку цилиндров фланец подводящей трубы насоса охлаждающей жидкости. Наденьте на патрубок и подводящую трубу шланги, идущие к термостату, установите термостат и закрепите шланги хомутами.

Установите шланг вытяжной вентиляции картера и закрепите его хомутами на патрубках блока и крышки головки цилиндров. Установите указатель уровня масла.

Рис. 2.9. Снятие ресивера и впускной трубы: 1 – поддерживающий кронштейн; 2 – впускная труба; 3 – прокладка ресивера; 4 – ресивер; 5 – кронштейн для наконечника троса привода акселератора; 6 – кронштейн; 7 – экран выпускного коллектора; 8 – опорный кронштейн

Наденьте на шпильки головки цилиндров прокладки, установите выпускной коллектор и затяните центральную гайку его крепления. Затем установите впускную трубу с кронштейном 6 (см. рис. 2.9) и экраном 7 и закрепите их гайками. Установите поддерживающий и опорный кронштейны впускной трубы и закрепите их болтами и гайками.

Рис. 2.10. Снятие топливной рампы с форсунками: 1 – рампа форсунок; 2 – регулятор давления; 3 – вакуумный шланг; 4 – впускная труба; 5 – форсунка; 6 – защелка форсунки

Установите рампу 1 (см. рис. 2.10) форсунок с форсунками и регулятором давления топлива и прикрепите ее болтами к головке цилиндров. Уплотнительные кольца форсунок перед установкой смажьте моторным маслом. Установите жгут проводов форсунок и подключите провода к форсункам.

Наденьте на патрубки крышки головки цилиндров шланги вытяжной вентиляции картера и закрепите их хомутами.

Рис. 2.9. Снятие ресивера и впускной трубы: 1 – поддерживающий кронштейн; 2 – впускная труба; 3 – прокладка ресивера; 4 – ресивер; 5 – кронштейн для наконечника троса привода акселератора; 6 – кронштейн; 7 – экран выпускного коллектора; 8 – опорный кронштейн

Установите ресивер 4 (см. рис. 2.9) с прокладкой 3 и кронштейном топливопроводов и прикрепите его гайками к впускной трубе и кронштейну 6. Установите вакуумный шланг, идущий от ресивера к регулятору давления топлива.

Установите трубки подвода и слива топлива, прикрепив их к топливной рампе, к регулятору давления топлива и к кронштейну на ресивере.

Прикрепите к ресиверу дроссельный патрубок с прокладкой. Присоедините к дроссельному патрубку шланги подвода и отвода охлаждающей жидкости, а также шланг вытяжной вентиляции картера на холостом ходу.

Наденьте на коленчатый вал шкив привода генератора и закрепите его болтом с шайбой. Установите натяжную планку и генератор. Наденьте ремень на шкивы коленчатого вала и генератора и отрегулируйте его натяжение, как указано в подразд. "Генератор".

Залейте масло в двигатель через горловину на крышке головки цилиндров.
