9.5.2. Снятие и установка вентилятора

ПОРЯДОК ВЫПОЛНЕНИЯ

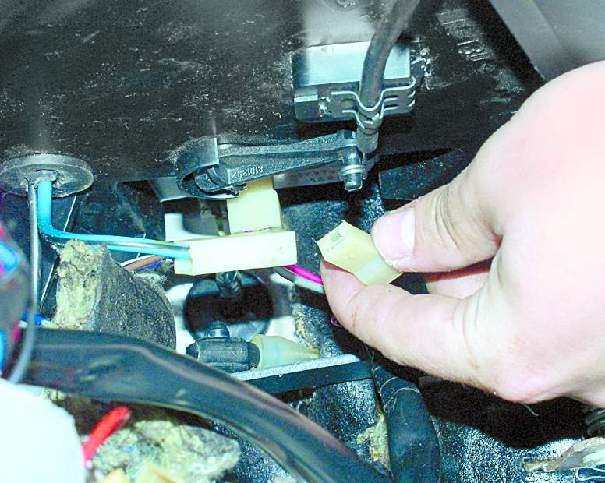

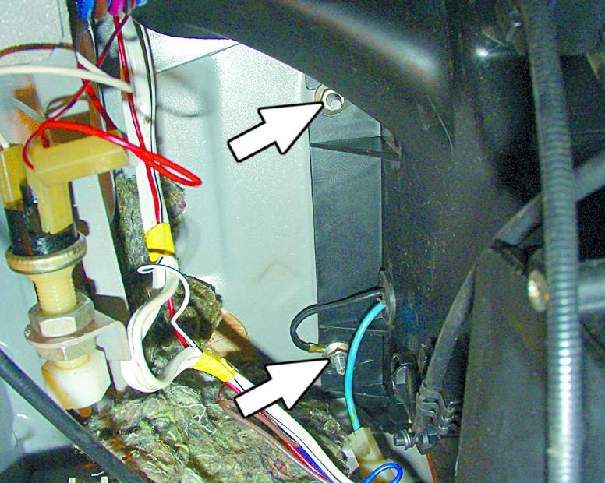

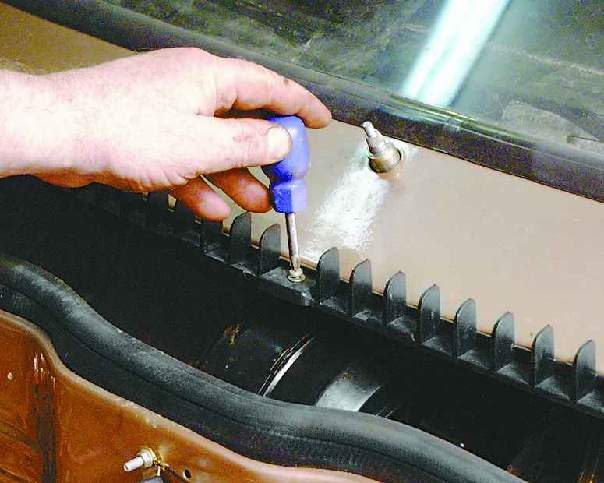

1. Под панелью приборов отсоедините колодку с проводами электродвигателя вентилятора отопителя от жгута проводов.	2. Отсоедините провод “массы” электродвигателя, отвернув левую переднюю гайку крепления отопителя. Протолкните провода электродвигателя в отсек двигателя.	3. Откройте капот и отверните по два винта крепления кожуха вентилятора с обеих сторон.

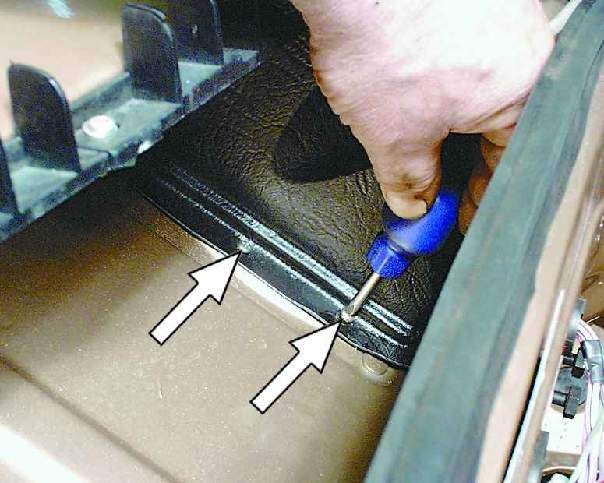

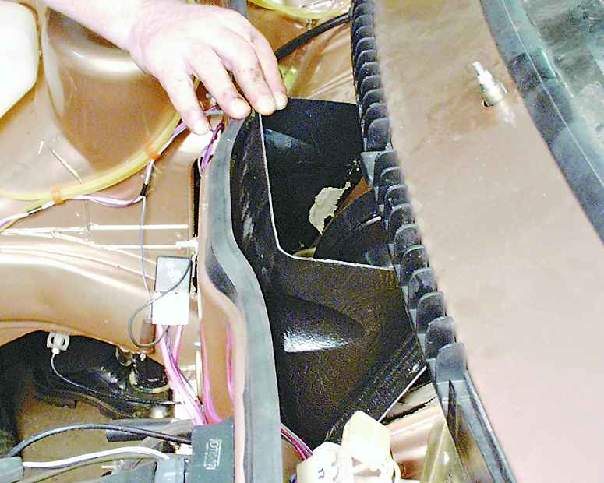

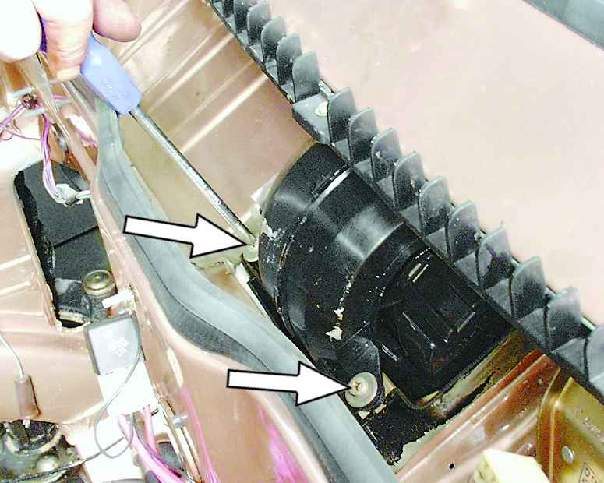

4. Выньте кожух.	5. Отверните два винта крепления вентилятора.	6. Отверните пять винтов крепления и снимите решетку воздухозабора.

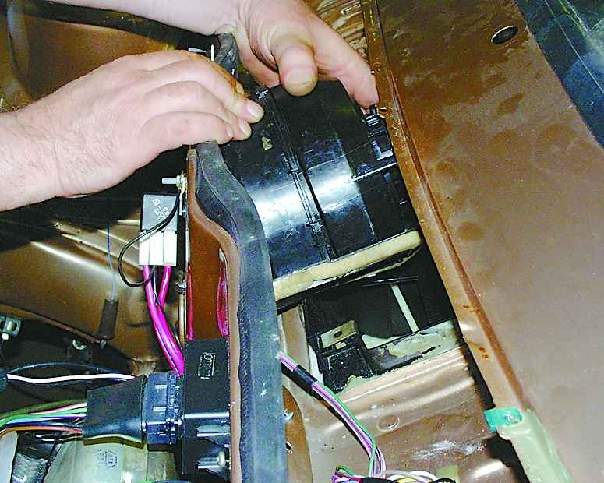

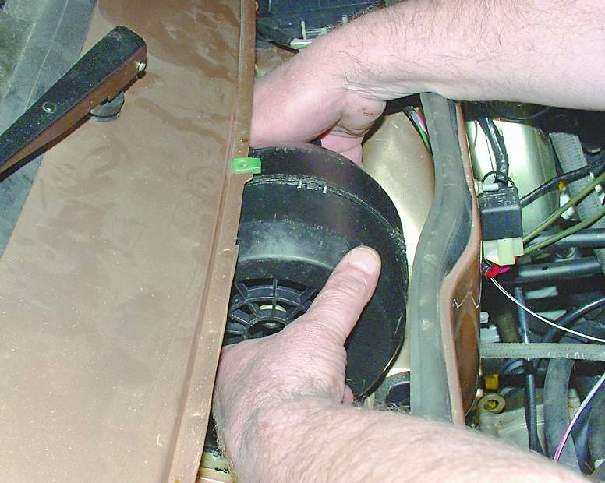

7. Слегка приподнимите и выведите из зацепления переднюю опору вентилятора, сдвинув вентилятор на себя.	8. Поверните вентилятор на 90° и выньте его из отсека перед ветровым стеклом. Электродвигатель вентилятора отопителя расположен в отсеке перед ветровым стеклом подкапотного пространства.
9. Вентилятор устанавливается в порядке, обратном снятию.
