9.2. Генератор

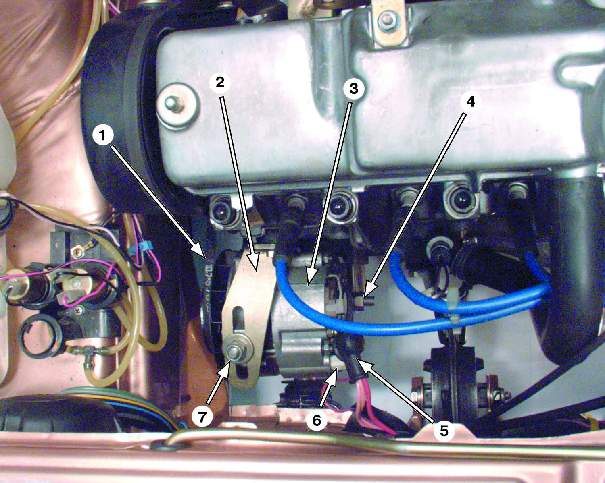

1 – ремень привода
2 – регулировочная планка
3 – генератор
4 – гайка крепления генератора
5 – защитный колпак клеммы “ЗО” генератора
6 – колодка с проводами
7 – регулировочная гайка

Техническая характеристика генератора

Максимальная сила тока отдачи при 13 В и 5000 мин^–1, А	55
Пределы регулируемого напряжения, В	14,1±0,5
Максимальная частота вращения ротора, мин^–1	13 000
Передаточное отношение от коленчатого вала двигателя к генератору	1 : 2,04

Примечание

В настоящем руководстве описывается отечественный генератор 372.3701. Небольшая часть автомобилей ВАЗ комплектуется генераторами иностранного производства. Они взаимозаменяемы с отечественными по установочным размерам и характеристикам, но несколько отличаются по конструкции.
