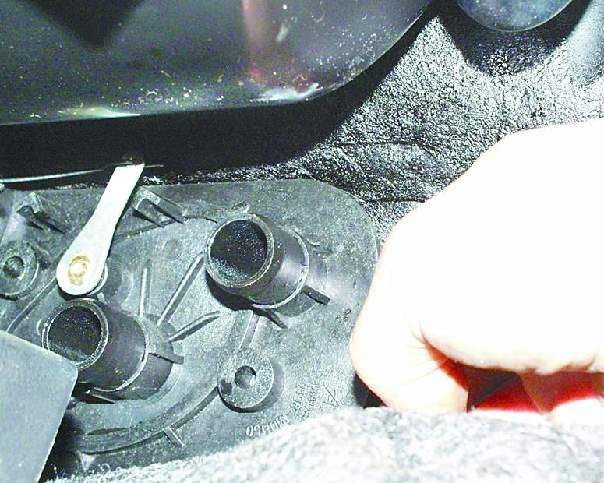

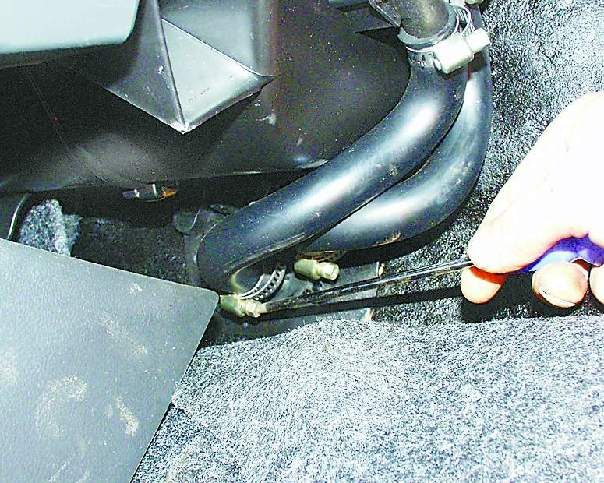

1. Ослабьте затяжку хомутов и отсоедините оба шланга от
патрубков крана отопителя изнутри салона под панелью приборов.
|

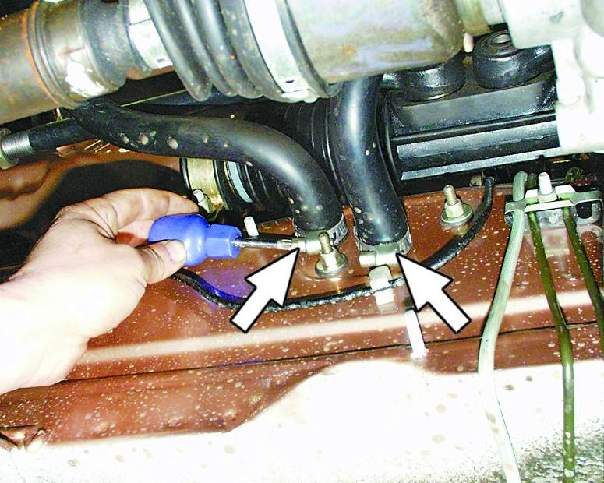

2. Ослабьте затяжку хомутов и отсоедините оба шланга от
патрубков крана отопителя в моторном отсеке.
|

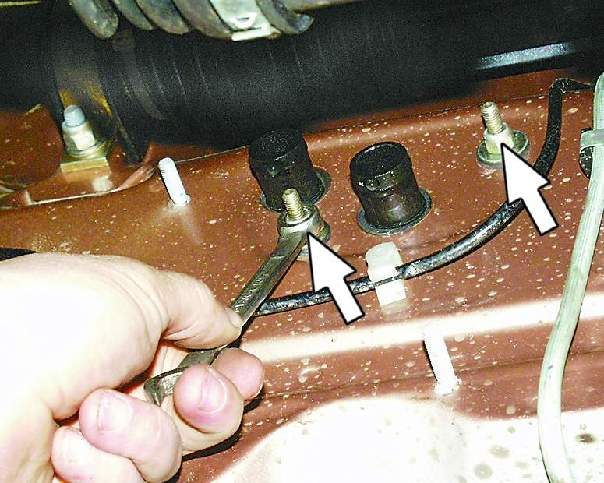

3. Отверните две гайки крепления крана отопителя.
|
|
|
|
|

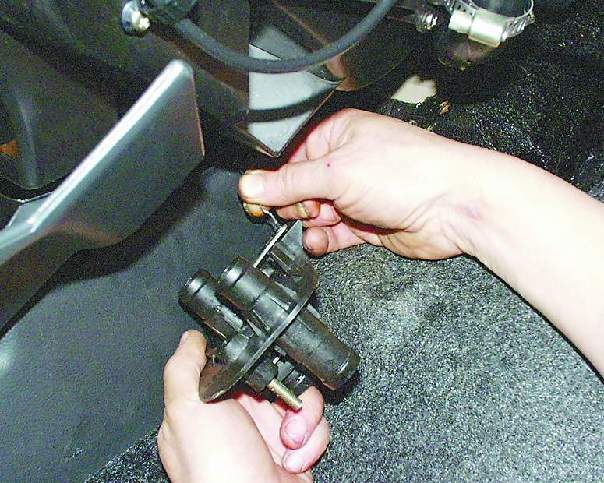

4. Снимите кран отопителя с щита передка.
|

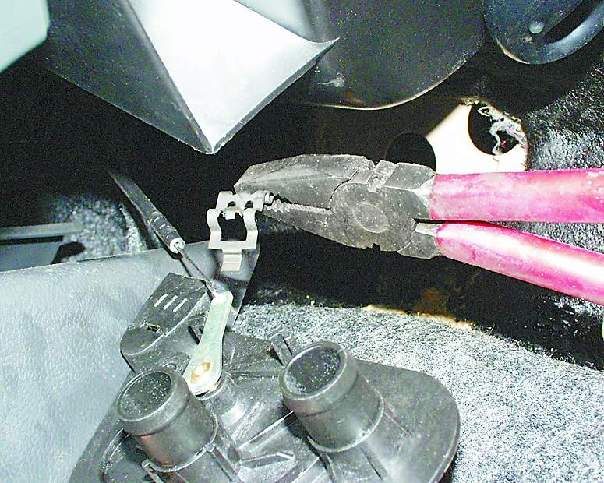

5. Снимите держатель тяги крана отопителя.
|
6. Отсоедините тягу от рычага крана отопителя.
|
|
|
|
|

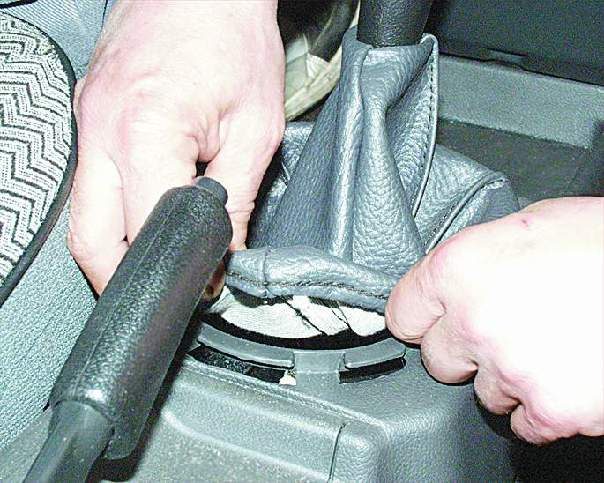

7. Снимите защитный чехол рычага переключения передач с
облицовки туннеля пола.
|

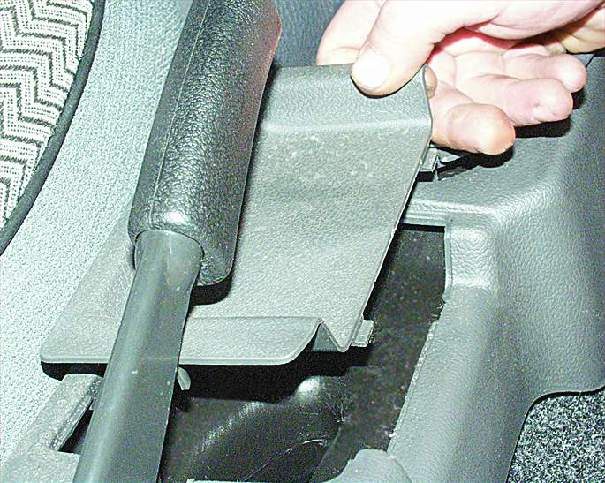

8. Снимите накладку облицовки туннеля пола.
|
9. Отверните винт крепления облицовки туннеля пола в задней
части туннеля.
|
|
|
|
|

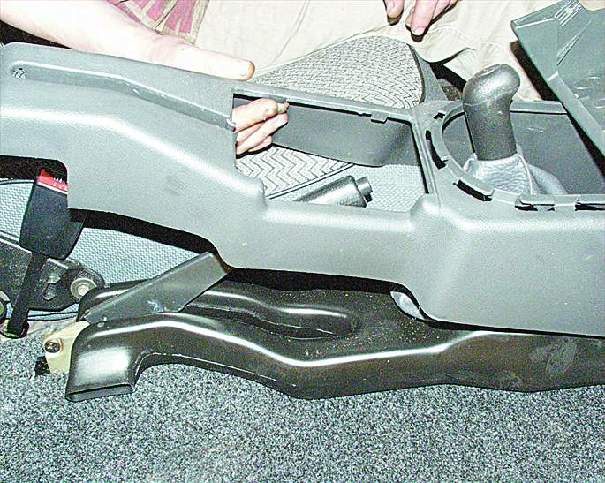

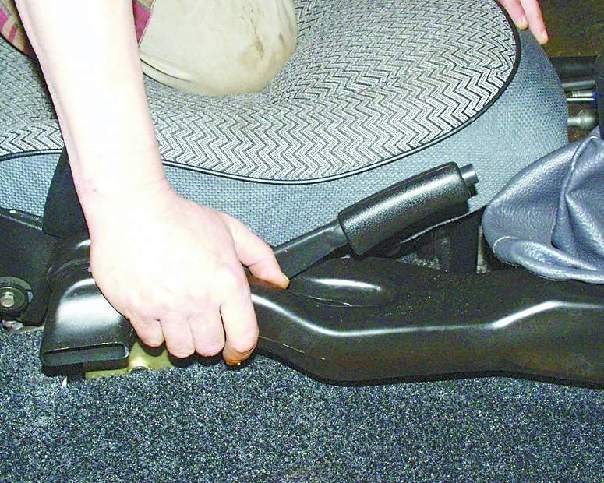

10. Снимите облицовку туннеля пола, сдвинув ее назад.
|
11. Снимите воздуховод внутренней вентиляции, отсоединив
его от корпуса отопителя.
|
12. Отсоедините провода от электродвигателя отопителя.
|
|
|
|
|

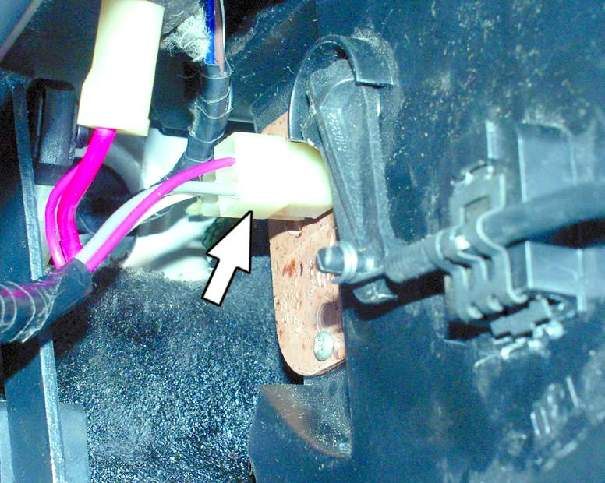

13. Отсоедините провода от резистора отопителя.
|

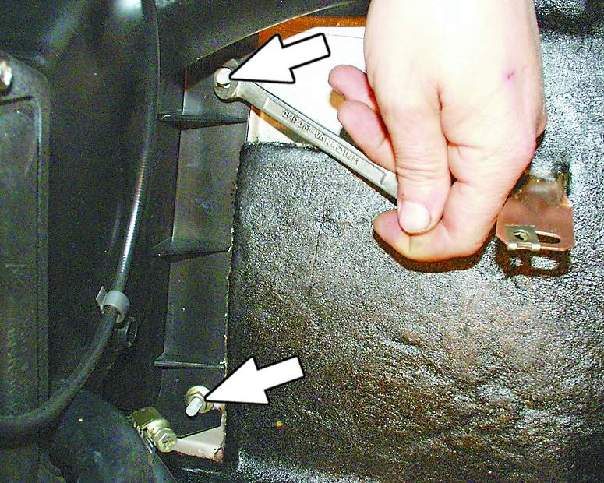

14. Отверните две гайки крепления с правой стороны отопителя.
|
15. Отверните две гайки крепления с левой стороны (под нижней
гайкой закреплен провод “массы” отопителя) и снимите отопитель с
панелью управления.
|
