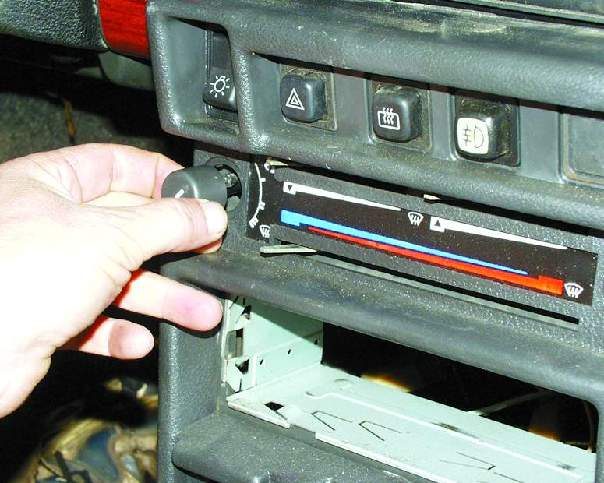

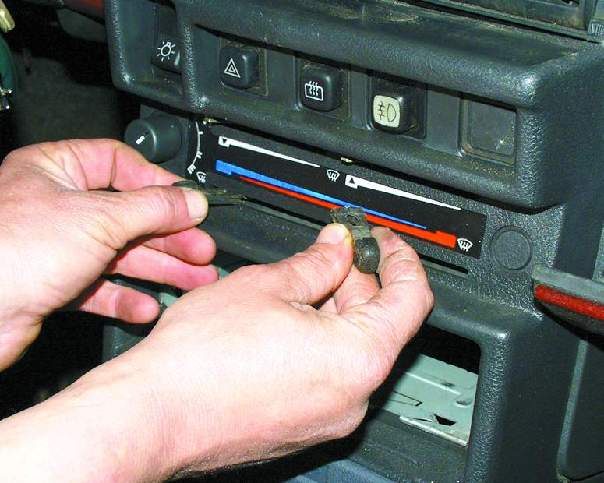

1. Снимите три ручки управления отопителем.
|
2. Снимите ручку переключателя вентилятора отопителя, потянув
ее на себя.
|
3. Отверните по два винта крепления накладки консоли панели
приборов с обеих сторон консоли.
|
|
|
 |
|
4. Сдвиньте накладку на себя.
|

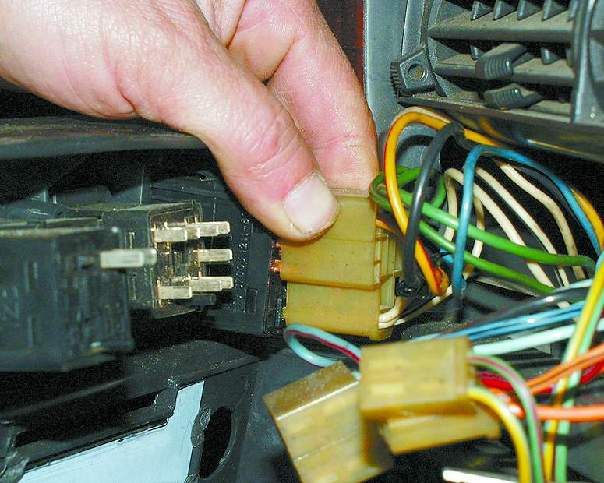

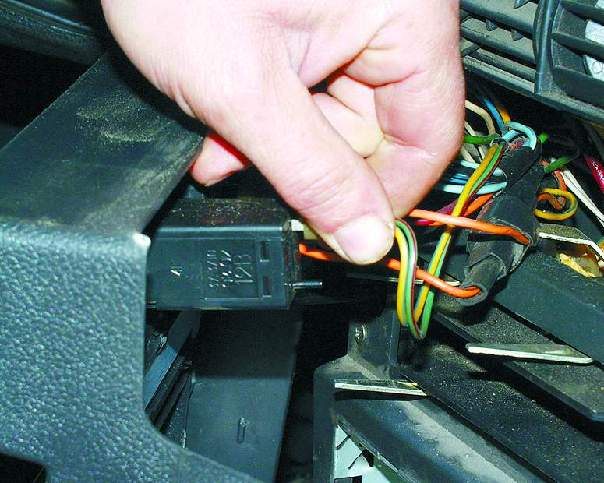

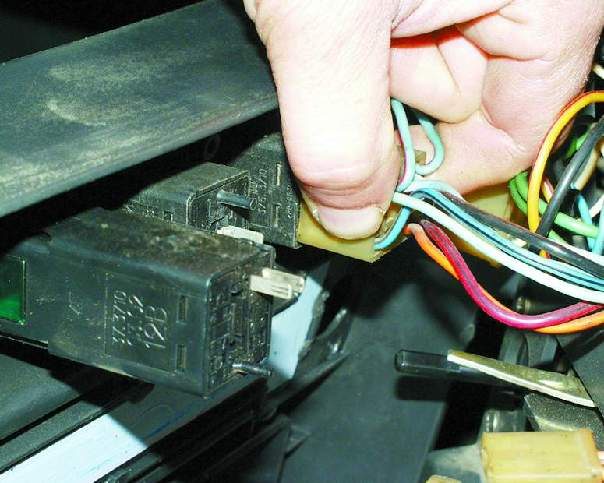

5. Отсоедините колодку с проводами от выключателя задних противотуманных
фонарей.
|

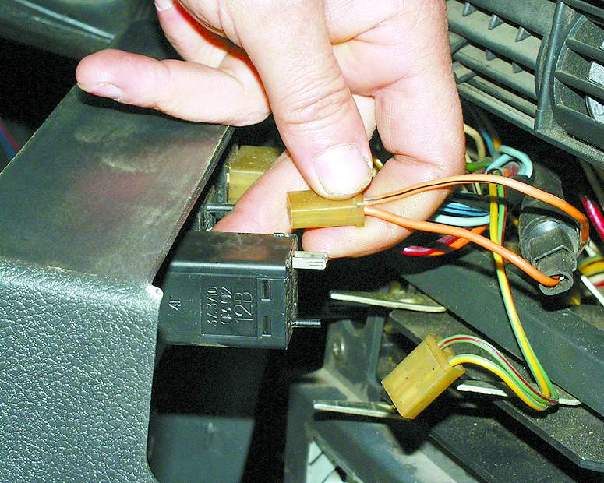

6. Отсоедините две колодки с проводами и один провод от выключателя
обогрева заднего стекла.
|
|
|
|
|
|
7. Отсоедините колодку с проводами от выключателя аварийной
сигнализации.
|
8. Снимите колодку с проводами с переключателя наружного освещения.
|

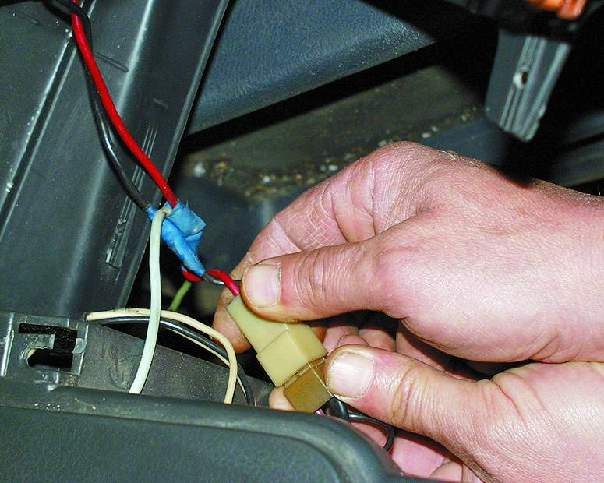

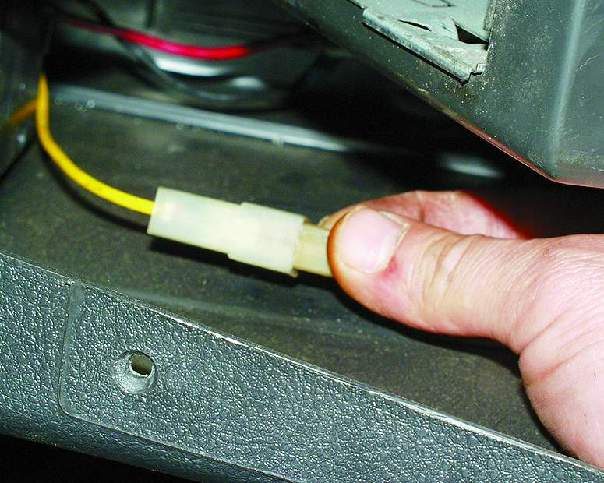

9. Отсоедините колодку с проводами подсветки прикуривателя.
|
|
|
|
|
|
10. Отсоедините колодку с проводами прикуривателя и снимите
накладку консоли.
|

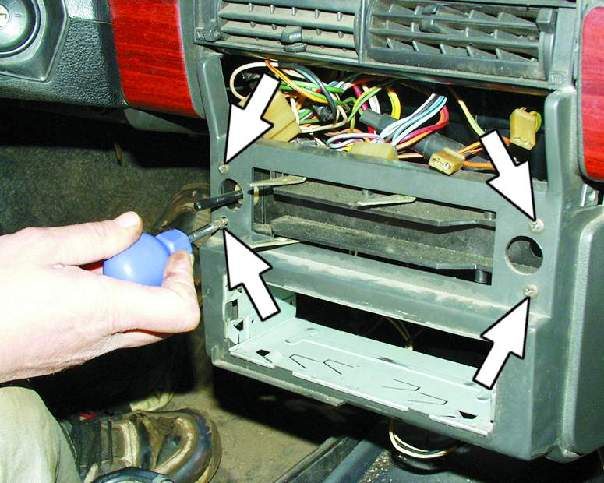

11. Отверните четыре винта крепления панели управления отопителем.
|

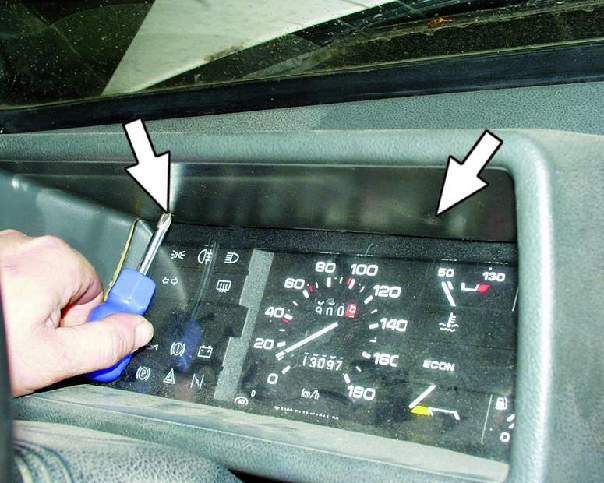

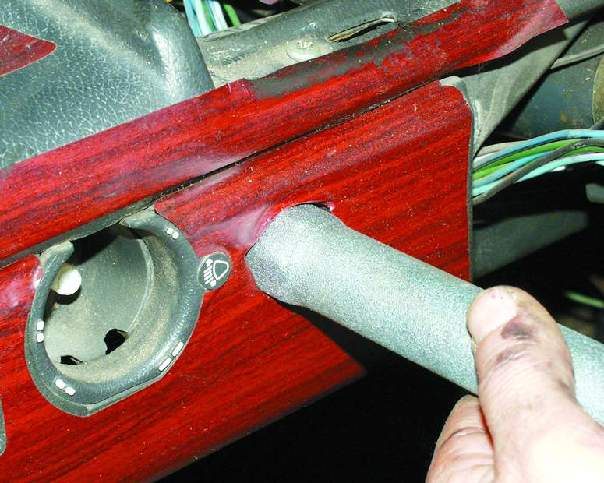

12. Отверните два винта крепления козырька комбинации приборов.
|
|
|
|
|
|

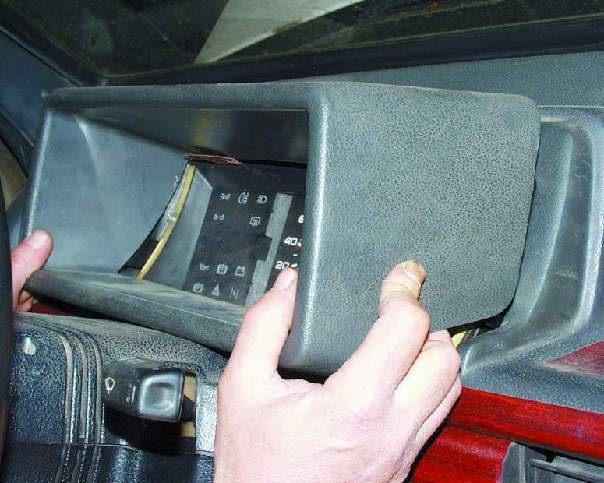

13. Снимите козырек комбинации приборов.
|

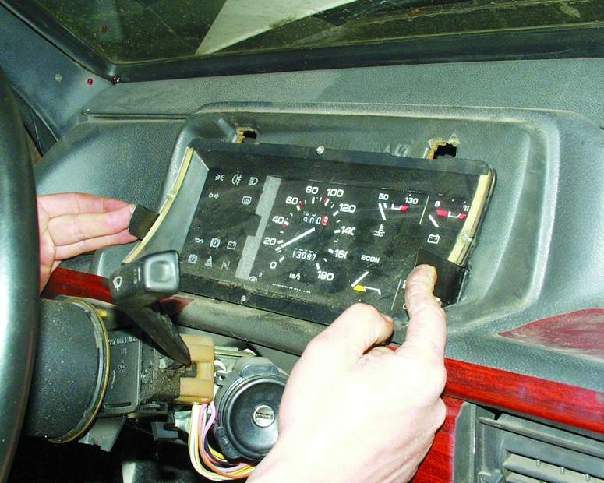

14. Сожмите пружинные зажимы...
|

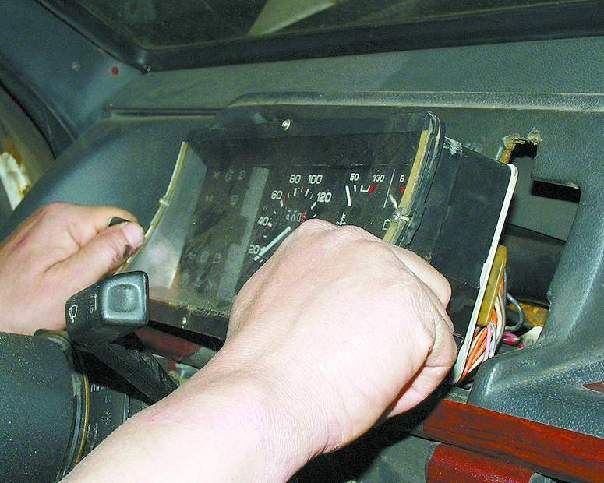

15. ...и выньте корпус комбинации приборов из панели.
|
|
|
|
|
|

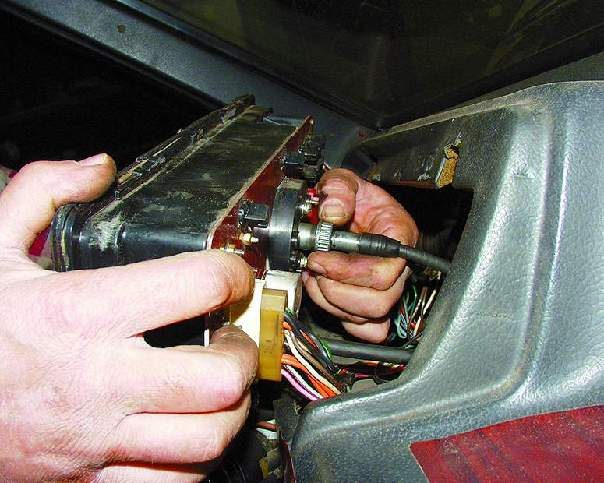

16. Отверните гайку крепления и отсоедините трос от спидометра.
|

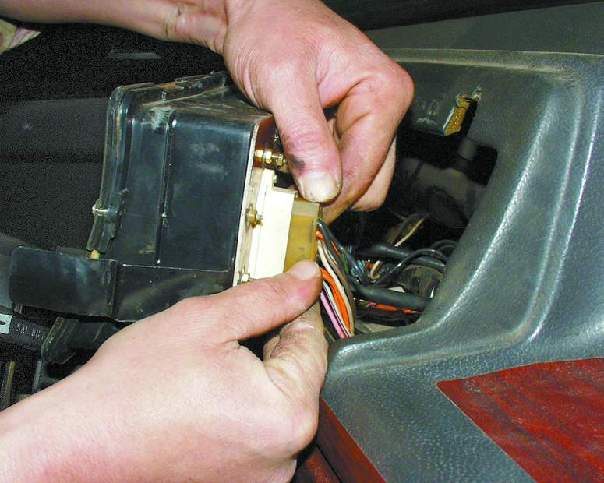

17. Отсоедините белую колодку с проводами от комбинации приборов.
|

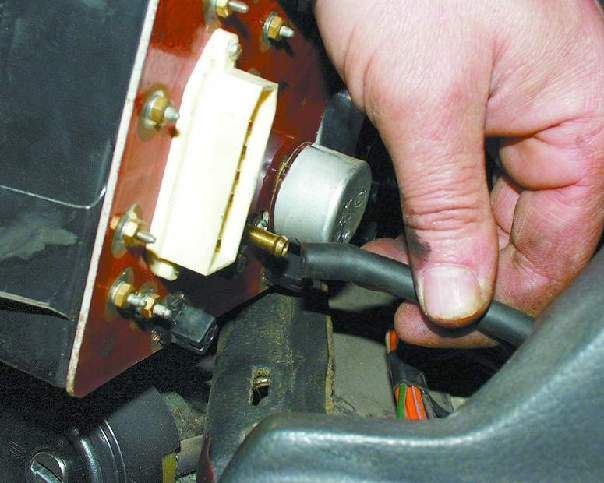

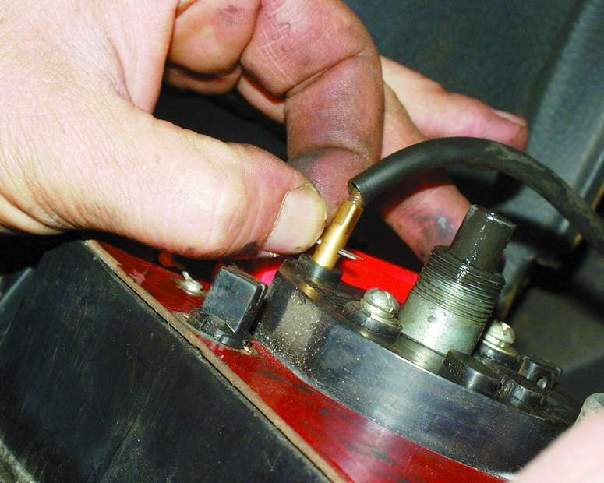

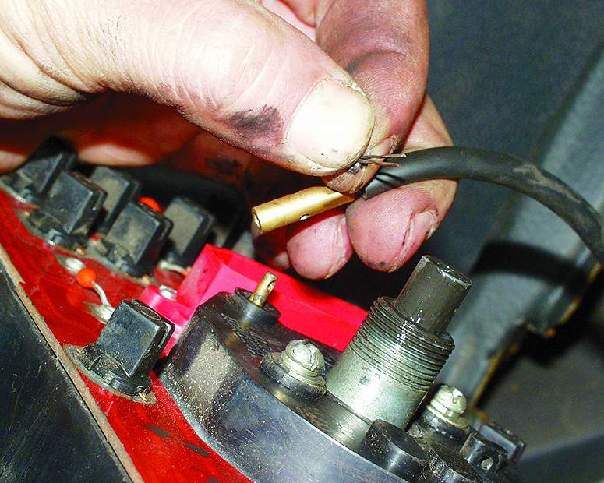

18. Снимите шланг с штуцера эконометра.
|
|
|
 |
|
19. Выньте шплинт.
|
20. Отсоедините от спидометра трос сброса показаний счетчика
суточного пробега.
|

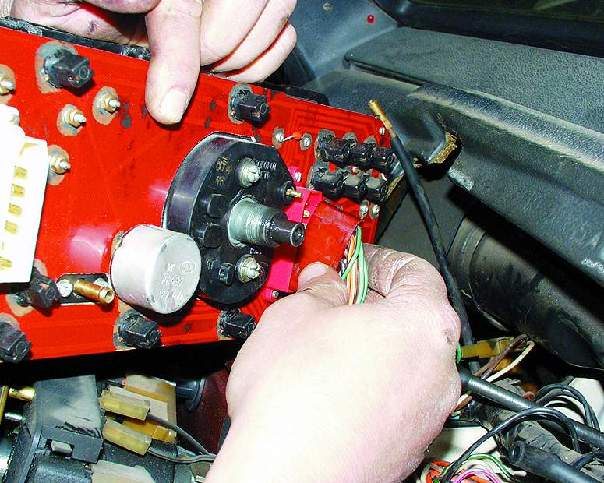

21. Отсоедините красную колодку от комбинации приборов.
|
|
|
 |
|

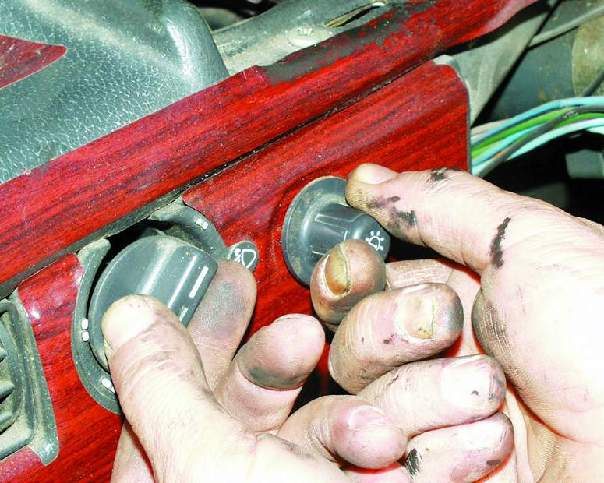

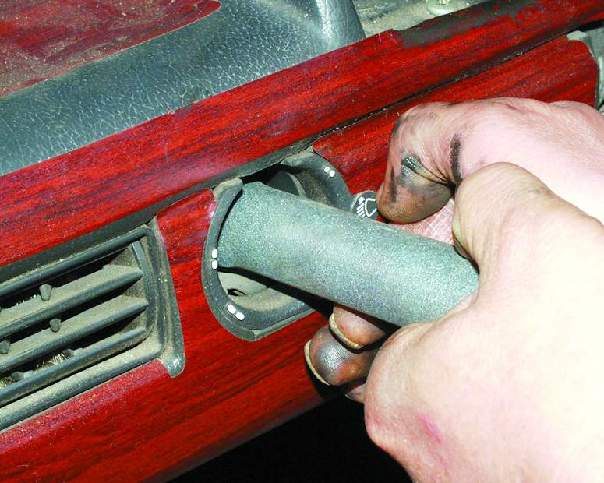

22. Снимите ручки гидрокорректора света фар и выключателя
освещения комбинации приборов, вытянув их на себя.
|
23. Отверните гайку крепления выключателя освещения комбинации
приборов.
|
24. Отверните гайку крепления гнезда гидрокорректора света
фар.
|
|
25. Снимите рулевое колесо и подрулевые переключатели (см.
подраздел 9.9.).
|
 |
 |
|

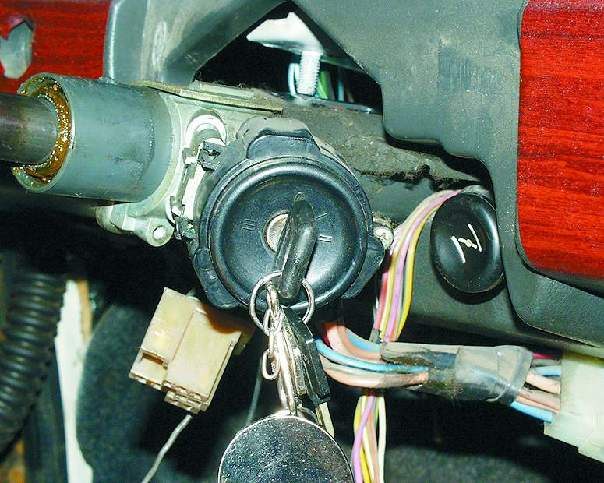

26. Установите ключ в замке зажигания в положение “0”, чтобы
выключить противоугонное устройство, и отсоедините колодку с проводами
замка зажигания.
|

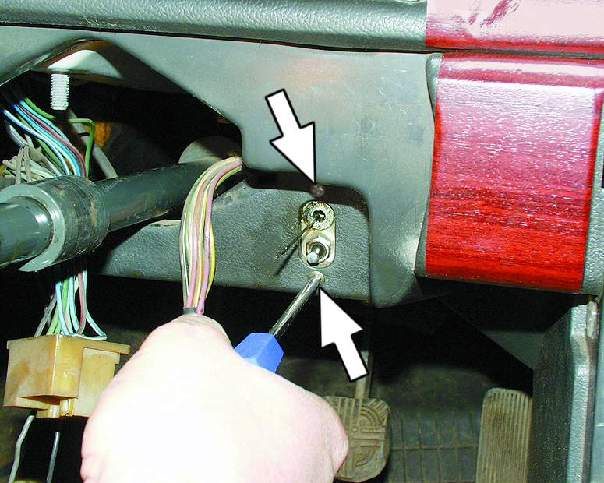

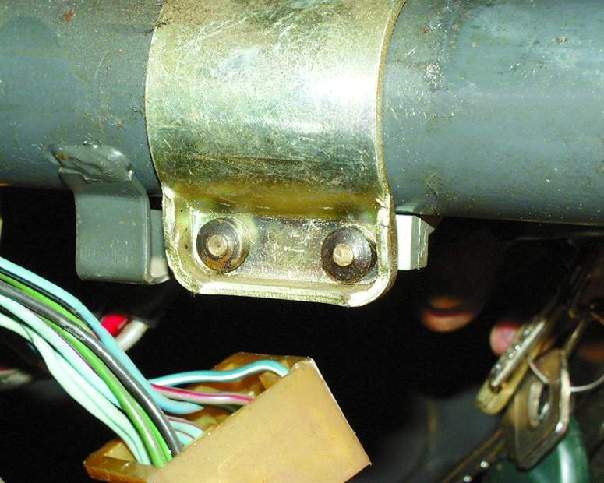

27. Отверните два болта и две гайки
крепления трубы рулевой колонки (см. примечание). |
|
Примечание
Чтобы нельзя было снять замок, тем самым отключив противоугонное
устройство, головки болтов крепления замка при определенном усилии
затяжки срезаются. Если на вашем автомобиле головки болтов не срезаны,
отверните два болта и снимите замок зажигания, не снимая трубу рулевой
колонки.
|
|
|
 |

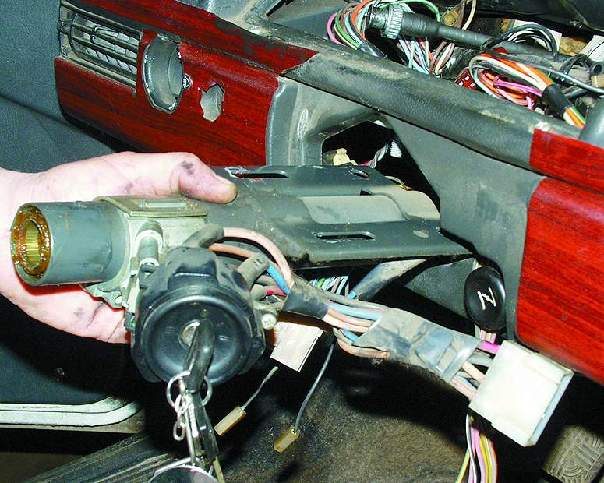

| 28. Снимите трубу рулевой колонки
вместе с замком зажигания.
|
29. Вытяните на себя ручку воздушной заслонки карбюратора
(подсос) так, чтобы появилась тяга, и снимите ручку с тяги.
|
30. Отверните два винта крепления направляющей тяги воздушной
заслонки к панели приборов.
|
|
|
 |
|

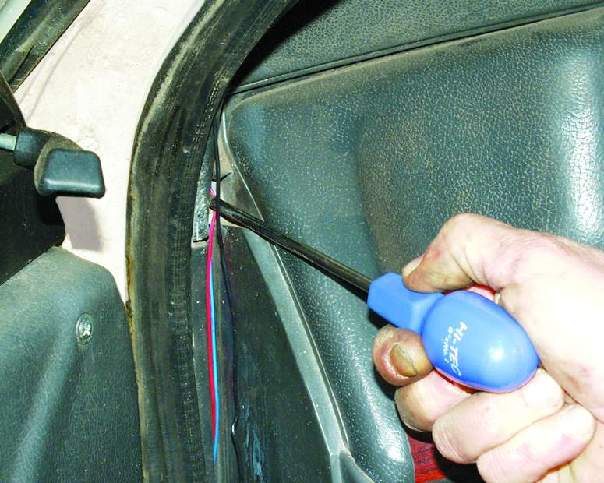

31. Отверните винт бокового крепления панели приборов с левой
стороны.
|

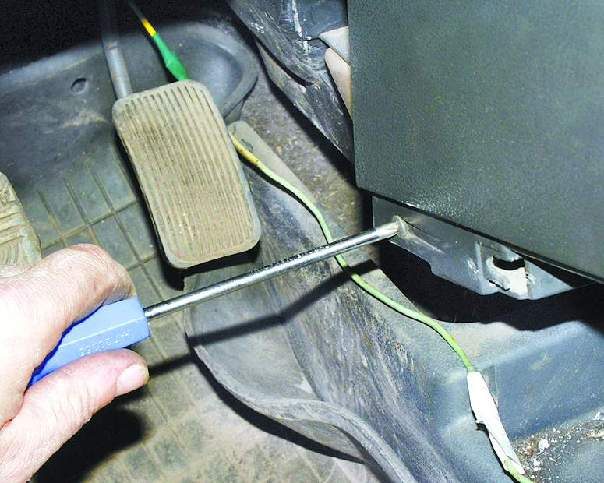

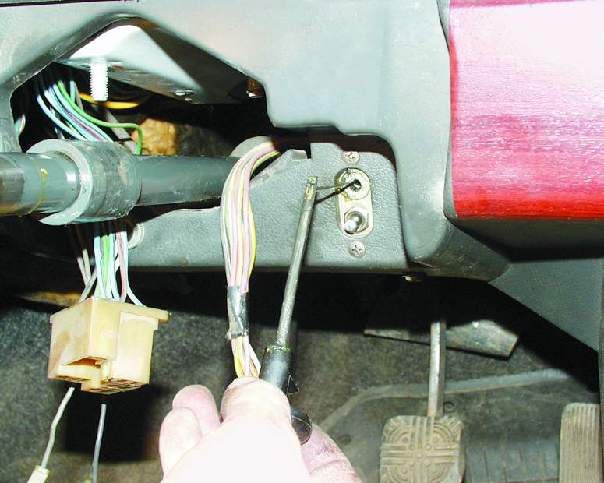

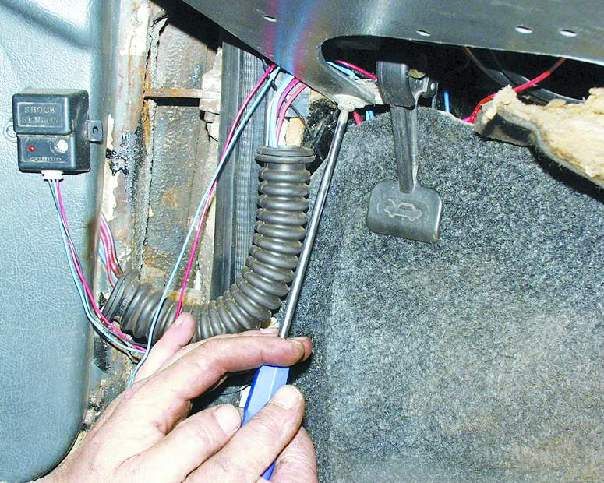

32. Отверните винт нижнего крепления панели приборов с левой
стороны.
|

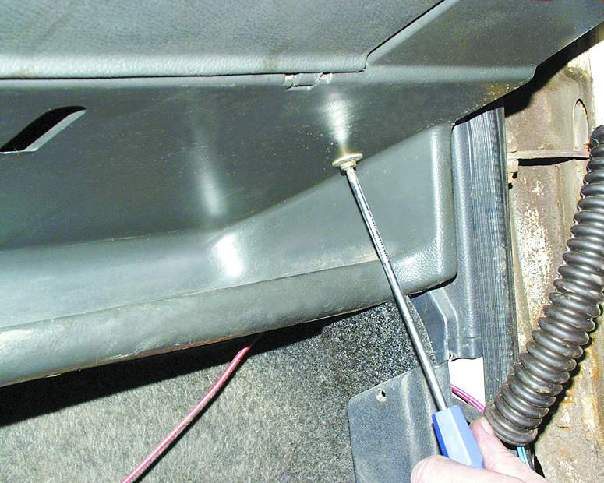

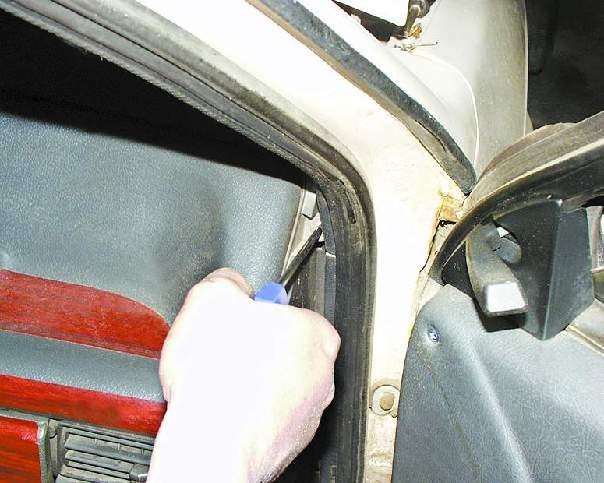

33. Отверните винт бокового крепления панели приборов с правой
стороны.
|
|
|
 |
|
34. Отверните винт нижнего крепления панели приборов с правой
стороны.
|

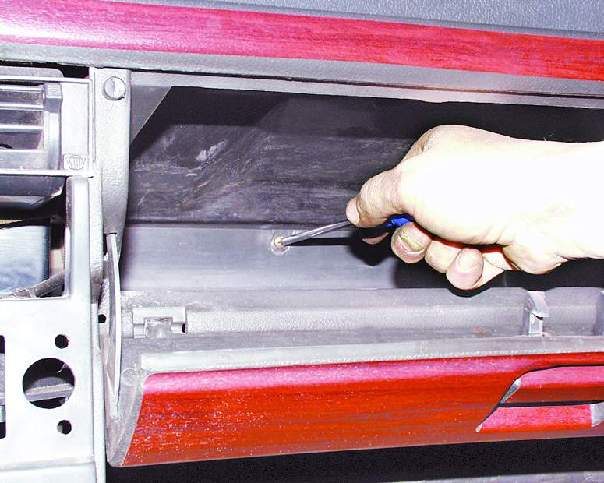

35. Отверните винт крепления панели приборов в вещевом ящике.
|

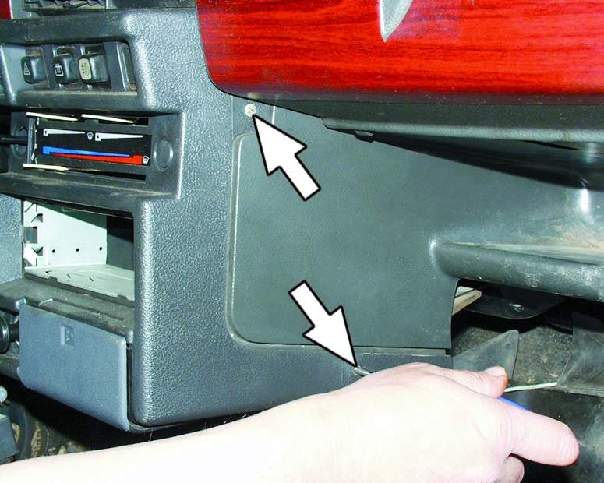

36. Отверните по одному винту крепления консоли панели приборов
с обеих сторон и снимите панель приборов.
|
