| 1. Зажмите вал привода в тисках. |
|
|
|

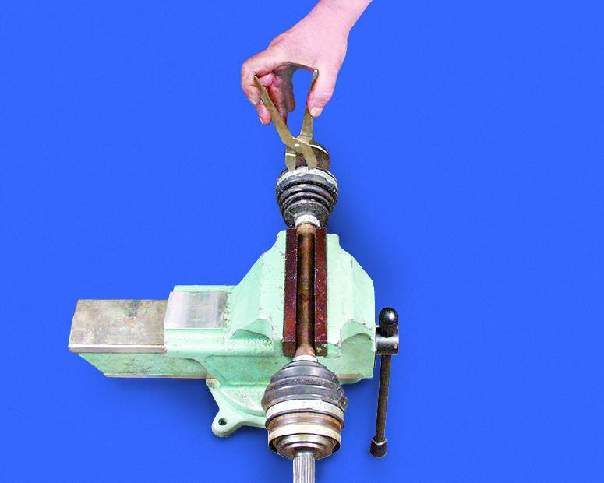

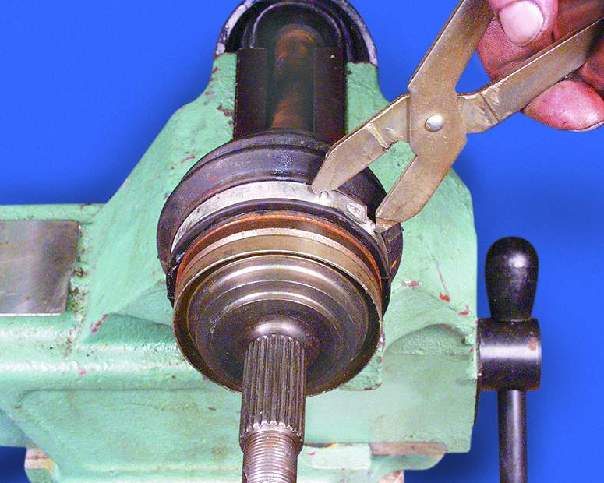

2. Снимите внутренний хомут внутреннего ШРУСа.
|
3. Снимите наружный хомут внутреннего ШРУСа.
|
|
|
|
|
|

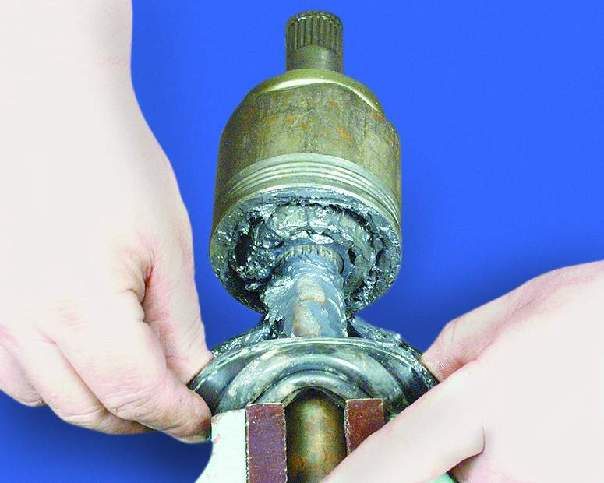

4. Сдвиньте грязезащитный чехол по валу и выверните его
наизнанку.
|

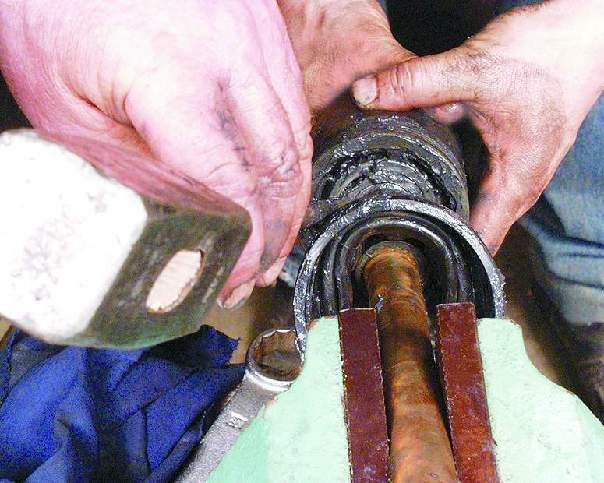

5. С помощью выколотки сбейте внутренний ШРУС с вала, прикладывая
усилие к обойме шарнира.
|

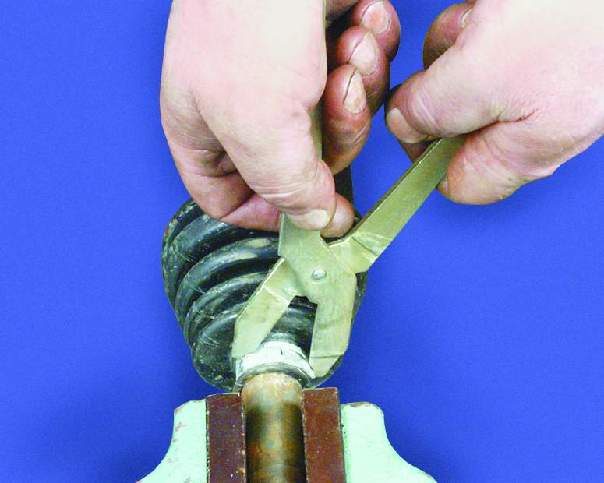

6. Снимите наружный хомут наружного шарнира.
|
|
|
|
|
|

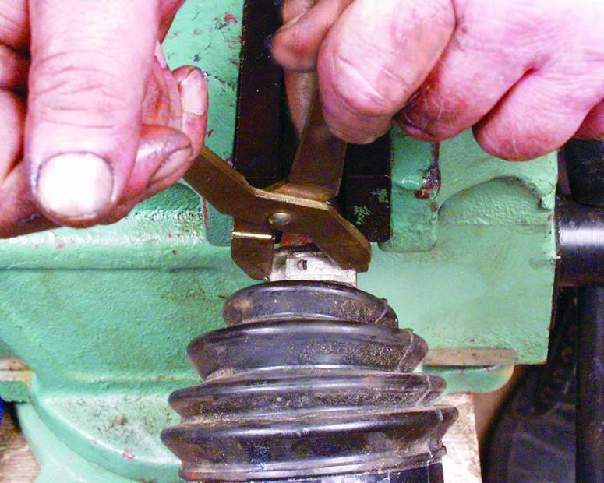

7. Снимите внутренний хомут наружного шарнира.
|
8. Сдвиньте грязезащитный чехол по валу и выверните его
наизнанку.
|

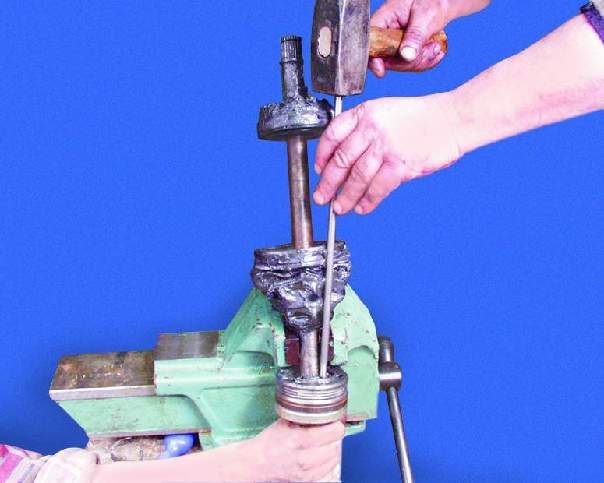

9. С помощью выколотки сбейте наружный ШРУС с вала, прикладывая
усилие к обойме шарнира.
|
|
Установите ШРУСы на вал в обратном порядке с учетом следующего:
Помните, что правый вал привода длиннее, чем левый.
Проверьте наличие смазки в новых ШРУСах. В наружных шарнирах должна
быть заложена смазка ШРУС-4 в количестве 40 см3, а во
внутренних – 80 см3. Если вам кажется, что ее мало, добавьте
еще – лишняя смазка не помешает.
Предупреждения
Устанавливая ШРУСы, следите за тем, чтобы в них не попала грязь.
Хомуты грязезащитных чехлов одноразовые: обязательно замените
их при замене ШРУСов. Не устанавливайте хомуты другой конструкции.
|
|
|
|
|
|

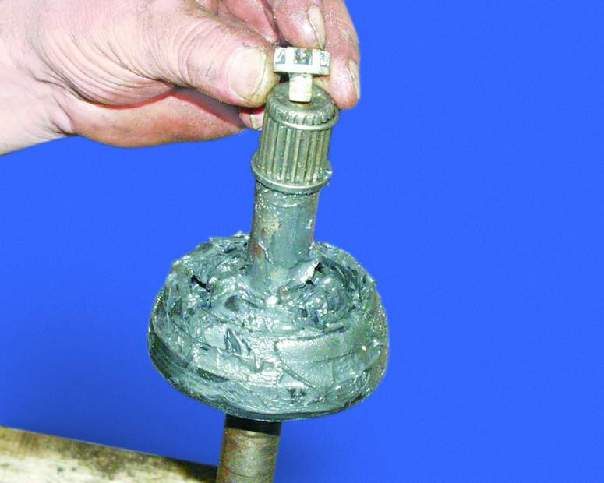

10. На конце вала, где устанавливается внутренний ШРУС,
должна быть установлена пластмассовая заглушка.
|

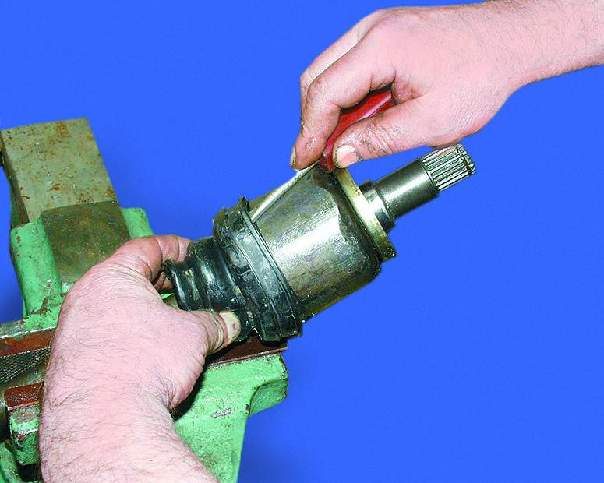

11. Чтобы выровнять давление воздуха внутри чехла и снаружи,
отожмите отверткой его кромку.
|

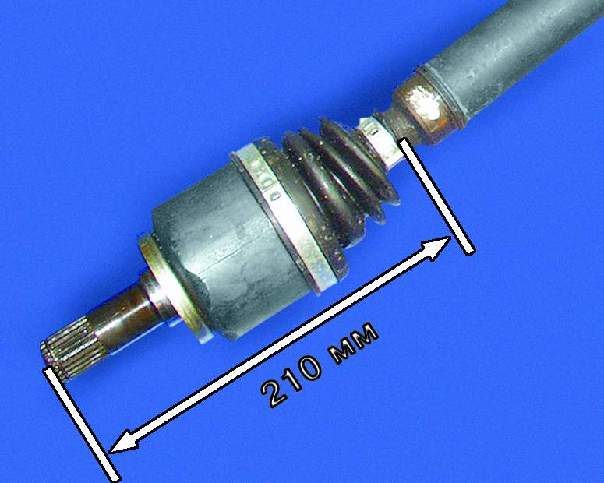

12. При установке чехла внутреннего ШРУСа выдержите размер
от торца носка ШРУСа до малой кромки грязезащитного чехла, равный
210 мм.
|
|
|

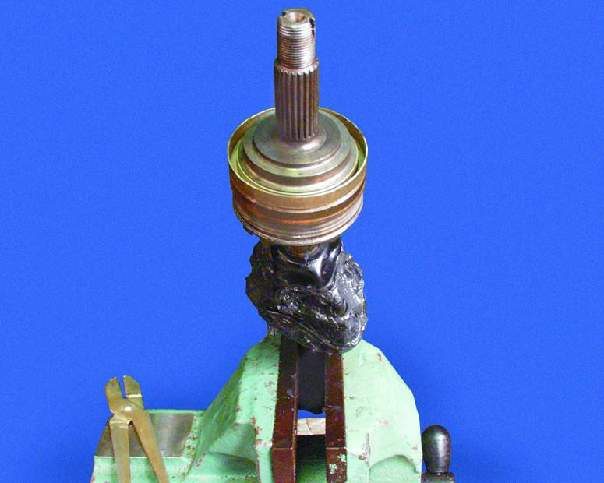

13. Тщательно затяните хомуты
с помощью специальных клещей. |
