6.1.5. Поворотный кулак. Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

		3. Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры ("башмаки"). Приподнимите и установите на опоры переднюю часть автомобиля. Снимите колесо.
1. Снимите защитный колпак гайки ступицы, подцепив его отверткой.	2. Расконтрите гайку ступицы и отверните ее.
Отворачивайте гайку ступицы на автомобиле, стоящем на земле! Ослабляйте и затягивайте болты крепления колеса только на стоящем на земле автомобиле. Момент затяжки болтов 65–95 Н·м (6,5–9,5 кгс·м).

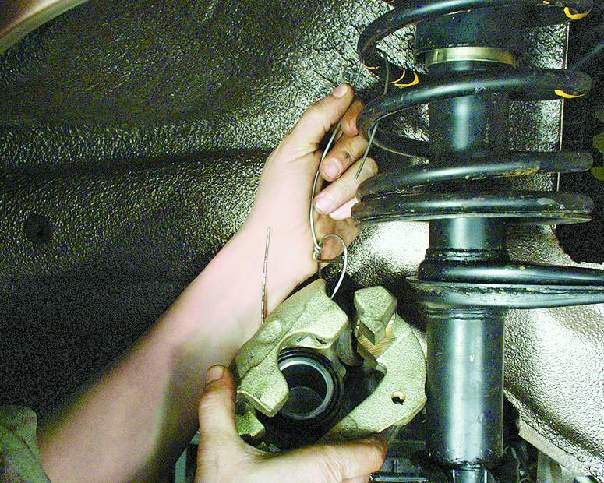

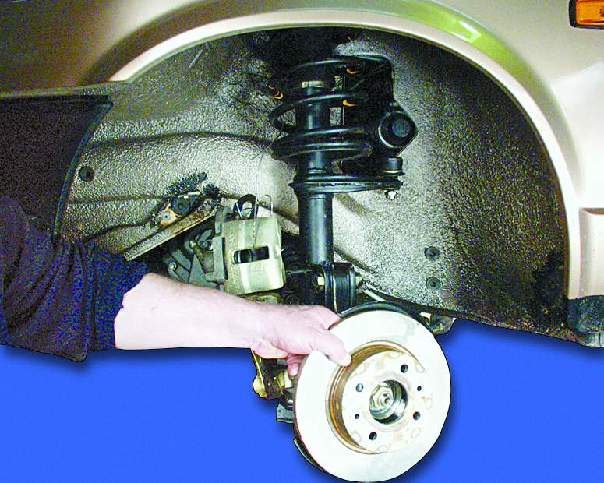

4. С помощью отвертки снимите упорную шайбу.	5. Снимите тормозную скобу и подвесьте ее на проволоке к пружине, следя за тем, чтобы тормозной шланг на перекручивался и не перегибался. Перед снятием тормозной скобы предварительно снимите тормозные колодки. Это облегчит установку скобы на место.	6. Снимите тормозной диск с направляющих штифтов.

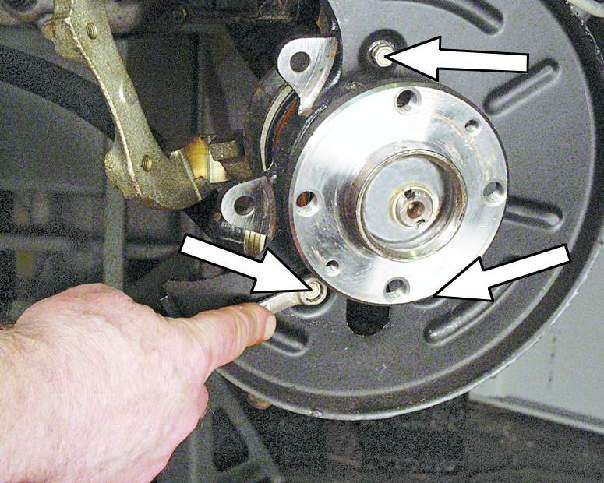

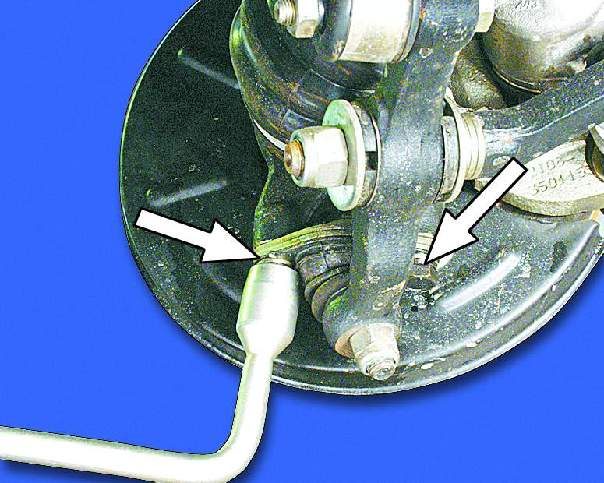

7. Отверните три болта крепления и снимите тормозной щит.	8. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака.	9. Промаркируйте положение эксцентрика (верхний болт) относительно скобы стойки.

10. Отверните две гайки и выньте оба болта крепления.	11. Отсоедините поворотный кулак от скобы стойки и снимите его с вала привода.
