6.1.2. Телескопическая стойка передней подвески. Разборка

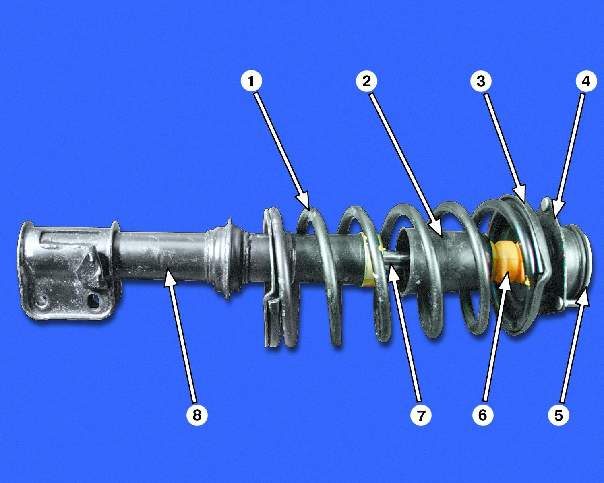

Телескопическая стойка передней подвески:

1 - пружина
2 - защитный кожух
3 - верхняя чашка пружины
4 - верхняя опора стойки
5 - ограничитель хода сжатия опоры
6 - буфер сжатия
7 - шток амортизатора
8 - корпус стойки

ПОРЯДОК ВЫПОЛНЕНИЯ

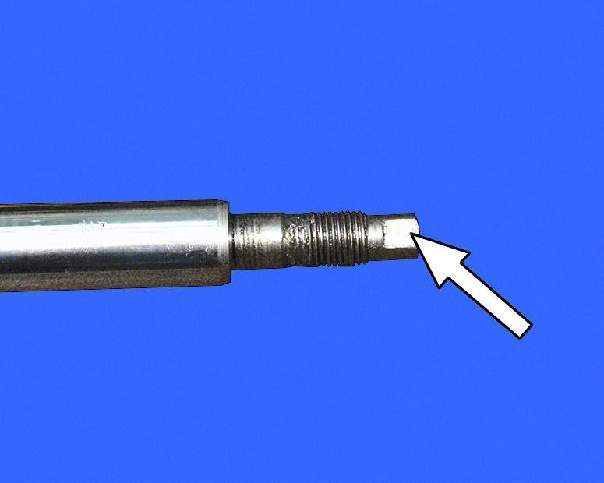

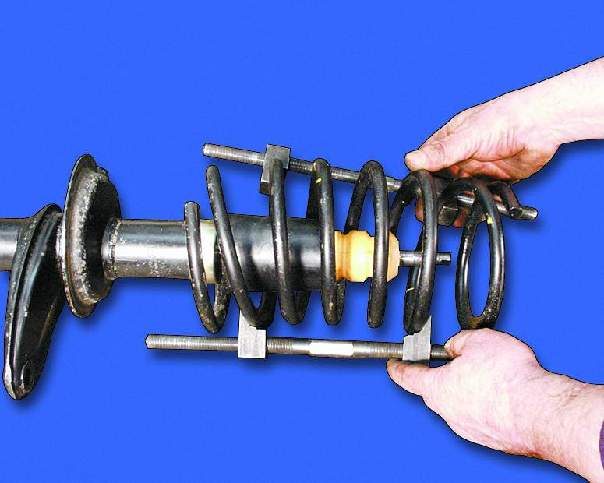

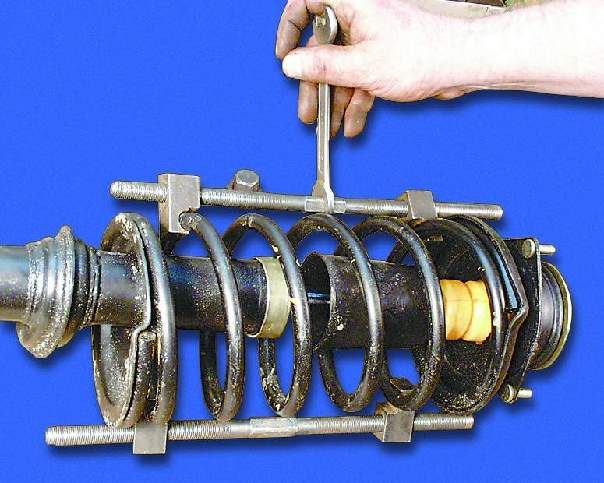

1. Установите стяжки на пружину и немного сожмите ее.	2. Отверните гайку крепления верхней опоры стойки, удерживая шток амортизатора за лыски от проворачивания вторым ключом .	Примечание Лыски на штоке амортизатора.

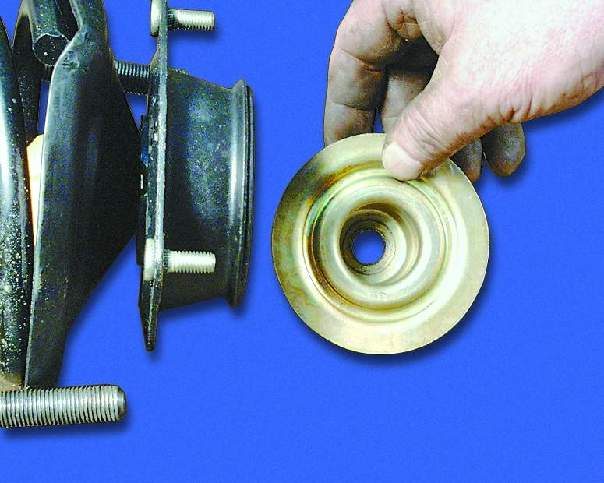

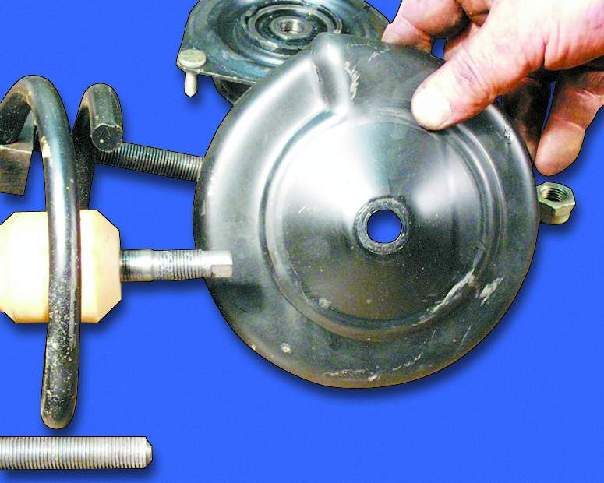

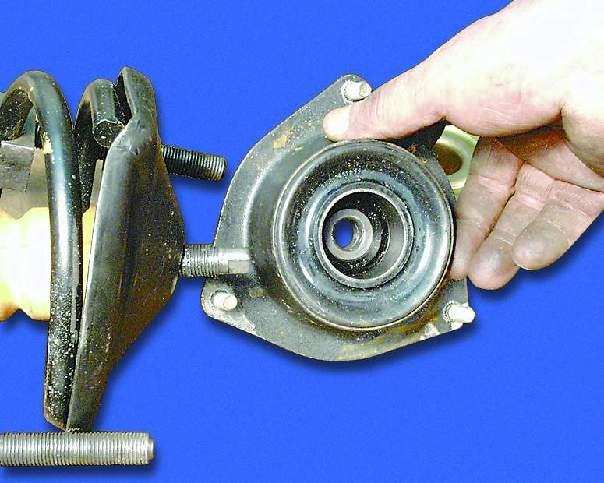

3. Снимите ограничитель хода сжатия опоры.	4. Снимите верхнюю опору стойки с подшипником.	5. Снимите верхнюю чашку пружины.

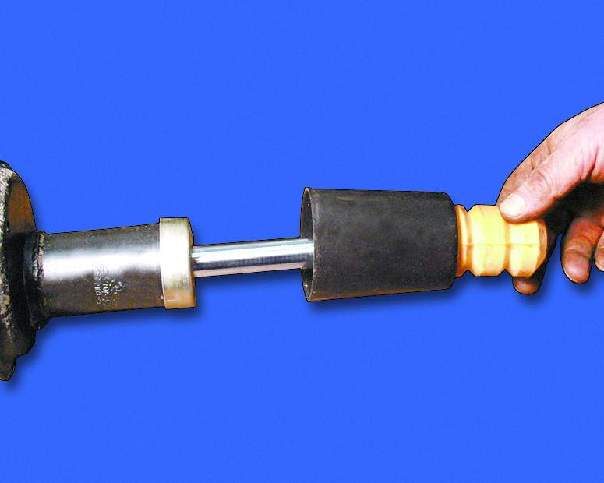

6. Аккуратно снимите пружину.	7. Снимите буфер хода сжатия с защитным кожухом.
