11.5.4. Проверка и замена термостата

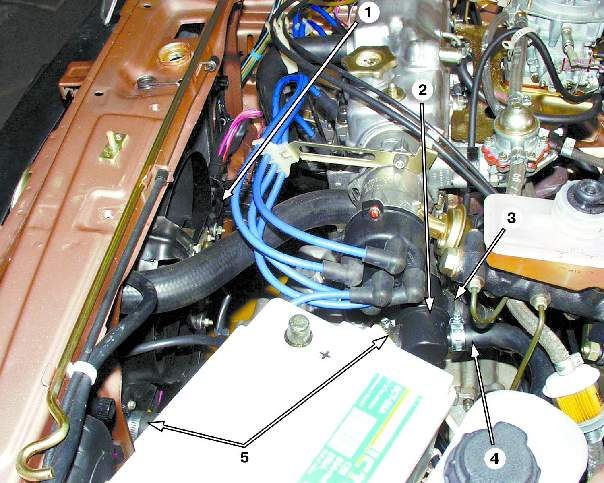

1 - пробка сливного отверстия радиатора
2 - термостат
3 - шланг к подводящей трубе насоса
4 - шланг к расширительному бачку
5 - нижний шланг радиатора (отводящий)

Примечания

Если двигатель перегревается во время работы или медленно прогревается до рабочей температуры, нужно проверить термостат.

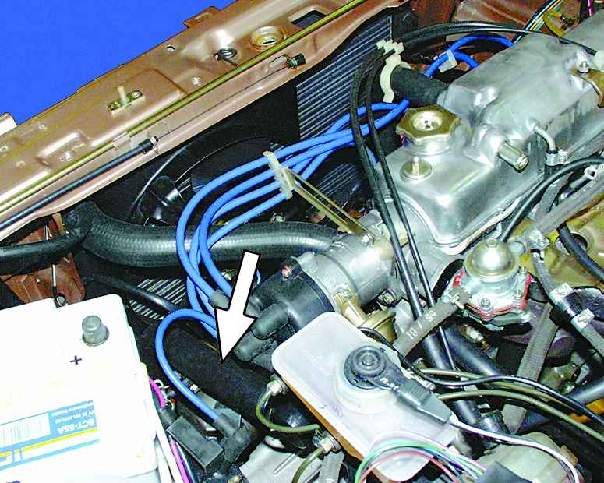

Для проверки термостата на автомобиле пустите двигатель и потрогайте рукой нижний шланг радиатора. Он должен быть холодным. После того как температура охлаждающей жидкости достигнет 87–92 °С, шланг должен начать нагреваться. Если этого не происходит, нужно снять термостат и проверить его работоспособность.

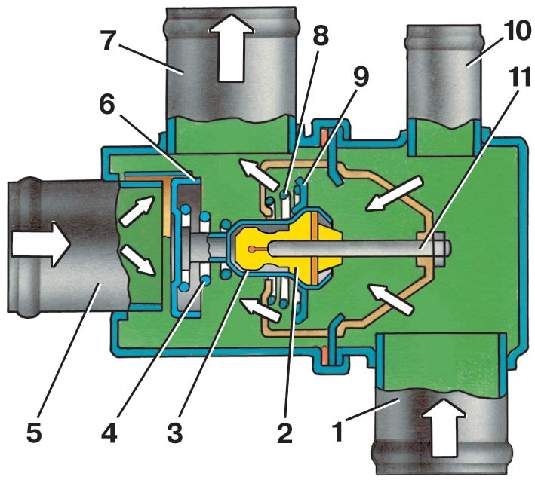

Термостат:

1 – входной патрубок (от радиатора)
2 – резиновая вставка
3 – твердый термочувствительный наполнитель
4 – пружина перепускного клапана
5 – входной патрубок (от двигателя)
6 – перепускной клапан
7 – выходной патрубок (к насосу)
8 – пружина основного клапана
9 – основной клапан
10 – патрубок (от расширительного бачка)
11 – поршень

ПОРЯДОК ВЫПОЛНЕНИЯ


1. Отверните болты крепления защиты картера и снимите ее.	2. Отверните пробку расширительного бачка.	3. Установите емкость под сливное отверстие, отверните пробку сливного отверстия блока цилиндров и слейте охлаждающую жидкость из блока цилиндров.

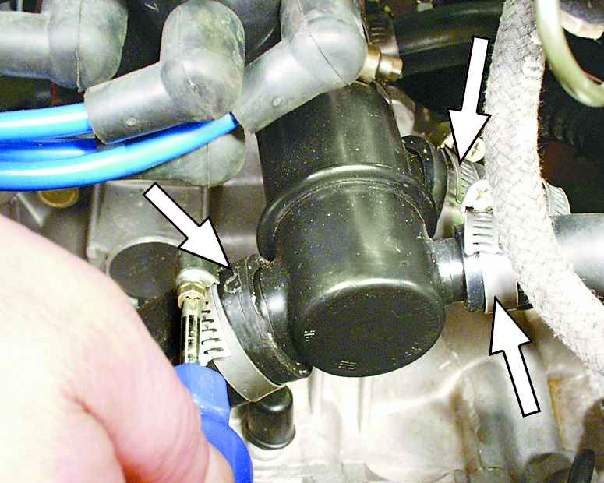

4. Установите емкость под сливное отверстие, отверните пробку сливного отверстия радиатора и слейте охлаждающую жидкость из радиатора.	5. Ослабьте затяжку хомутов.	6. Отсоедините три шланга от корпуса термостата.

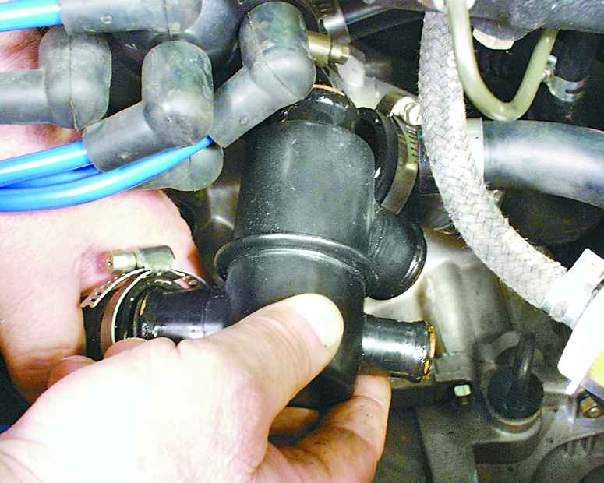

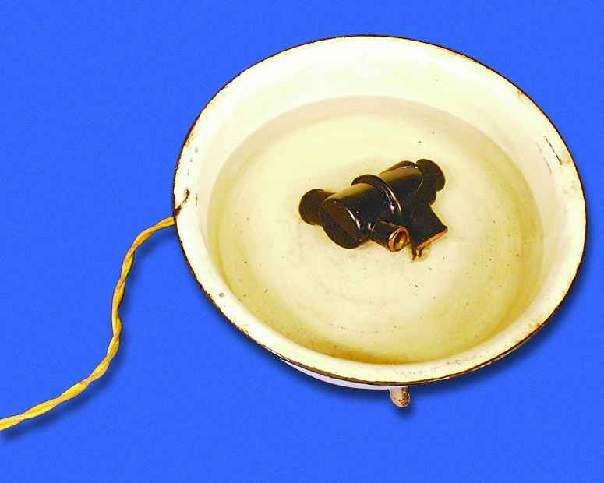

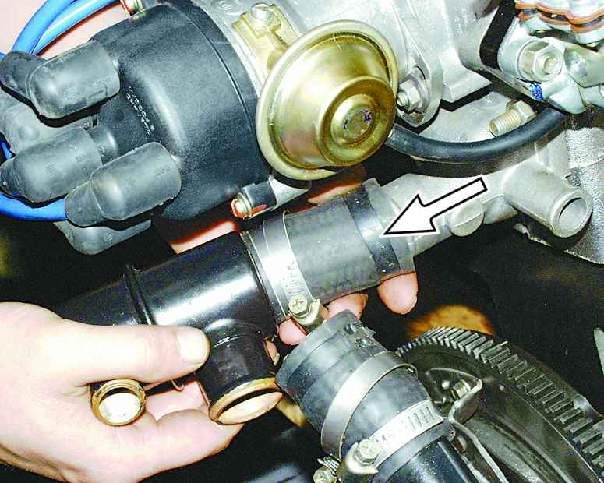

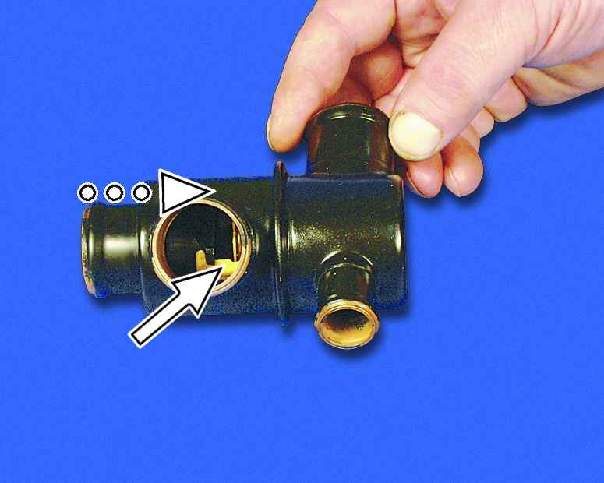

7. Ослабьте затяжку хомута и снимите термостат со шлангом. Затем отсоедините короткий шланг от термостата.	8. Опустите термостат в воду, подогретую до 78–80 °С . Нагрейте воду, постоянно перемешивая ее, до (87±2) °С .	9. При температуре (87±2) °С основной клапан термостата должен начать открываться. Если этого не происходит, замените термостат. Установку термостата произведите в порядке, обратном снятию.
