8.3.4.1. Разборка генератора

Генератор 37.3701. Очистите и продуйте генератор сжатым воздухом. Застопорьте шкив генератора захватом, входящим в комплект приспособления 67.7823.9504, отверните гайку крепления шкива и съемником спрессуйте шкив. Снимите шпонку и коническую шайбу шкива.

В комплект приспособления 67.7823.9504 входит обычный съемник и захват. Последний состоит из двух стальных полуколец, которые вкладывают в ручей шкива. Полукольца имеют такое же сечение, как и ремень привода генератора. С одной стороны они соединены шарнирно, а с другой снабжены рычагами, которые сжимаются одной рукой при снятии шкива.

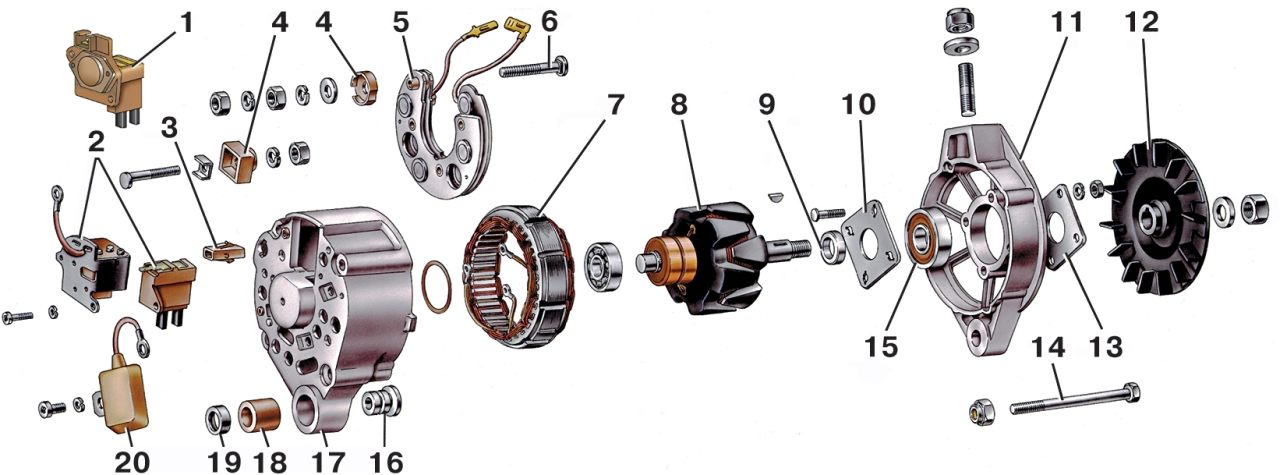

Рис. 8–12. Детали генератора 37.3701: 1 — регулятор напряжения в сборе с щеткодержателем у генераторов выпуска с 1996 г.; 2 — регулятор напряжения и щеткодержатель у генераторов выпуска до 1996 г.; 3 — колодка вывода дополнительных диодов; 4 — изолирующие втулки; 5 — выпрямительный блок; 6 — контактный болт; 7 — статор; 8 — ротор; 9 — дистанционная втулка; 10 — внутренняя шайба крепления подшипника; 11 — крышка со стороны привода; 12 — шкив;13 — наружная шайба крепления подшипника; 14 — стяжной болт; 15 — передний шарикоподшипник ротора; 16 — втулка; 17 — крышка со стороны контактных колец; 18 — буферная втулка; 19 — поджимная втулка; 20 — конденсатор

Отсоедините провод от штекера "В" регулятора напряжения. Отсоедините провода регулятора и конденсатора от клеммы "30" генератора и отверните винты крепления регулятора напряжения. У генераторов выпуска до 1996 г., чтобы не сломать щетки при снятии щеткодержателя, вставьте лезвие отвертки между корпусом регулятора 2 (рис. 8–12) и щеткодержателем и частично выдвиньте регулятор из генератора, оставив на месте щеткодержатель. После этого наклоните и извлеките регулятор совместно с  щеткодержателем из генератора. Снимите конденсатор 20, отвернув винт крепления.

Отверните гайки стяжных болтов 14 и снимите крышку 11 генератора и ротор 8. Отверните гайки болтов, соединяющих наконечники диодов с выводами обмотки статора и извлеките статор 7 из крышки 17 генератора.

Отверните гайку контактного болта 6, отсоедините от колодки 3 штекер провода дополнительных диодов и снимите выпрямительный блок 5.

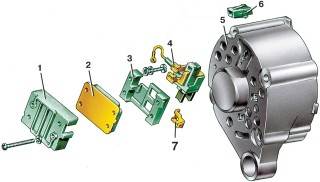

Рис. 8–13. Детали передней части генератора Г-222: 1 — кожух; 2 — регулятор напряжения; 3 — основание; 4 — щеткодержатель со щетками; 5 — крышка генератора со стороны контактных колец; 6 — колодка штекера центрального вывода обмотки статора; 7 —вывод "15" генератора (вывод "Б" регулятора напряжения)

Генератор Г-222 разбирается в таком же порядке. Для снятия регулятора напряжения надо отвернуть винты крепления и снять кожух 1 (рис. 8–13) в сборе с регулятором 2, основанием 3 и щеткодержателем 4. Затем, отвернув винты, разъединить регулятор, основание и щеткодержатель со щетками.

Дальше разборка генератора Г-222 аналогична разборке генератора 37.3701.
