4.4. Задний мост

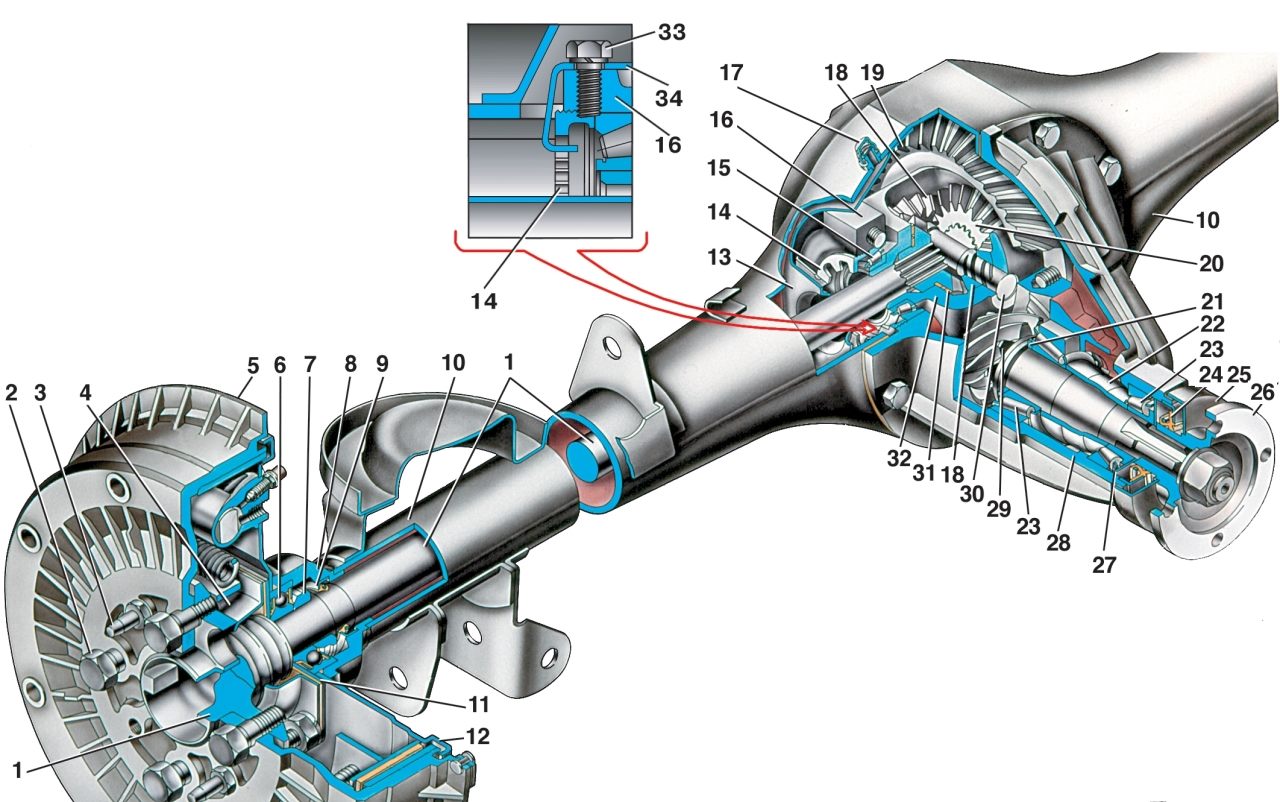

Рис. 4–52. Задний мост: 1 — полуось; 2 — болт крепления колеса; 3 — направляющий штифт; 4 — маслоотражатель; 5 — тормозной барабан; 6 — подшипник полуоси; 7 — запорное кольцо; 8 — фланец балки заднего моста; 9 — сальник полуоси; 10 — балка заднего моста; 11 — пластина крепления подшипника; 12 — щит заднего тормоза; 13 — направляющая полуоси; 14 — регулировочная гайка; 15 — подшипник коробки дифференциала; 16 — крышка подшипника; 17 — сапун; 18 — сателлит; 19 — ведомая шестерня; 20 — шестерня полуоси; 21 — регулировочное кольцо ведущей шестерни; 22 — распорная втулка; 23 — подшипники ведущей шестерни; 24 — сальник ведущей шестерни; 25 — грязеотражатель; 26 — фланец; 27 — маслоотражатель; 28 — картер редуктора заднего моста; 29 — ведущая шестерня; 30 — ось сателлитов; 31 — регулировочная шайба; 32 — коробка дифференциала; 33 — болт крепления стопорной пластины; 34 — стопорная пластина гайки подшипника

Устройство заднего моста показано на (рис. 4–52).
