4.4.5. Правка балки заднего моста

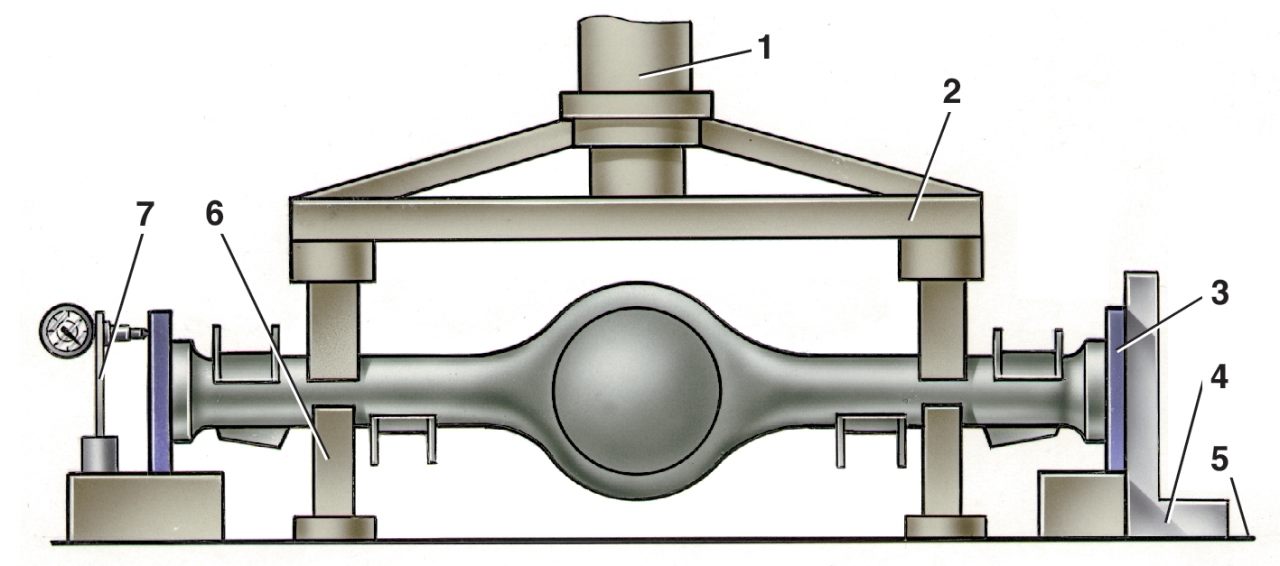

Рис. 4–58. Схема правки балки заднего моста: 1 — гидроцилиндр; 2 — прижимная траверса; 3 — фланец А.70172; 4 — угольник; 5 — стол пресса; 6 — упор; 7 — стойка индикатора

Прикрепите к каждому концу балки фланцы А.70172 (используемые при правке, а не при проверке балок) и установите ее на опоры гидравлического пресса так, чтобы концы прижимной траверсы 2 (рис. 4–58) находились в зоне деформации балки. Наиболее вероятное расположение зоны деформации на расстоянии 200–300 мм от торцов фланцев балки.

Установите стойку 7 с индикатором так, чтобы ножка индикатора упиралась в верхнюю часть боковой поверхности фланца, а стрелка индикатора стояла на делении, равном величине деформации балки, замеренной щупом при проверке балки. С другой стороны балки установите или стойку с индикатором, или угольник 4.

Установив под балку (в зоне деформации) ограничительные упоры 6, выправьте гидравлическим прессом балку последовательно в горизонтальной и вертикальной плоскостях, контролируя результаты правки по индикатору или щупом по угольнику 4.

Максимальное усилие пресса при правке балки не должно превышать 98000 Н (10 000 кгс), чтобы не произошло чрезмерной деформации сечения кожуха.

ПРИМЕЧАНИЕ При правильно подобранной опытным путем высоте упора 6,  балку можно править без проверки угольником или индикатором.

Снимите балку с пресса и проверьте ее, как указано выше, заменив фланцы А.70172 на "проверочные".

При отсутствии надлежащего оборудования, как исключение, допускается правка балки заднего моста последовательно с каждой стороны, но с обязательной проверкой деформации балки с обеих сторон (см. "Проверка балки заднего моста").
