4.3. Карданная передача

С 1988 года на автомобили устанавливается карданная передача с шарнирами повышенной долговечности. Она внешне отличается увеличенной толщиной вилок по месту установки игольчатых подшипников, отсутствием металлических обойм под сальниками крестовины и более резким переходом трубы переднего карданного вала в шлицевой наконечник (примерно под углом 90°). Карданные шарниры имеют улучшенное уплотнение игольчатых подшипников. Это достигается применением сальников радиально-торцевого уплотнения. Корпуса игольчатых подшипников отштампованы из листовой стали, в отличие от точеных из прутковой стали в ранее применяемой карданной передаче.

Новые и ранее выпускаемые крестовины карданных шарниров взаимозаменяемы. Но устанавливать крестовины ВАЗ-2105, 2107 в вилки карданных валов ВАЗ-2101 нежелательно, так как в этих вилках уменьшается жесткость штампованных корпусов игольчатых подшипников.

В связи с изменением размеров вилок карданных шарниров изменена технология разборо-сборочных работ новых карданных шарниров. Поэтому в тексте описывается технология ремонта как старых, так и новых шарниров.

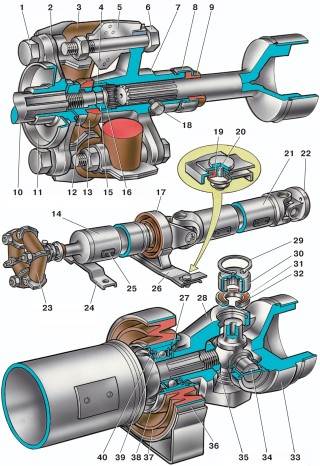

Рис. 4–38. Карданная передача: 1 — болт крепления эластичной муфты к фланцу вторичного вала коробки передач; 2 — фланец вторичного вала коробки передач; 3 — резиновый элемент эластичной муфты; 4 — центрирующая втулка фланца переднего карданного вала; 5 — вкладыш эластичной муфты; 6 — болт крепления эластичной муфты к фланцу карданного вала; 7 — фланец переднего карданного вала; 8 — обойма сальника; 9 — сальник; 10 — вторичный вал коробки передач; 11 — грязеотражатель; 12 — гайка крепления фланца на вторичном валу; 13 — уплотнитель центрирующего кольца; 14 — передний карданный вал; 15 — центрирующее кольцо; 16 — стопорное кольцо; 17 — промежуточная опора; 18 — пробка; 19 — резиновая втулка; 20 — дистанционная втулка; 21 — задний карданный вал; 22 — фланцевая вилка карданного шарнира; 23 — эластичная муфта; 24 — кронштейн безопасности; 25 — балансировочная пластина; 26 — поперечина промежуточной опоры; 27 — стопорное кольцо; 28 — вилка переднего карданного вала; 29 — стопорное кольцо; 30 — игольчатый подшипник; 31 — сальник; 32 — обойма сальника; 33 — вилка карданного шарнира; 34 — крестовина; 35 — гайка крепления вилки; 36 — кронштейн промежуточной опоры; 37 — упругая подушка; 38 — корпус подшипника; 39 — подшипник; 40 — грязеотражатель

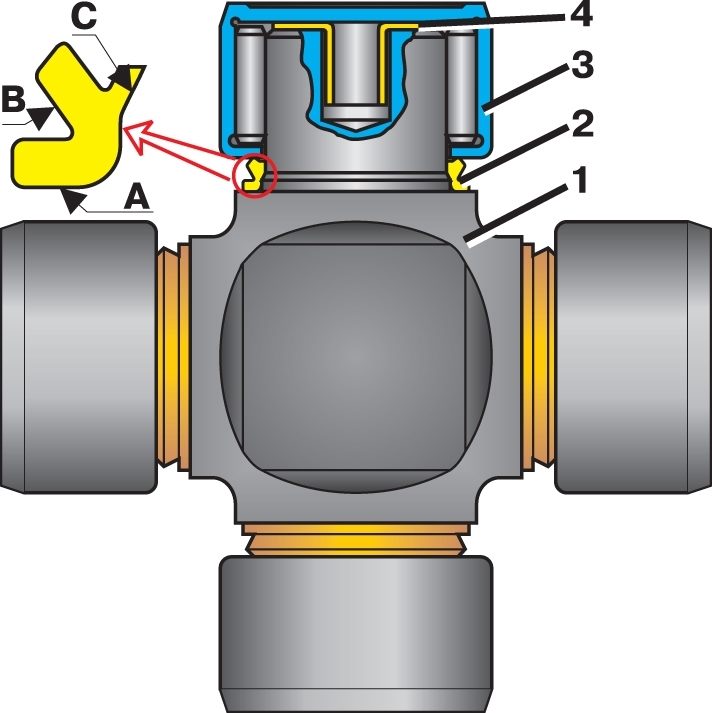

Рис. 4–39. Крестовина карданного шарнира в сборе: 1 — крестовина; 2 — сальник радиально — торцевого уплотнителя; 3 — игольчатый подшипник; 4 — торцевая шайба; А, В, С — уплотнительные поверхности сальника

Устройство карданной передачи показано нарис. 4–38, а крестовины с сальником радиально-торцевого уплотнения — на рис. 4–39.
