4.4.2. Разборка и сборка заднего моста

Разборка. Снимите с моста трубопровод с тройником тормозной системы, отсоедините при этом концы трубок от тормозных колесных цилиндров.

Установите мост на стенде для ремонта и слейте масло из картера.

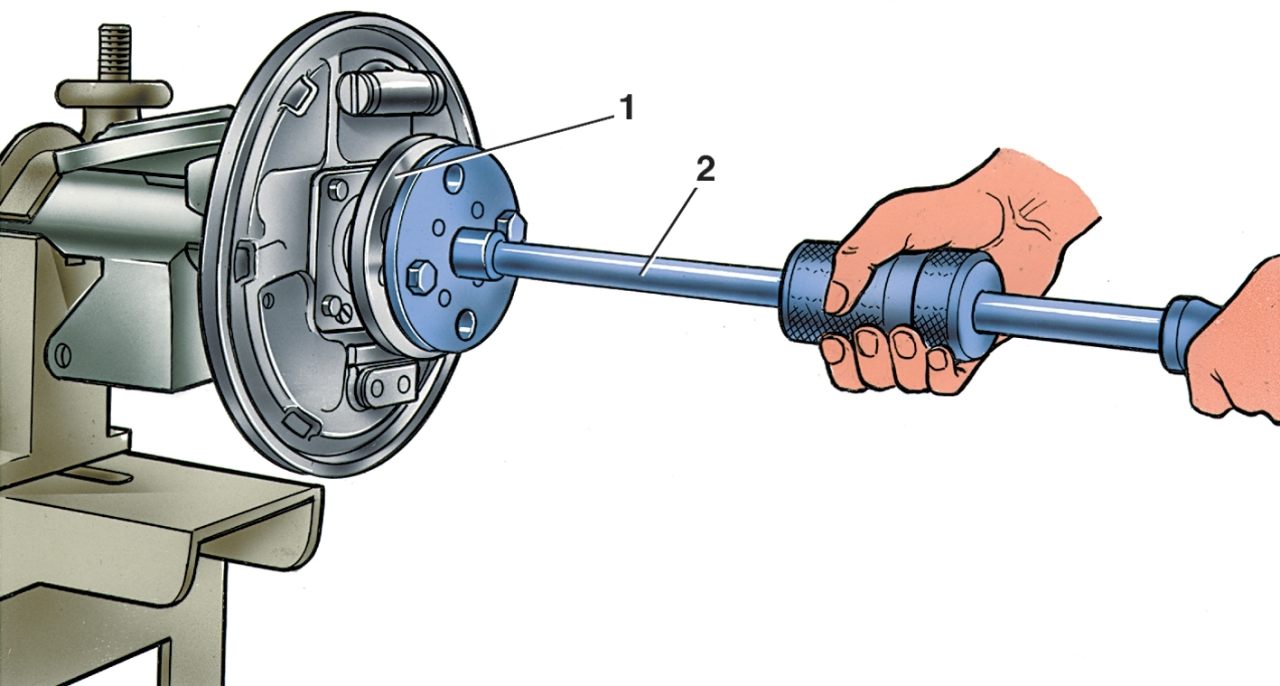

Рис. 4–53. Выпрессовка полуоси с помощью съемника 67.7801.9516: 1 — полуось; 2 — ударный съемник

Сняв тормозной барабан и отвернув гайки крепления щита тормоза, съемником 67.7801.9516 (рис. 4–53) выньте полуось в сборе с маслоотражателем, пластиной крепления подшипника полуоси, подшипником и запорным кольцом. Снимите щит тормоза и уплотнительное кольцо. При необходимости замены выньте сальник из фланца балки моста.

Выполните те же операции на другом конце балки, затем снимите редуктор.

Сборку заднего моста проводите в последовательности, обратной разборке. При этом необходимо:

— резьбу болтов крепления редуктора смазать герметиком, предварительно обезжирив их резьбовые отверстия в балке заднего моста;

— сальник подшипника полуоси перед установкой покройте смазкой ЛИТОЛ-24;

— при установке сальника во фланец балки пользуйтесь оправкой А.70157;

— смажьте графитовой смазкой или смазкой ЛСЦ-15 посадочный поясок фланца полуоси под тормозной барабан и поверхность ее фланца, соприкасающуюся с барабаном.

ПРИМЕЧАНИЕ Тормозные барабаны устанавливайте после установки заднего моста на автомобиль и закрепления на рычагах привода стояночного тормоза наконечников троса.
