3.9.1. Особенности устройства

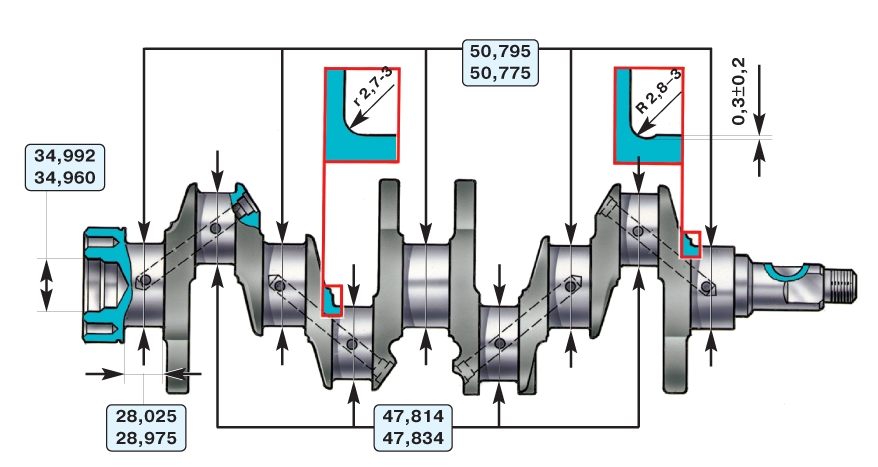

Рис. 3–35. Основные размеры шатунных и коренных шеек коленчатого вала и их галтелей

Основные размеры коленчатого вала даны на рис. 3–35.
