3.12.4. Насос охлаждающей жидкости

Разборка

Для разборки насоса:

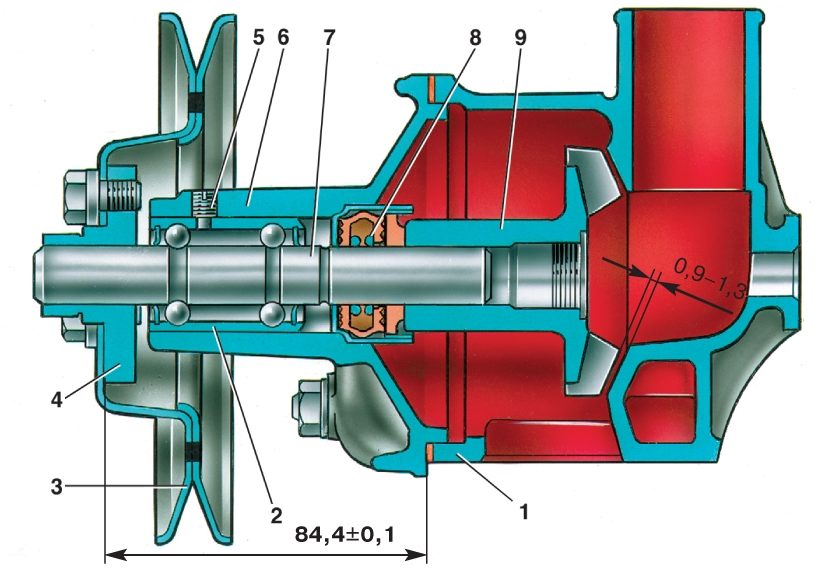

Рис. 3–62. Продольный разрез насоса охлаждающей жидкости: 1 — корпус; 2 — подшипник; 3 —шкив; 4 — ступица шкива; 5 — стопорный винт подшипника; 6 — крышка; 7 — валик; 8 — сальник; 9 —крыльчатка

— отсоедините корпус насоса от крышки 6 (рис. 3–62);

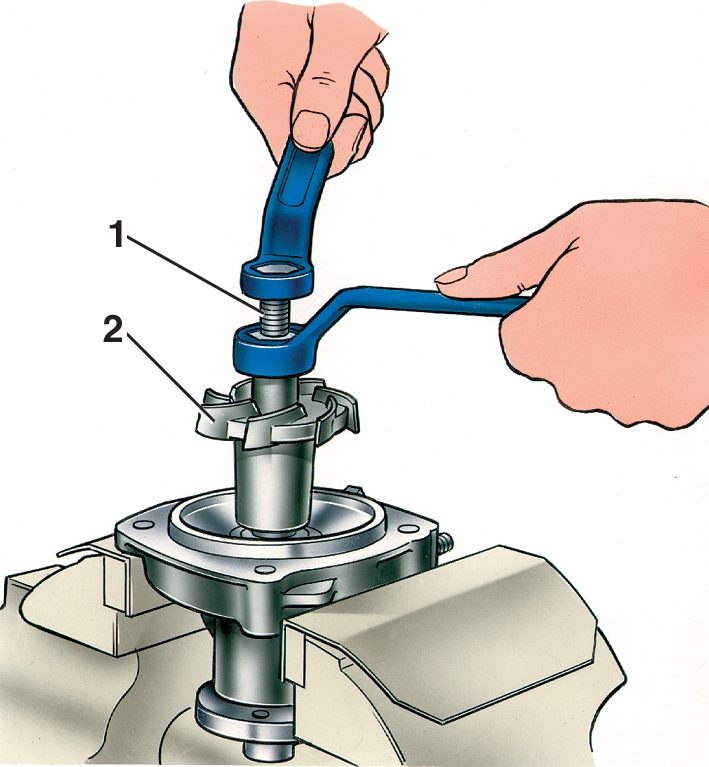

Рис. 3–63. Снятие крыльчатки насоса: 1 — съемник; 2 — крыльчатка

— закрепите крышку в тисках, используя прокладки, и снимите крыльчатку с валика съемником А.40026 (рис. 3–63);

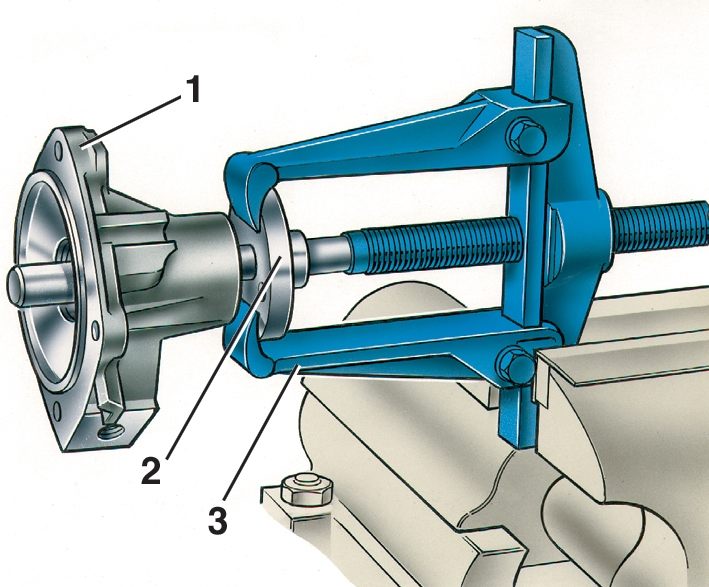

Рис. 3–64. Снятие ступицы шкива: 1 — крышка корпуса насоса; 2 — ступица шкива; 3 — съемник

— при необходимости снимите ступицу 2 (рис. 3–64) шкива вентилятора с валика при помощи съемника А.40005/1/5;

— выверните стопорный винт 5 (рис. 3–62) и выньте подшипник с валиком насоса;

— удалите сальник 8 из крышки 6 корпуса.

Проверьте осевой зазор в подшипнике. Эту операцию надо делать обязательно, если отмечался значительный шум насоса. Зазор не должен превышать 0,13 мм при нагрузке 49 Н (5 кгс). При большом зазоре подшипник замените.

Сальник насоса и прокладку между насосом и блоком цилиндров при ремонте рекомендуется заменять.

Осмотрите корпус и крышку насоса, деформации или трещины не допускаются.

Сборка

Сборку насоса производите в следующем порядке:

— установите оправкой сальник, не допуская перекоса, в крышку корпуса;

— запрессуйте подшипник с валиком в крышку так, чтобы гнездо стопорного винта совпало с отверстием в крышке корпуса насоса;

— заверните стопорный винт подшипника и зачеканьте контуры гнезда, чтобы винт не ослабевал;

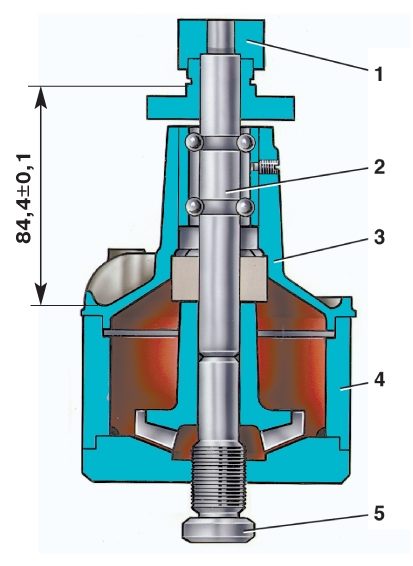

Рис. 3—65. Напрессовка крыльчатки на валик насоса приспособлением А.60430: 1 — опора;......2 — валик насоса; 3 — крышка корпуса насоса;...............  4 — стакан; 5 — установочный винт

— напрессуйте с помощью приспособления А.60430 (рис. 3—65) на валик ступицу шкива, выдержав размер 84,4±0,1 мм. Если ступица из металло- керамики, то после снятия напрессовывать только новую;

— напрессуйте крыльчатку на валик с помощью приспособления А.60430, обеспечивающего технологически зазор между лопатками крыльчатки и корпусом насоса 0,9–1,3 мм, и соберите корпус насоса с крышкой, установив между ними прокладку.
